보스포러스 3교 시공현장 (2)-2014. 12.

by 썬로드 2020. 10. 13.


2014년 12월 보스포러스 3교 방문시 찍은 사진들입니다. 콘크리트 주탑 시공이 완료되었고, 앵커리지 및 측경간 콘크리트 거더를 시공중이었습니다. 5,6년 지난 다음에 보니 감회가 새롭기도 하지만 방문당시 보고 듣고 한것들이 기억이 하나도 나지 않네요. 그냥 현장에 갔었다는 기억밖에는...

콘크리트 주탑은 사장케이블 정착구까지는 Slip form을 정착구 부터는 ACS를 적용하여 시공되었습니다.

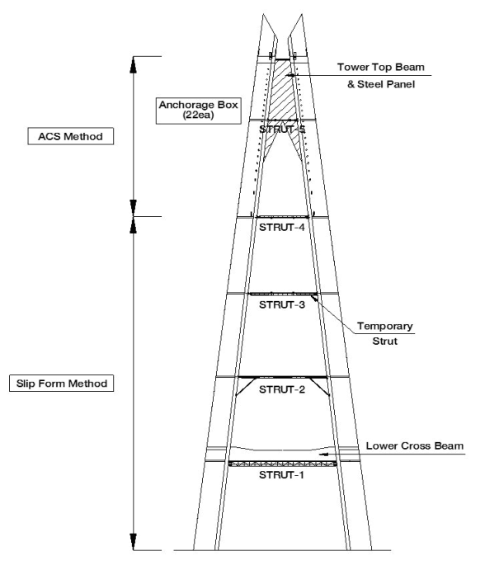

주탑 적용공법 및 Temporary Strut 개요

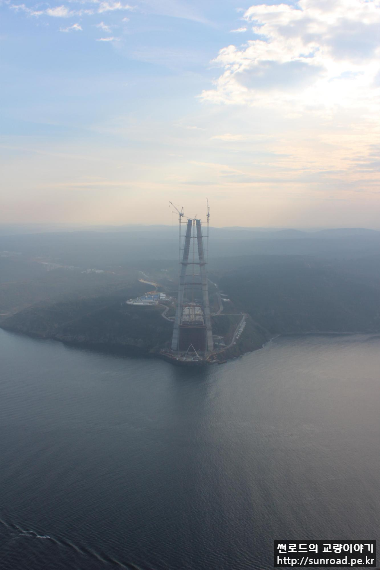

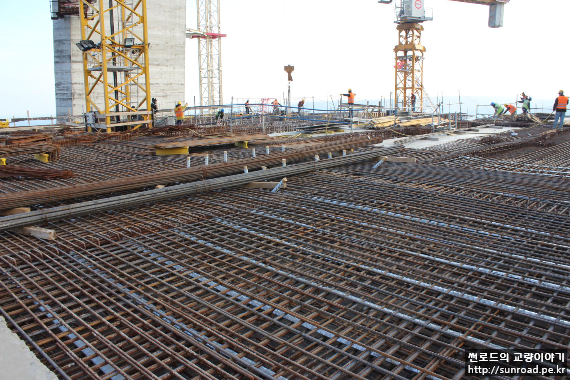

현장입구에서의 교량 전경

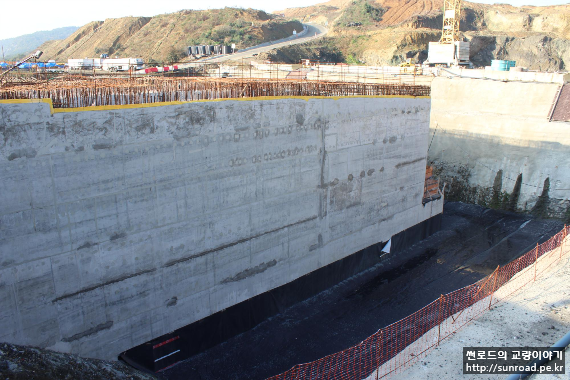

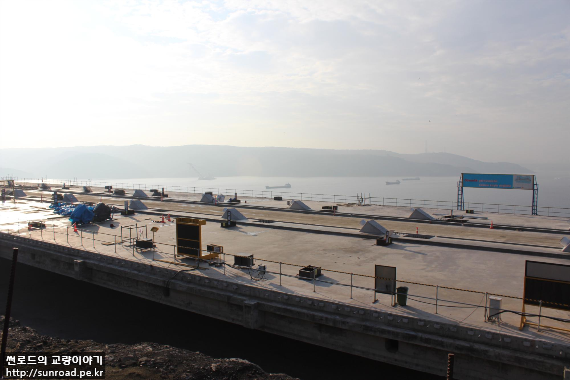

(좌) 유럽측 앵커리지 전경 / (우) 측경간 거더 시공전경

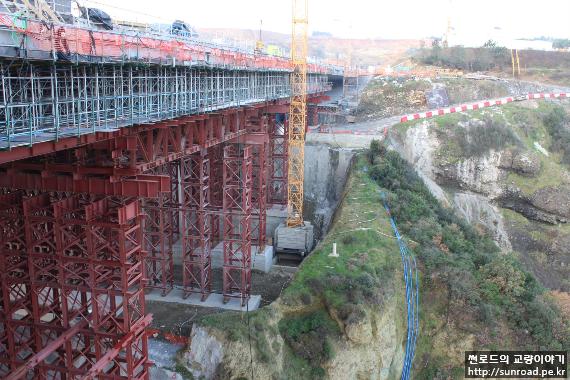

(좌) 측경간 시공을 위한 벤트 / (우) 가로보 구간 거더 시공전경, 이 Segment에 강거더가 연결됨.

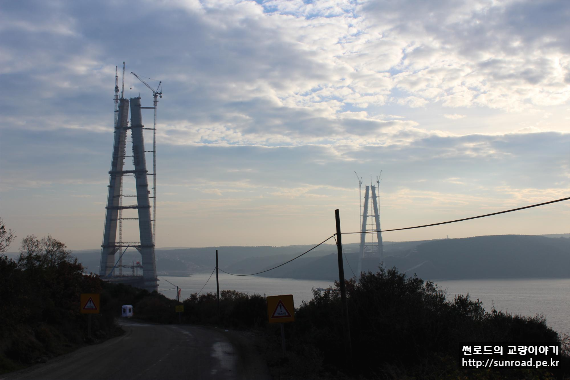

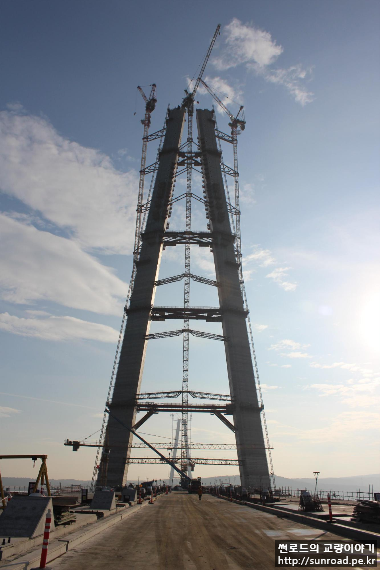

유럽측 주탑 전경

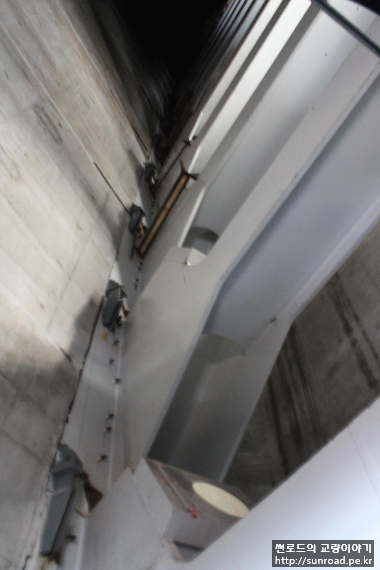

Tower Lift에서 Cabin이 주탑면을 따라 기울진 상태로 올라가니 느낌이 이상했었다.

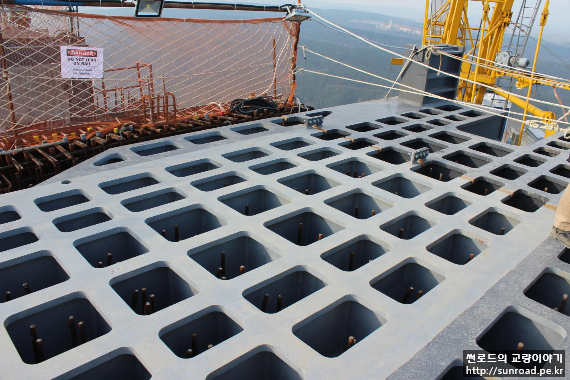

(좌) 새들 베이스 플레이트 / (우) 북측 Leg에서 바라본 남측 Leg

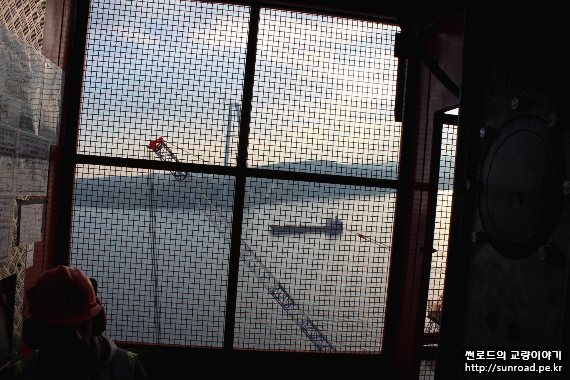

타워탑에서 바라본 아시아주탑 전경

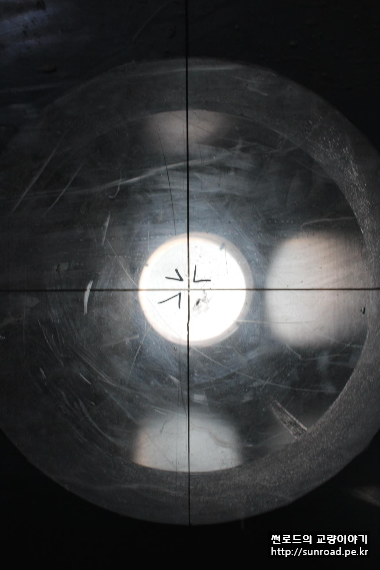

(좌)주탑 내부 사장케이블 정착 프레임 / (우) 사장 케이블 align하기 위해 정착구에 marking이 되어 있다.

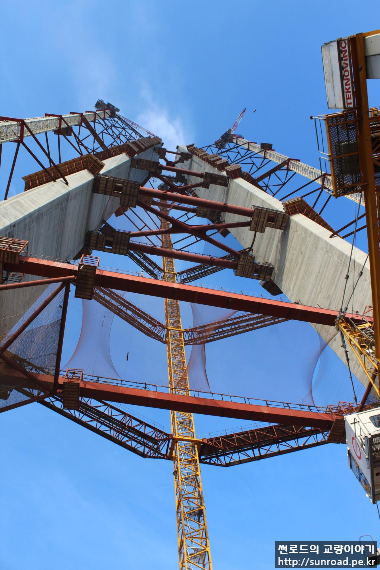

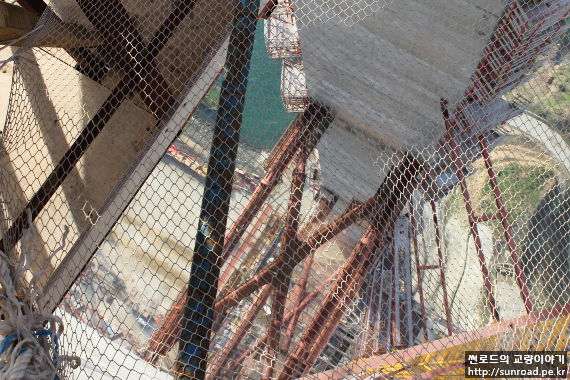

상단 Temporart Cross Beam에서 아래를 바라보며...

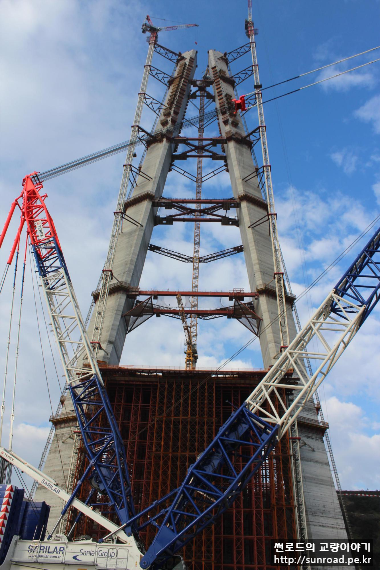

지상에서 본 주탑시공전경
