썬로드의 교량이야기

최근 이순신대교 흔들림의 개인적인 의견...

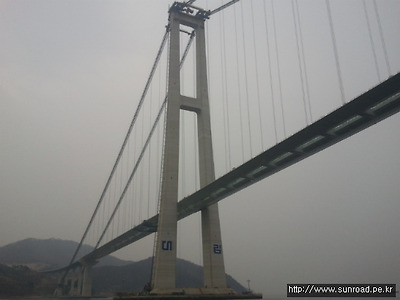

이순신대교 시공전경 (2012년 5월)



이순신 대교가 심하게 흔들린다는 뉴스가 나왔네요...

최근 세월호다 환풍구 사고도 있어 안전에 관심이 많아진건지 언론에서도 대서특필 하더군요.

현수교는 보통 보강형이 매우 flexible하여 흔들리는 것은 어느정도 허용이 될 것입니다.

뉴스에서 얻은 정보로는 최대 처짐은 2m까지라고 하네요. 이번 흔들림은 최대 1m정도 였다하니 구조적으로 문제는 없을 것 같습니다.

하지만 구조적으로 문제는 없더라도 이용자가 불안감을 느끼면 안되겠지요... 당연히 이러한 것들은 설계시 검토가 되었을 겁니다.

당시 바람도 초속 8.0~9.0 m/s 정도로 높지 않았는데도 흔들림이 있었다면 과거 Tacoma Bridge와 같은 공진이 아닐까도 생각해 보았지만 이런것 들은 당연히 설계당시 내풍해석이나 Simulation을 통해 검증을 했을 겁니다.

또한 이순신 대교의 보강형은 유선형 단면과 중앙부가 open된 Tween Box 형식으로 내풍성능이 우수한 것으로 알고 있습니다.

그럼.. 도대체 무엇이 문제 였던 걸까요?

한가지 의심가는건 이미 뉴스에도 나왔지만 포장공사를 위해 방호벽에 천막을 씌워놨던것이 문제가 아닐까 싶습니다.

이 큰교량에 방호벽에 천막하나 씌웠다고 흔들리는건 말이 안된다고요?

저도 내풍이나 이쪽은 별로 경험이 없지만, 짧은 경험으로는 가능성이 있을 것이라고 생각됩니다.

방호벽을 덮은 천막으로 인해 바람이 통과하지 못하고 와류가 발생하여 흔들렸을 가능성이 있습니다.

이전에 수행했던 모 프로젝트에서 방호벽 type이 내풍 성능에 미치는 영향이 적지 않았던것이 기억이 나네요. 아래 2차원 풍동 모형 시험 사진을 보시면 보강형에 방호벽도 같이 모델링을 한 것을 보실수 있을 겁니다.



실제 진동 원인은 고매하신 전문가님들이 나중에 밝혀 주시겠지요... 결과가 언론에 나올지는 모르겠지만요...아무튼 하루 빨리 원인이 규명되어 정상적으로 운영이 되었으면 하는 바램입니다.

하지만 몇몇 뉴스에서 극적인(?, 혹은 자극적인) 화면을 위해 필름을 빨리 돌리는 작태들을 보니(교량이 원낙 장지간이라 천천히 흔들려 흔들리는게 잘 안보여서 그랬을것 같네요..)  새삼 사실전달이 아닌 자기들이 원하는 것만을 보여주려고 하는 우리나라 언론들의 한 단면을 보는 것 같아 씁쓸하기도 합니다.

간만의 포스팅이죠? 쿨럭...







(go to top)

IABSE Photo Contest of Structures 2011 결과


몇달째 사진만 가지고 있다가 며칠전에 포스팅 했더니...
벌써 결과가 나와버렸네요...
http://www.iabse.ethz.ch/PhotoContest2011/index.php

우리나라의 이순신대교가 3등을 차지했습니다.
이순신대교는 지금 보강형을 올리고 있습니다.
주탑시공할때 한번 가보고 한국들어갈때마다 가려고하다 못갔는데... (Cat Walk를 못 타본게 넘 아쉬워요..) 담에 들어갈때는 꼭 한번 가봐야겠습니다.
그리고 TBM 사진이 2등을 차지했는데... 저희 PJT도 한 2014년 정도에 함 도전 해봐야겠습니다. ^^

1st Prize:  Javier Vicente, Spain (CHF 1000)
Viaducto sobre el río Ulla, Galicia, Spain, 2010




2nd Prize:  Alberto Lago, Italy (CHF 500)
Gotthard Tunnel, Bodio, Switzerland, 2010



3rd Prize:  Si-Chul Kim, Korea (CHF 300)
Yi Sun Sin Suspension Bridge, Gwangyang, Korea, Catwalk Work, 2011



(go to top)

IABSE Photo Contest of Structures 2011 (2)



IABSE Photo Contest of Structures 2011 두번재...

구조물들 중 교량만 발췌한 것입니다.

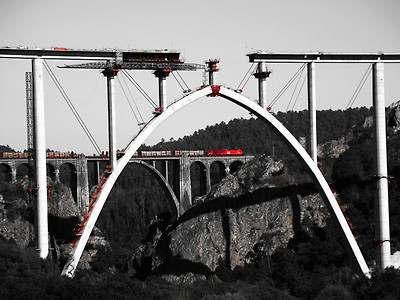

iaducto rio Ulla, Galicia, Spain, 2010




Kurilpa Bridge (originally the Tank Street Bridge), Brisbane, Australia, 2011




MSS (named M70-S) building bridge in Nitra, Slovakia (December 2010)




Ribs of Galindo Bridge in Sestao,Bilbao,Spain



Sunniberg Bridge. Klosters, Switzerland, 2010



Sunshine Skyway Cable Stays - Florida, USA , 2009



Viaducto sobre el río Ulla, Galicia, Spain, 2010



Yi Sun Sin Suspension Bridge, Gwangyang, Korea, Catwalk Work #4, 2011



(go to top)

IABSE Photo Contest of Structures 2011 (1)


IABSE(국제교량구조학회) 에서 실시한 IABSE Photo Contest of Structures 2011 에서 퍼온 사진입니다.
혼자 보기 아까워서 올립니다. 저작권에는 자유롭지 못합니다...-.-;;
아래 링크를 들어가시면 출품된 사진 전체도 보실수 있습니다.
http://www.gallery.ethz.ch/iabse/

여러 구조물들중 교량만 올립니다.
투표결과는 모르겠네요..^^
우리나라에서는 이순신대교와 거가대교 2개가 올라왔습니다.
순서는 ABC순입니다.

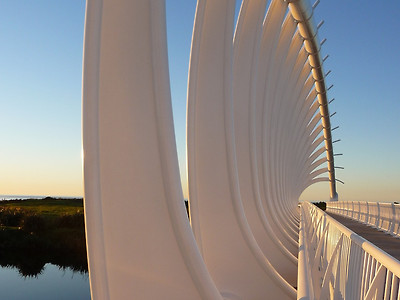

Aspect of Te Rewa Rewa Bridge at dusk, New Plymouth, New Zealand, June 2010




Bizkaia Hanging Bridge in Portugalete, Spain


Busan~Geoje Fixed Link, Geoga Bridge - Busan, Korea, 2010



Cascara Bridge, Madrid,Spain, 2011



DaZhi Bridge, Taipei, Taiwan



Firth of Force, Edinburgh,UK, 2010


Galindo Bridge, Bilbao, Spain, 2010



George Washington Bridge, New York City, USA, 2010



Harbor Drive Bridge, San Diego, California, USA, 2011



Harbor Drive Pedestrian Bridge, San Diego, California, USA



(go to top)

암사대교 주경간 아치 가설


주말마다 한강가서 보긴했는데...
드디어 가설했군요...

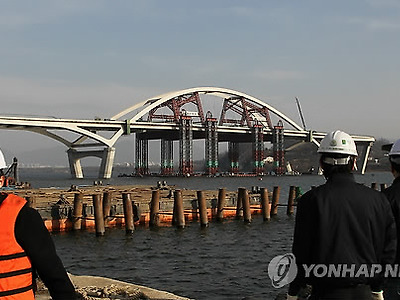

서강대교 가설때와 같이 바지를 이용하여 가설하였습니다.
주경간장이 180m 로의 중로아치 입니다.
자세한 내용은 여기로 http://news.nate.com/view/20101206n09345




(go to top)
