보스포러스 3교 시공현장 (3)-2015. 7~9.

2015년 초에 한국으로 복귀하게 되어 아쉽게도 보스포러스 3교 상부공 시공은 직접 눈으로 보지는 못하였습니다. 너무 아쉬워서 복귀 1주일 전인가 마지막으로 방문했던 기억이 나네요...

아래 사진들은 현장에서 근무하던 지인이 카톡으로 보내준 사진들입니다. 2015년 7월에서 9월까지의 사진들입니다.

중앙경간 데크 가설 및 사장케이블 가설, 그리고 현수케이블 가설을 하고 있습니다.

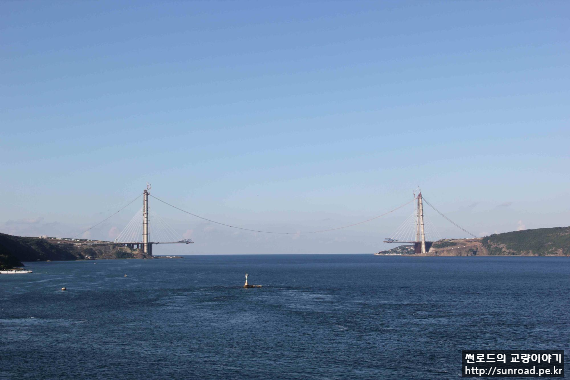

이스탄불 쪽에서 바라본 교량시공전경, 교량 건너편은 흑해입니다.

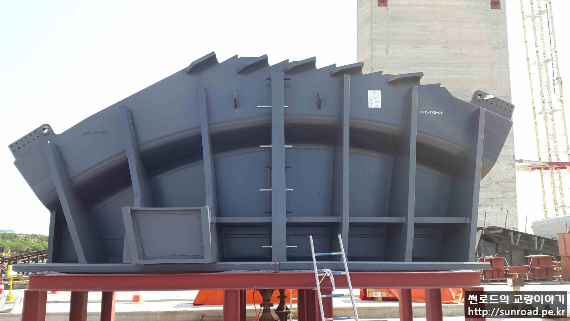

탑정 새들, 새들은 크레인 용량을 고려 2개의 Part로 분리하여 인양 하였습니다. 새들 중간에 수직으로 연결부가 보입니다.

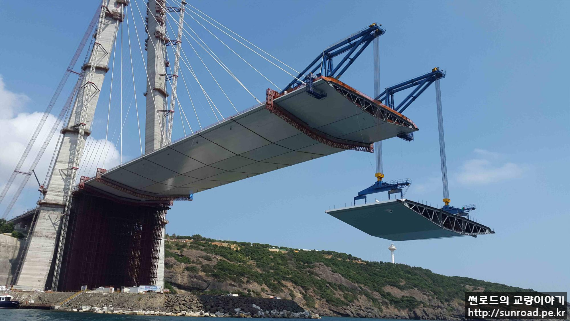

사장교구간 보강형(폭 58.5m x 높이 5.5m x 길이 24m)은 데릭크레인을 이용 가설하였습니다.

아래는 PPWS 케이블 시공 전경입니다. PPWS 케이블은 직경 5.4mm 127가닥으로 구성되었고 강도는 1,860MPa입니다.

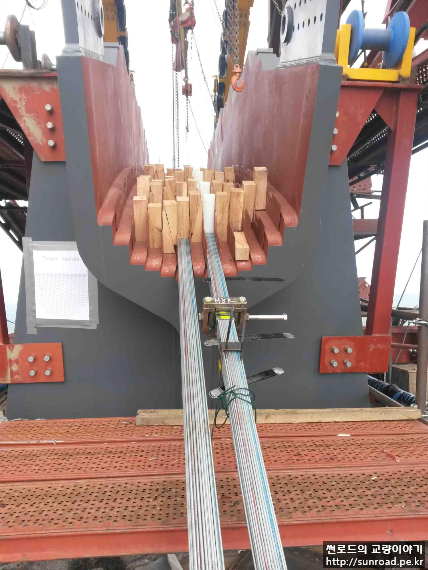

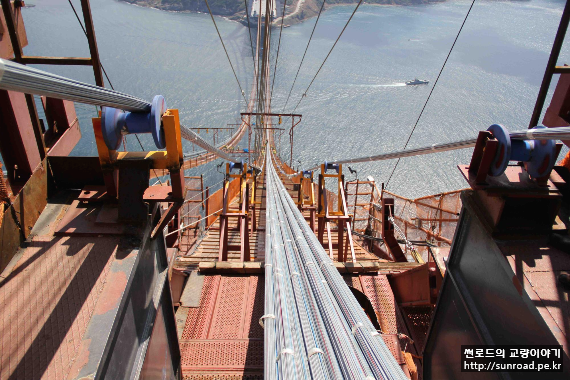

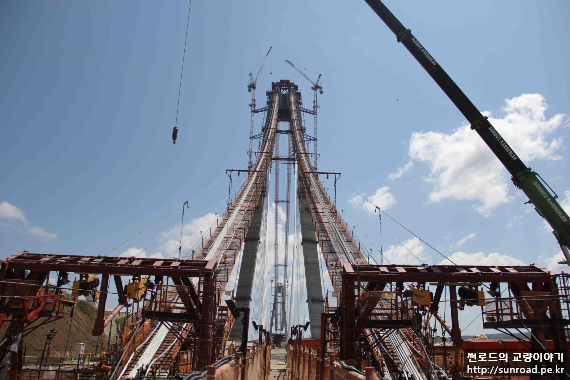

PPWS Cable 가설 전경 (새들부)

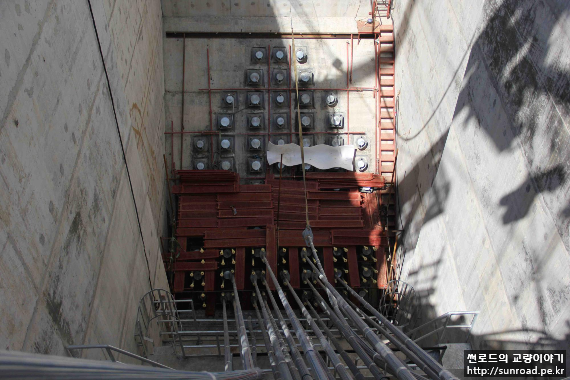

PPWS Cable 가설 전경 (앵커리지)

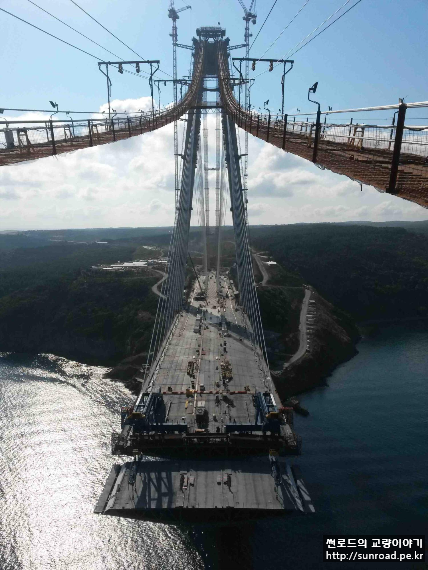

Cross Bridge에서 바라본 아시아측 전경

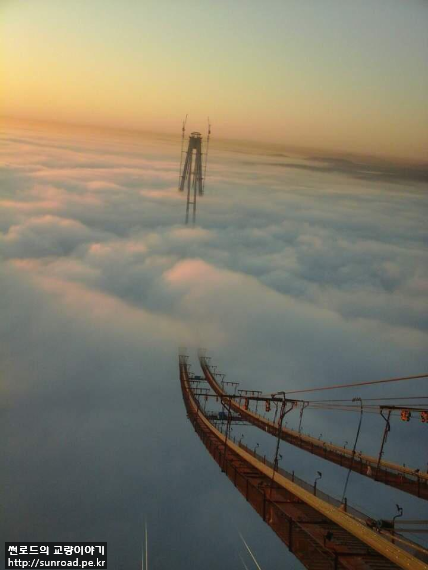

(좌) 구름(안개) 위에 솟아있는 주탑 / (우) 데릭크레인을 이용한 보강형 가설전경
