케이블 가설 완료 기념 Catwalk 종주를 했습니다. 유럽 측 시점부부터 Catwalk를 타고 아시아로 넘어왔습니다.
전경 위주로 올려도 사진이 꽤 많네요... 나눠서 올리려다 그냥 한방에 올립니다.

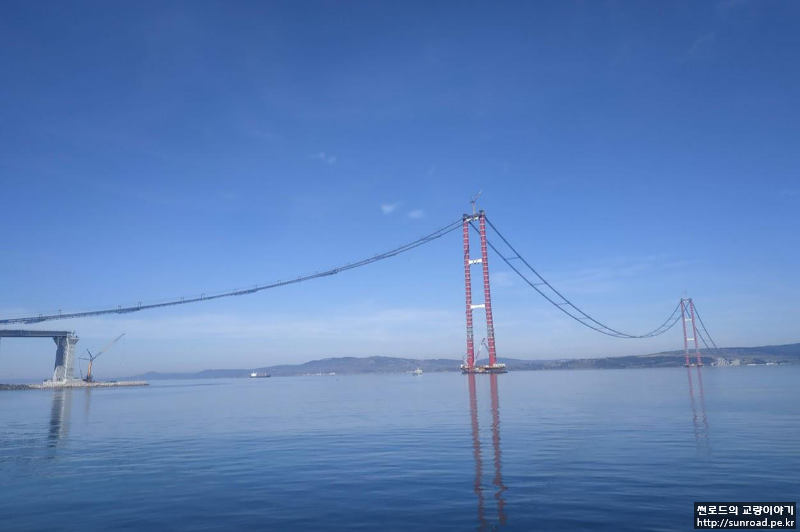

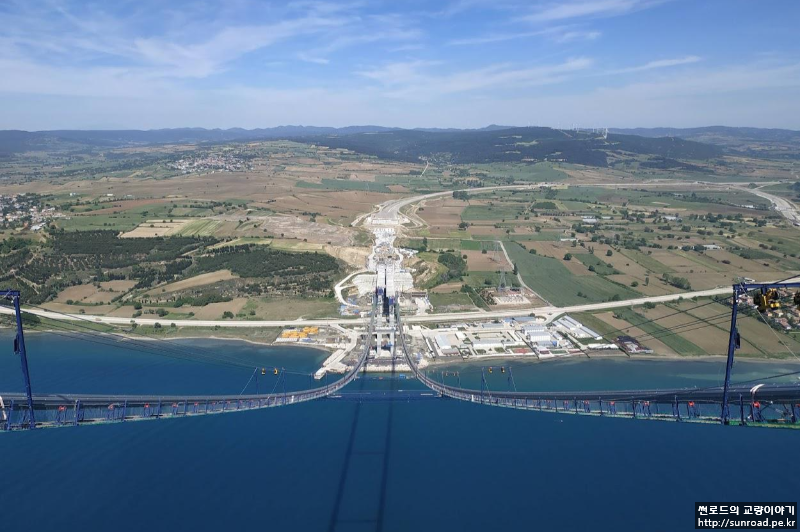

아시아측에서 바라본 전경, 아시아측 접속교(L=680) ILM Launching이 완료되었다.

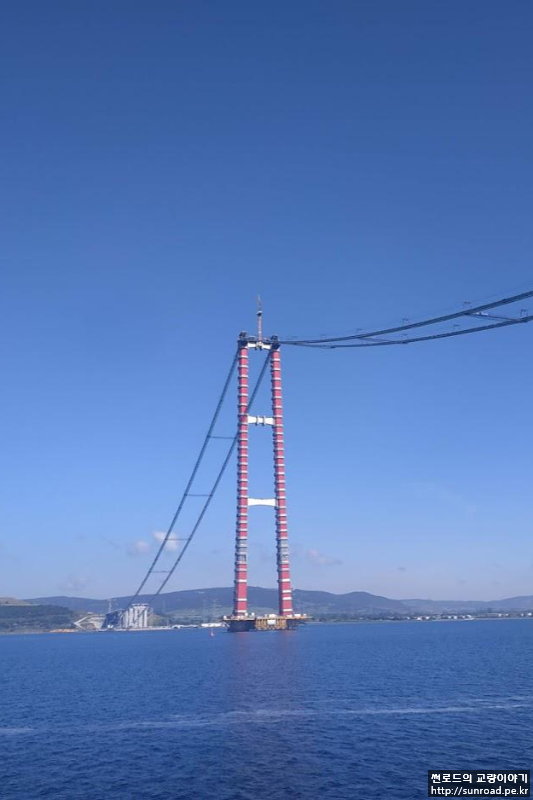

아시아 / 유럽 주탑전경
현장사무실이 아시아 쪽에 있는 관계로 특별히 일이 있지 않으면 보통 아시아 측만 갔었는데 유럽 측은 참 오랜만에 갔네요... 현재 접속교를 시공중에 있습니다.

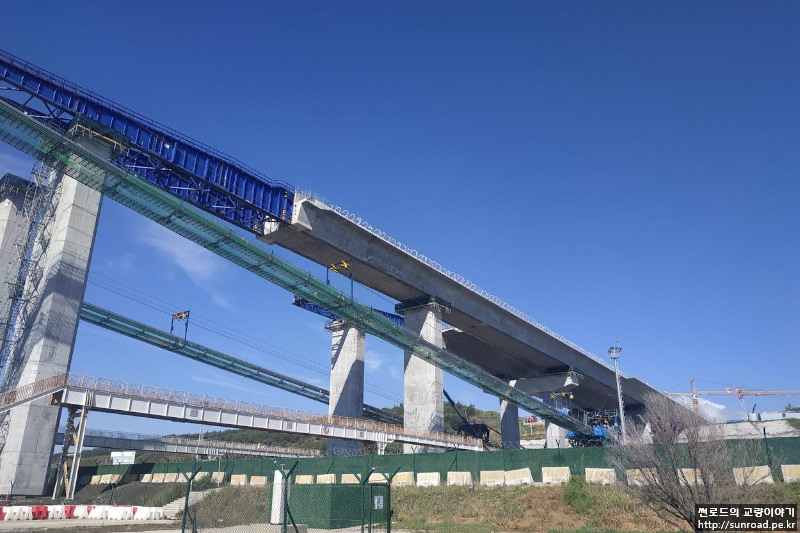

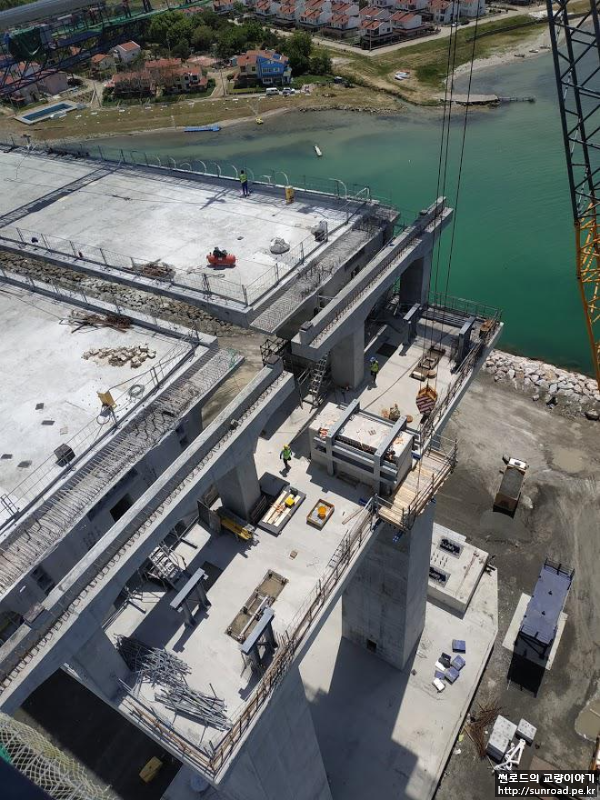

유럽 접속교 시공전경 (L=365m)

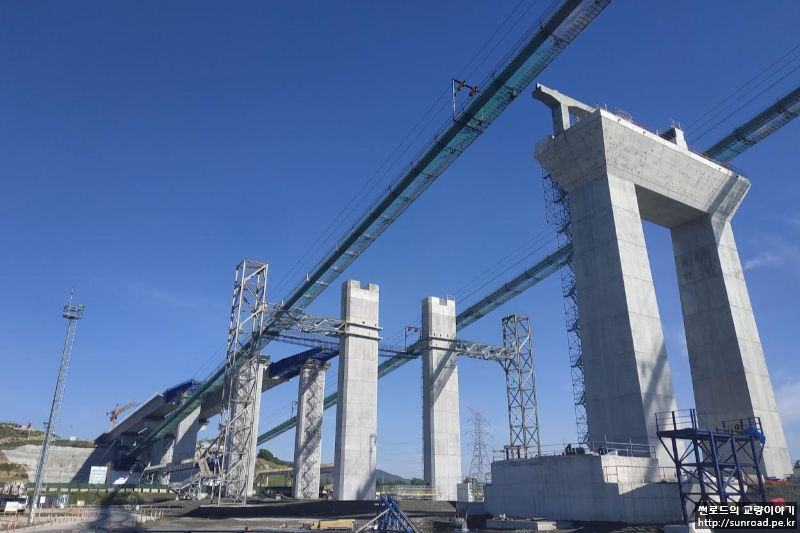

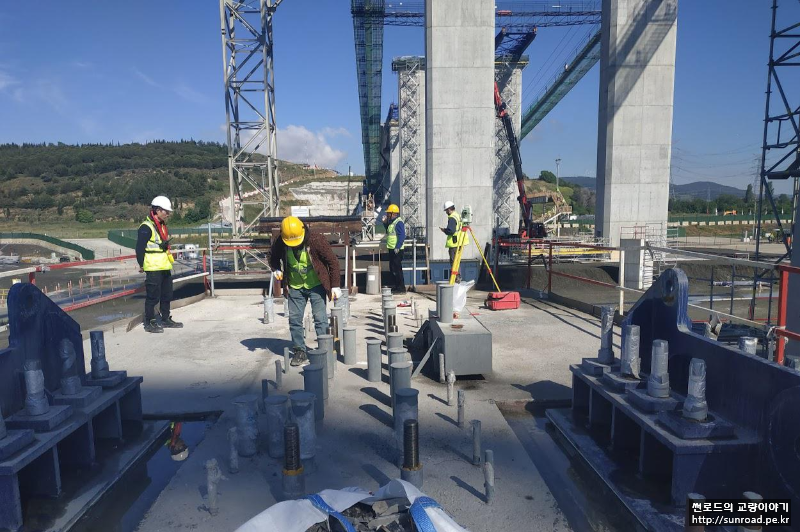

유럽측 부탑 및 접속교 시공전경 / 유럽 부탑 Tie-Down Anchorage(가운데) 및 Pull Back Rope Anchorage (좌/우, Rope는 해체하였다)
유럽 앵커리지에서는 Extra Strand를 설치중이었습니다.

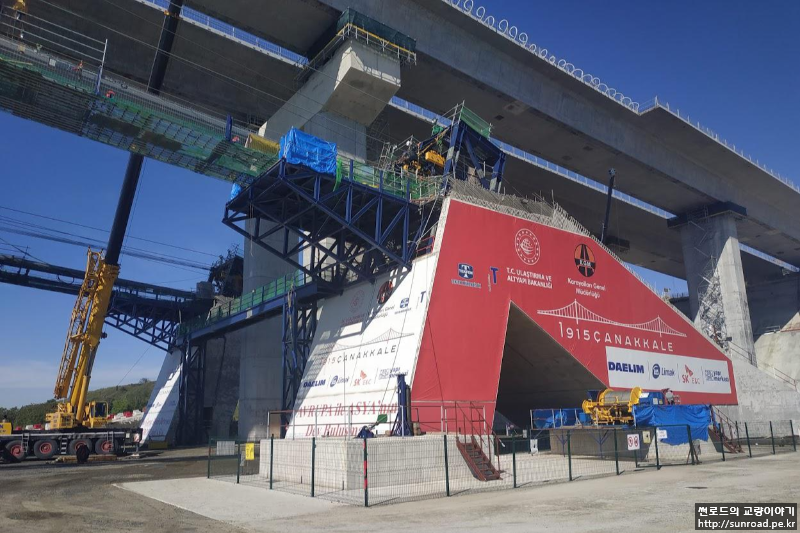

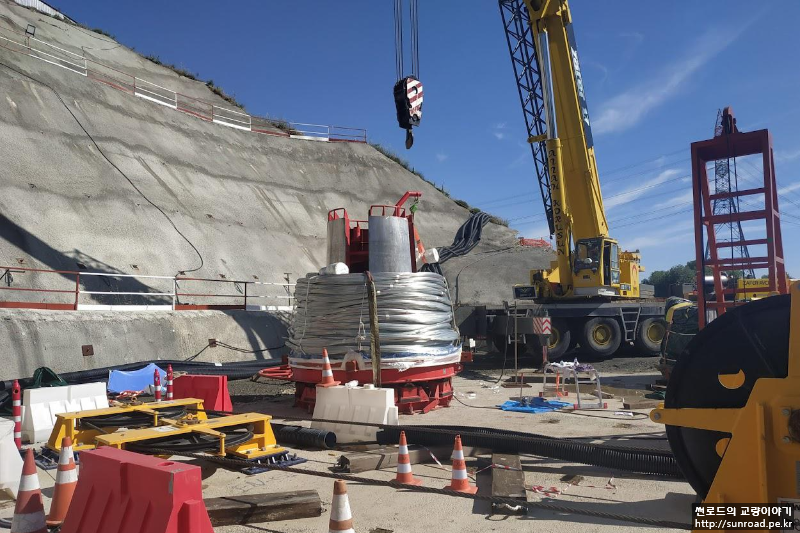

유럽 앵커리지 전경 / Extra Strand 설치를 위해 unlealer 배치되어 있다.

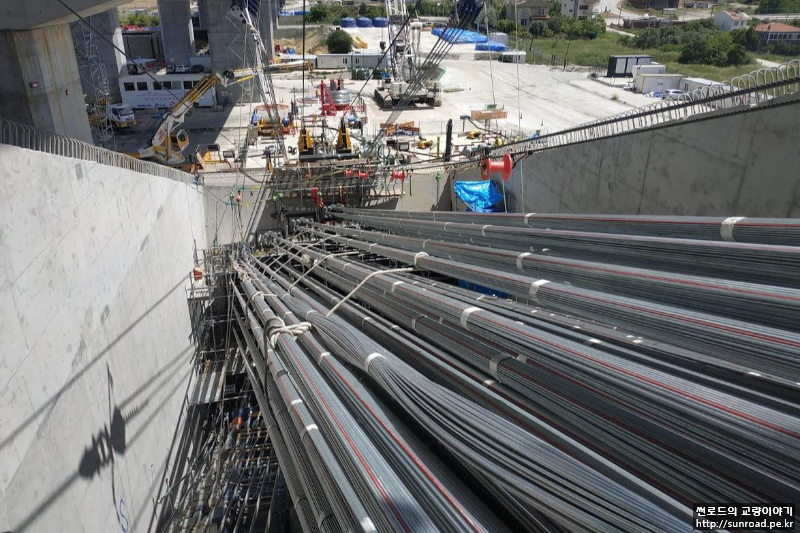

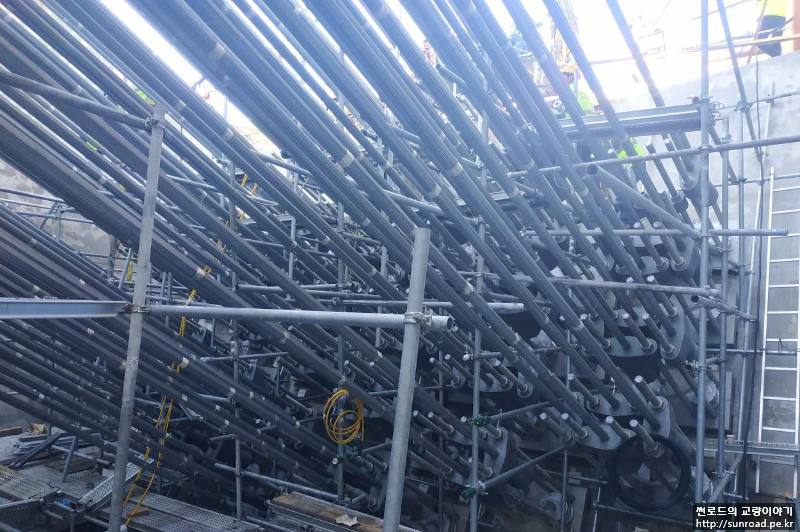

Splay Chamber 전경 / Strand 정착구

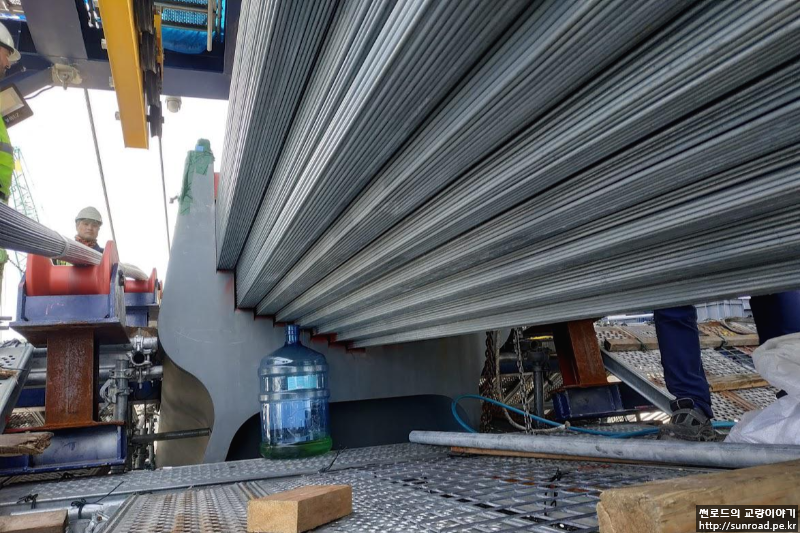

Splay Saddle 전경, Extra Strand 설치 작업중이다.

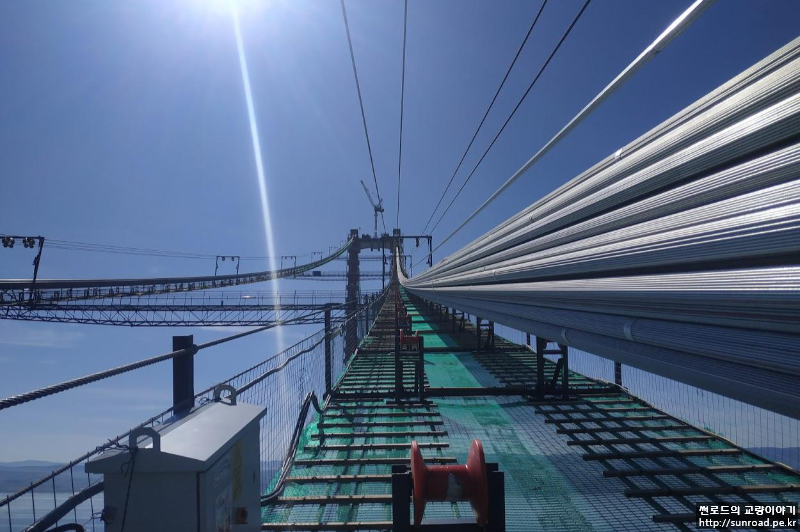

이제 Catwalk을 타고 주탑으로 올라갑니다. 유럽 측 앵커리지가 아시아 측 보다 부탑에서 100m 가깝게 배치되어 Catwalk경사가 아시아측 보다 더 급합니다 (즉 더 힘듭니다). 주탑에서는 Extra Strand를 설치하고 있습니다.
유럽 측경간 케이블 Sag점에서 바라본 전경
유럽 타워 새들 전경

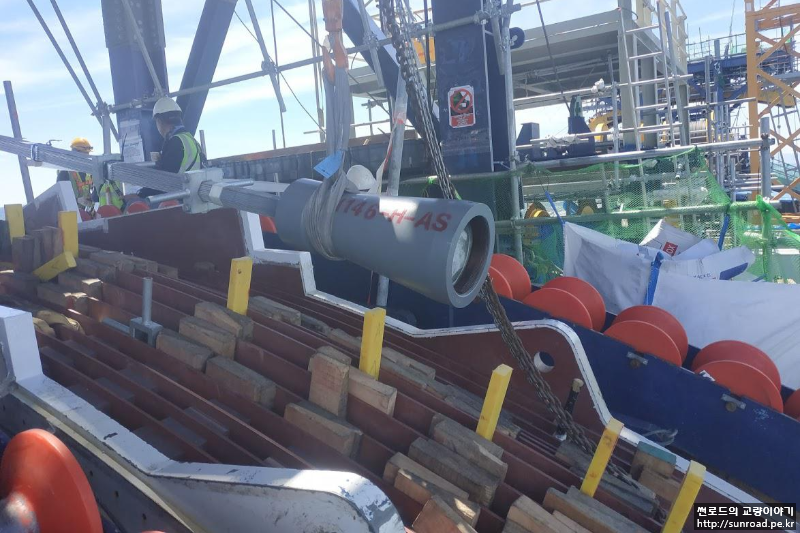

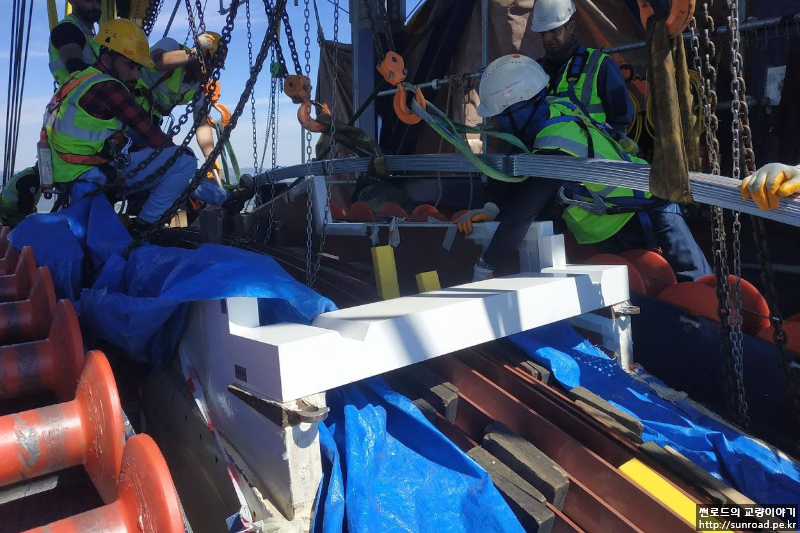

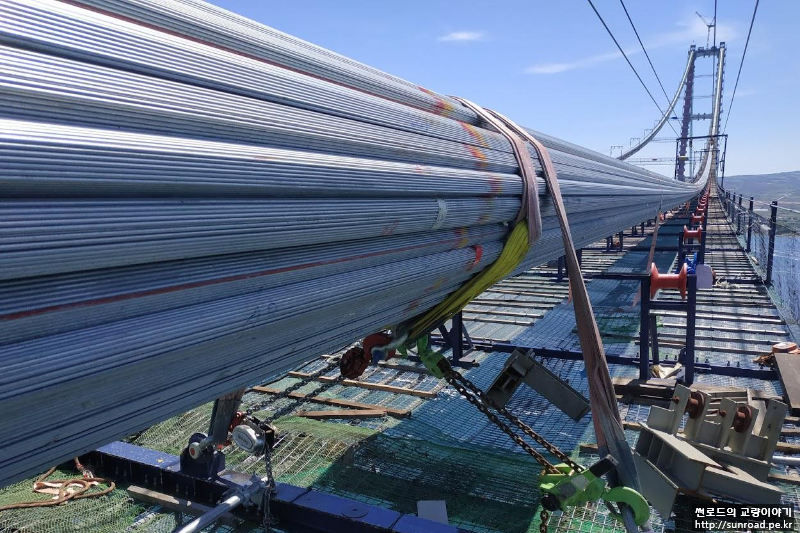

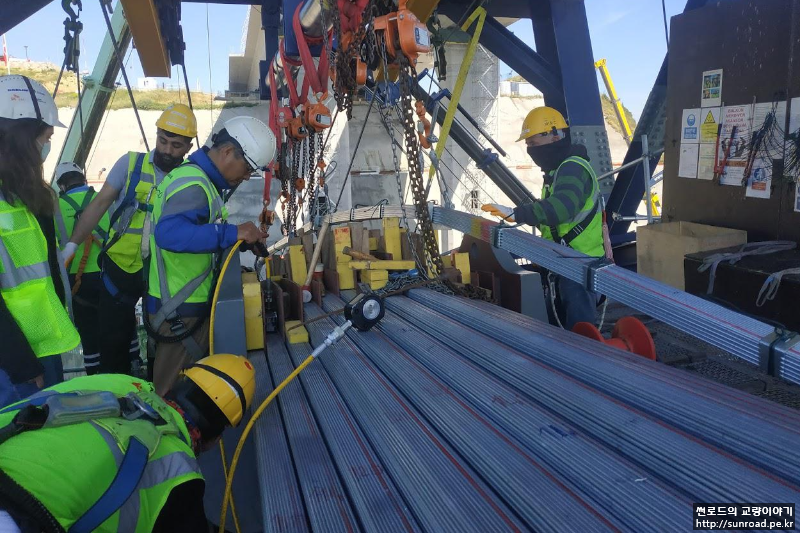

Extra Strand 설치전경, 상/하 두개로 나누어진 정착판을 이용하여 정착한다.

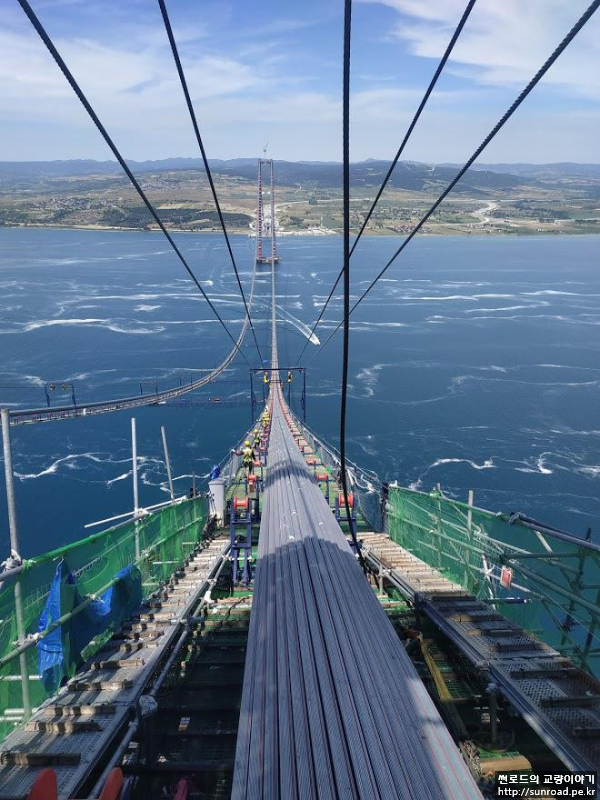

유럽 주탑에서 바라본 측경간 및 중앙경간 전경
이제 중앙경간으로 이동하여 아시아 주탑으로 이동합니다.

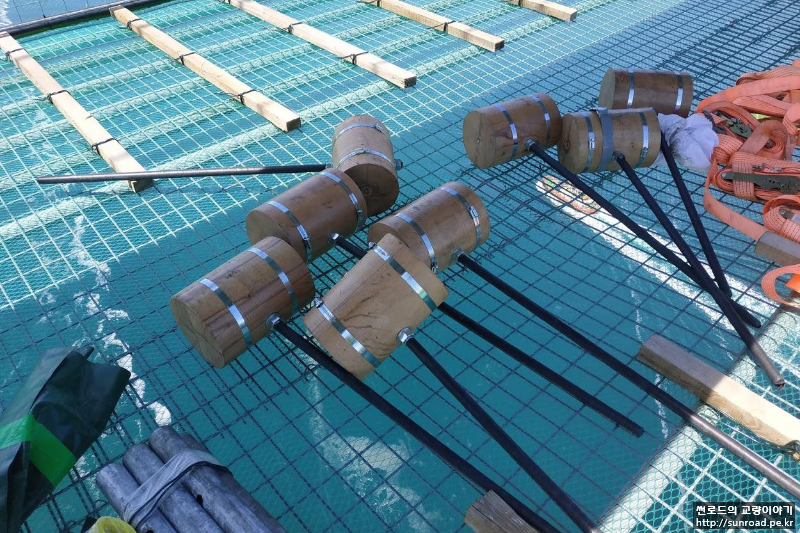

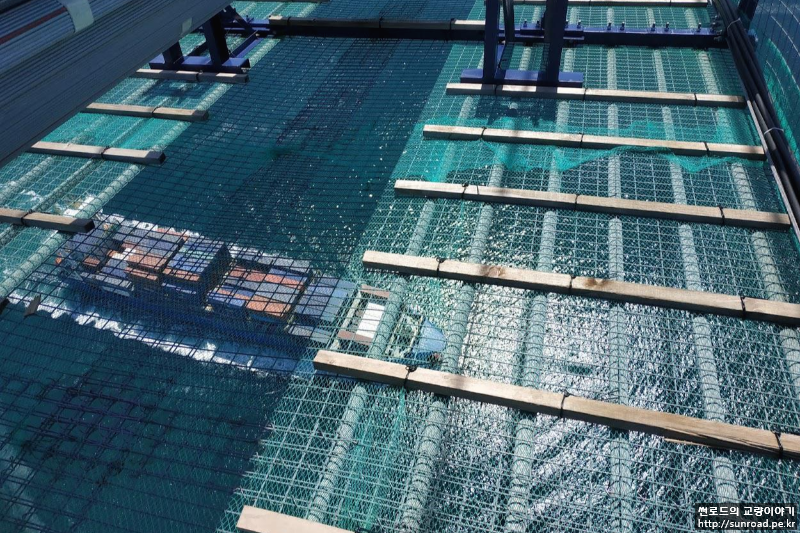

중앙경간 메인항로로 컨테이너선이 지나가고 있다 / Pre-compaction을 위한 나무망치
중앙경간 케이블 Sag Point, Main Cable에 Marking이 되어 있다.

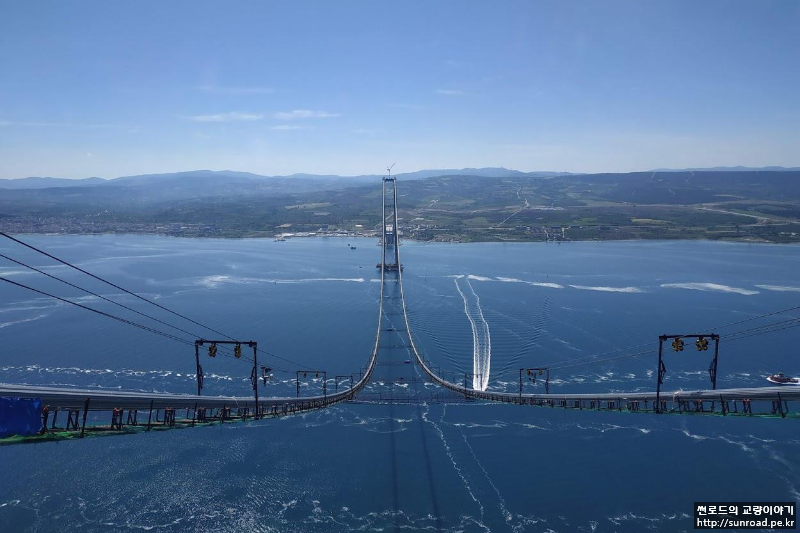

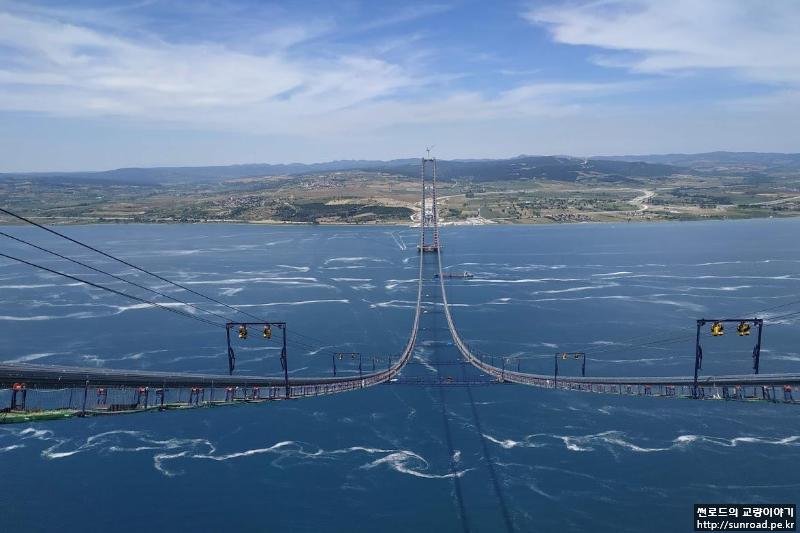

중앙경간에서 바라본 차낙칼레 해협 남측/북측 전경

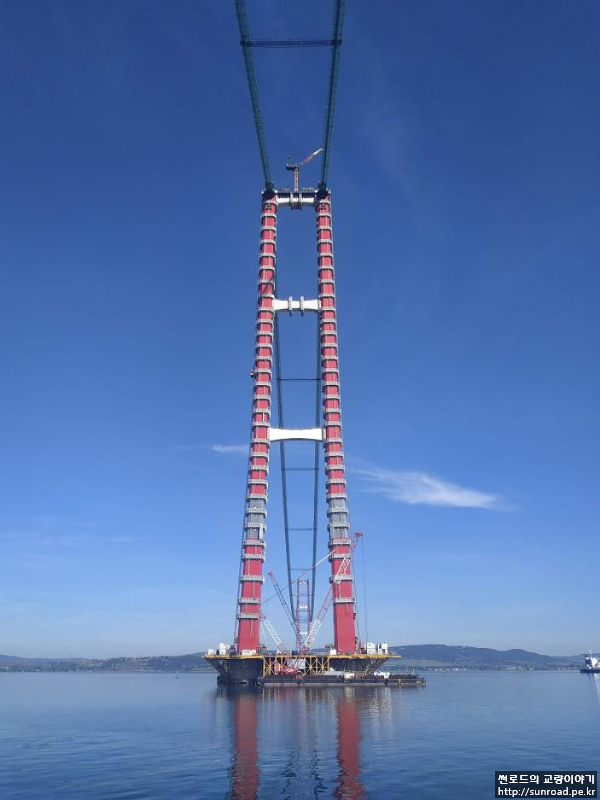

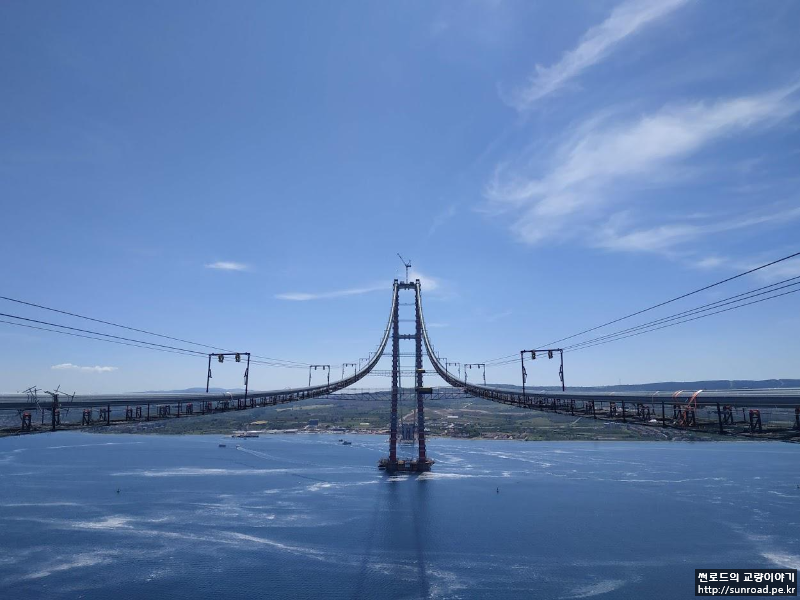

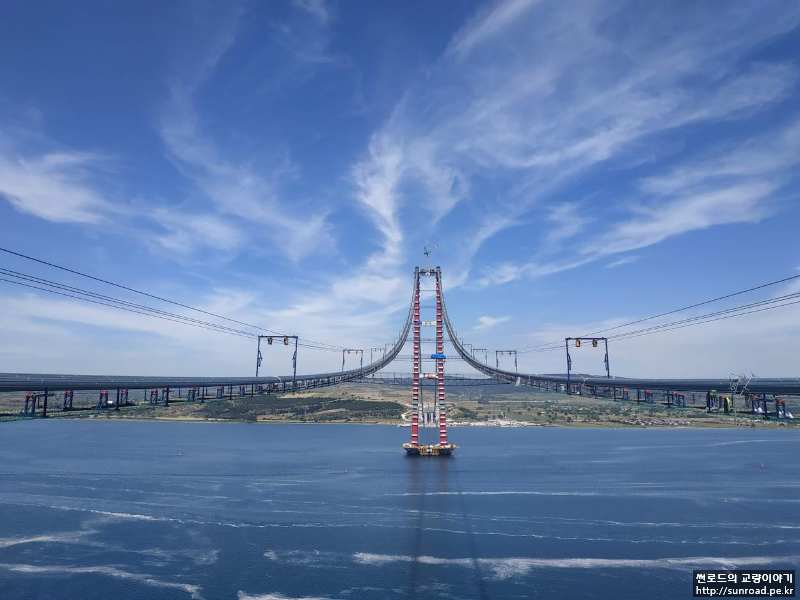

교량 Center에서 바라본 유럽/아시아주탑
중앙경간 전경 동영상
아시아 주탑에서도 Extra Strand 설치를 진행하고 있습니다.

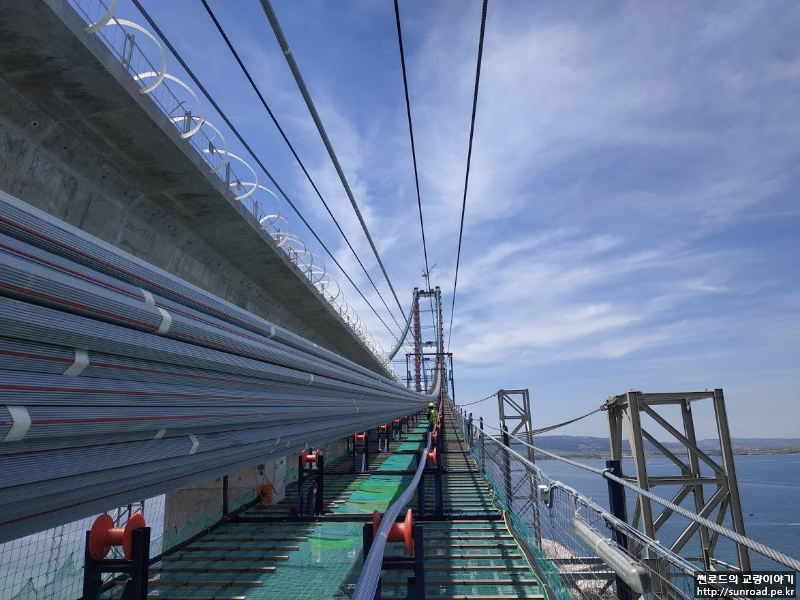

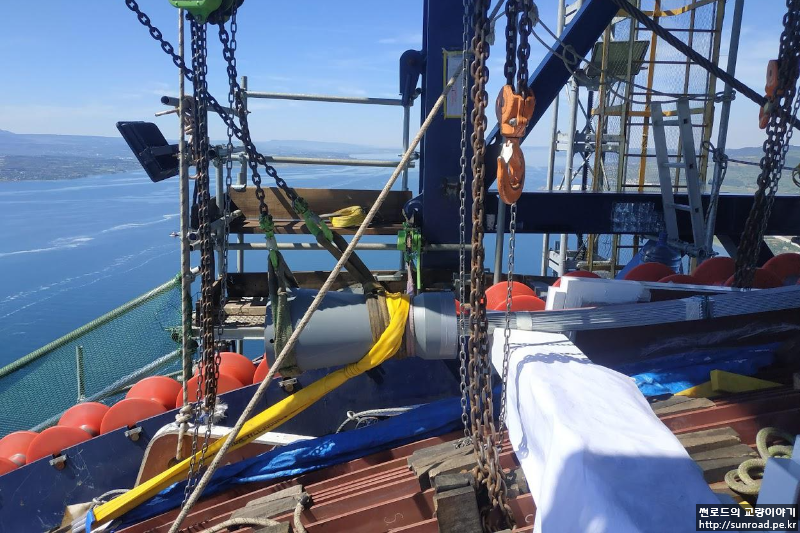

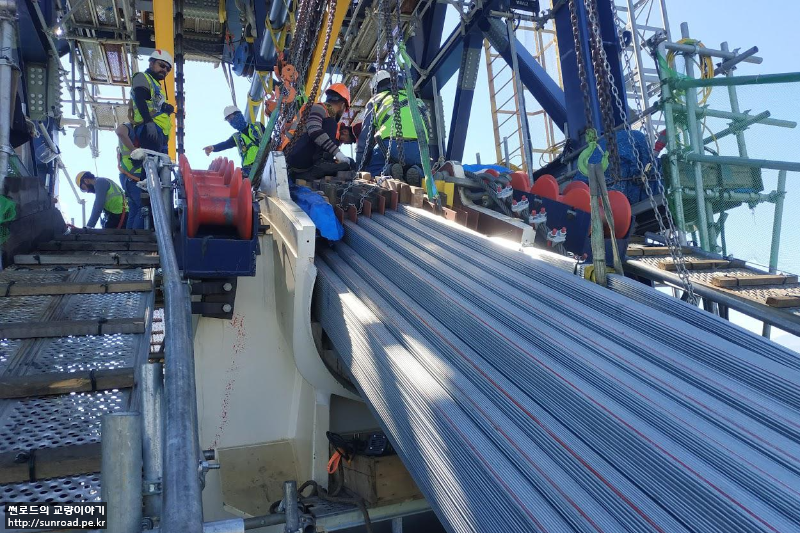

아시아 Extra Strand 설치중 전경, 새들위에서 바라본 중앙경간 메인케이블

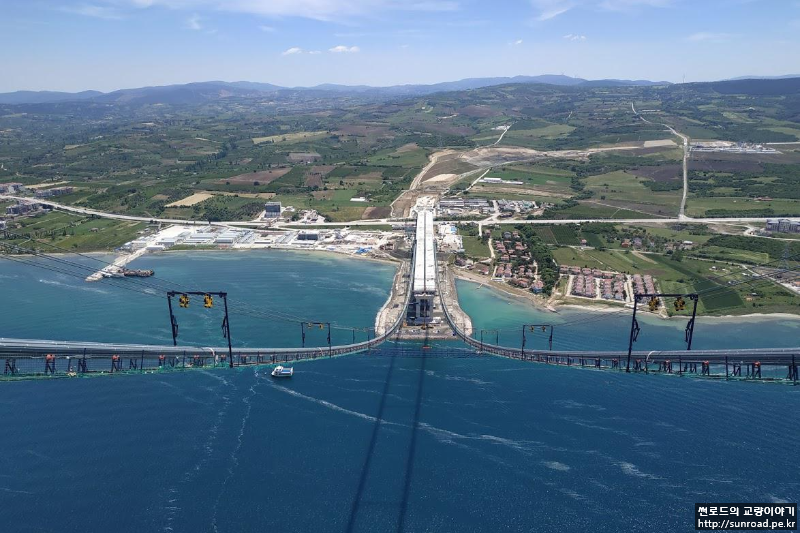

아시아 주탑에서 바라본 중앙경간/측경간 전경

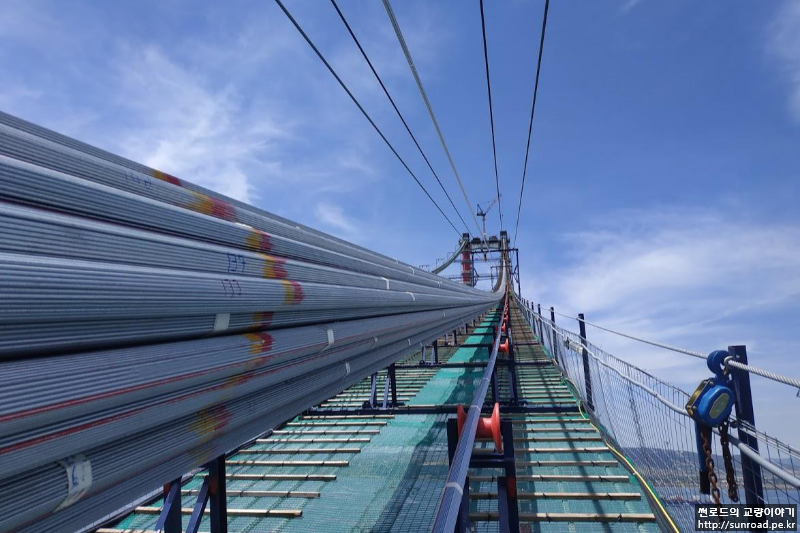

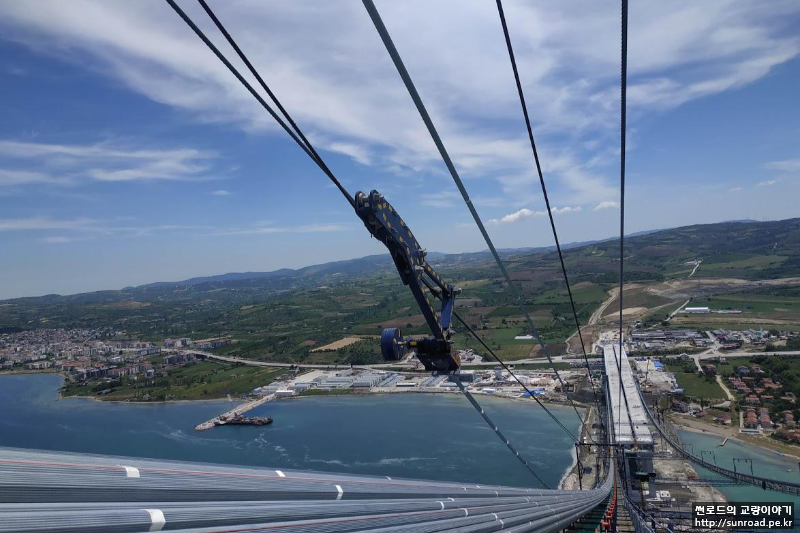

아시아 주탑을 지나 측경간쪽으로 내려갑니다. 유럽에서 출발한 지 3시간이 조금 지났네요... 내려가다 보니 Rope Carrier가 Extra Strand를 끌고 올라오고 있습니다.
Extra Strand 인출 / 측경간 Sag Point 전경
아시아측에는 강풍에 Catwalk이 접속교에 부딛치지 않도록 Storm Rope system 이 설치되어 있다 / 아시아 부탑 상부 전경
아시아 앵커리지에 도착하여 종주를 마무리합니다. 이것저것 보면서 천천히 오긴 했지만 다리가 후덜덜 했습니다.

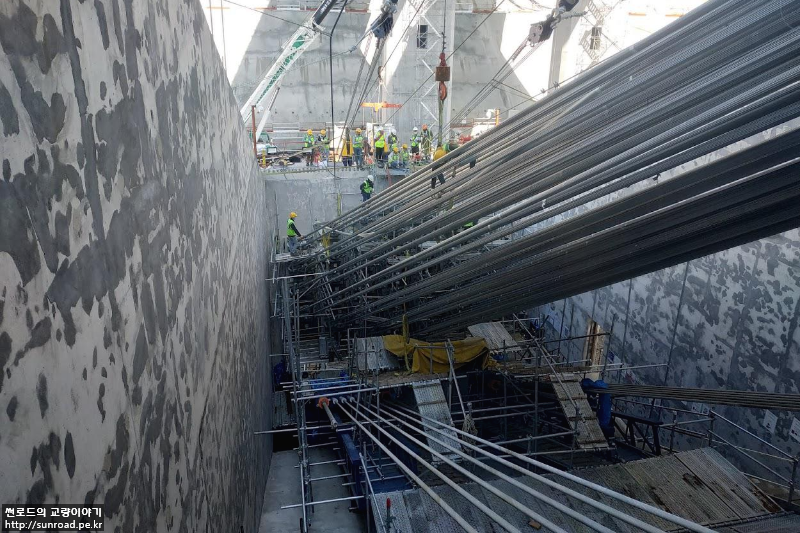

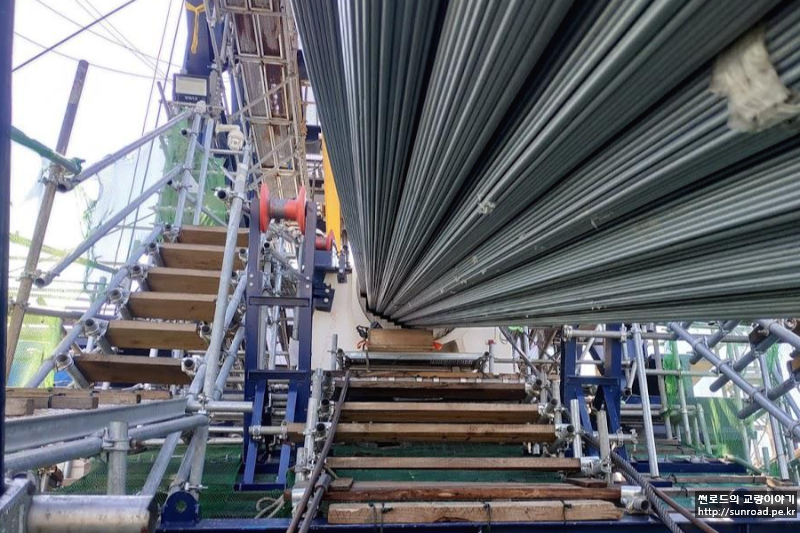

아시아 Splay Saddle / Splay Chamber 전경

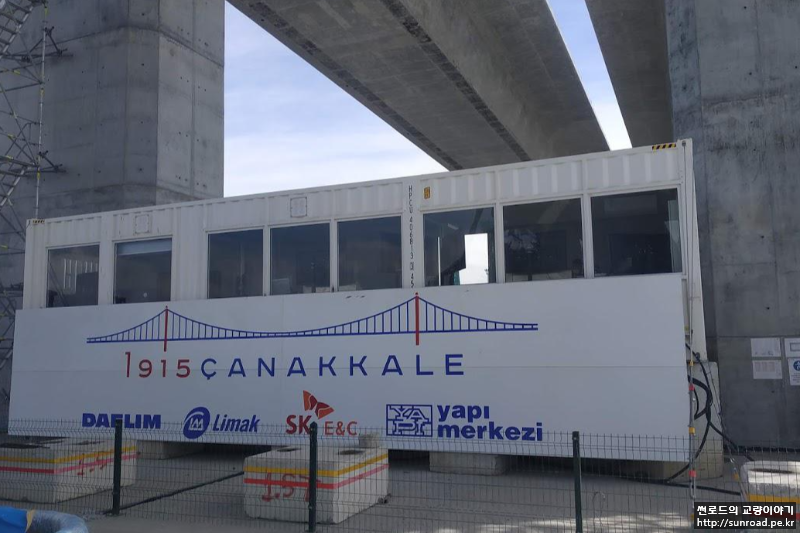

아시아 앵커리지의 Hauling System Control Room
