차낙칼레 교량 Main Cable 가설 2 (2021.03)

지난번 차낙칼레 교량 Main Cable 가설 1에 이어서 씁니다.

이 글을 쓰는 현재 Extra Strand를 제외하고 총 144개의 스트랜드 중 80개가 조금 넘는 스트랜드를 설치하였습니다. 케이블 가설에 대한 내용은 위에 링크한 포스트를 참조하시고, 이번 포스트에서는 3월에 현장에 다니면서 찍은 사진들을 모아 봤습니다.

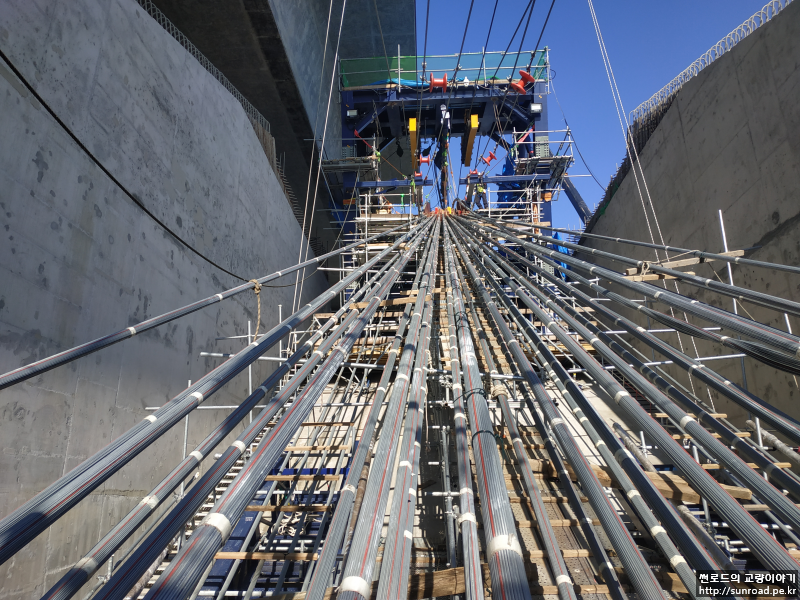

아시아 앵커리지 Splay Chamber 전경, 사진을 촬영한 당시 30개가 조금 넘는 스트랜드가설이 완료되었다.

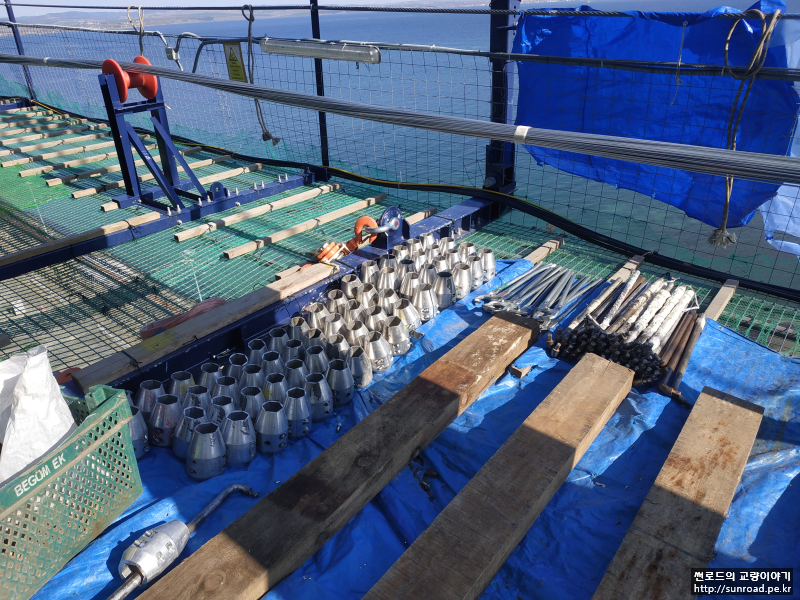

Anti-Twist Device 및 설치전경

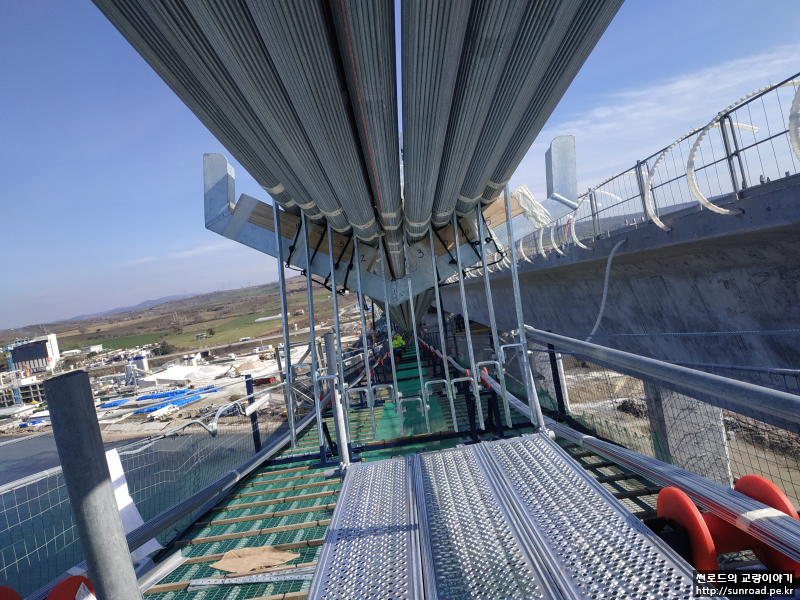

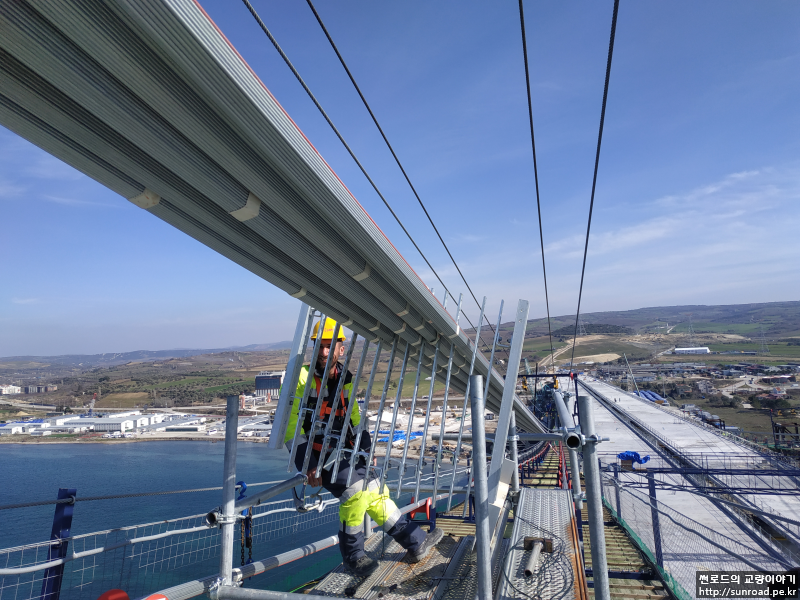

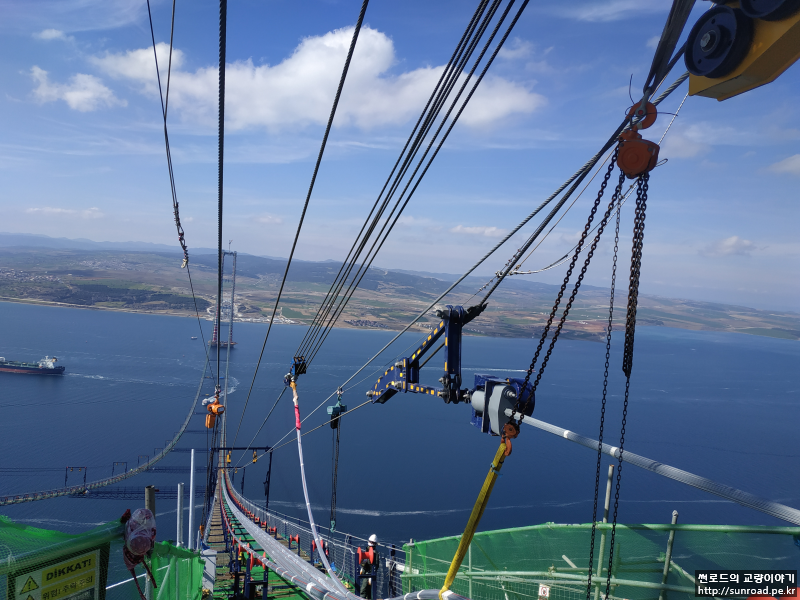

Cable Former, 메인 케이블 형상을 유지시키기 위하여 일정간격으로 설치한다.



정상에 오르기 50m 전, 꽤나 자주 왔지만 참 적응이 안된다. 원인은 나의 저질체력

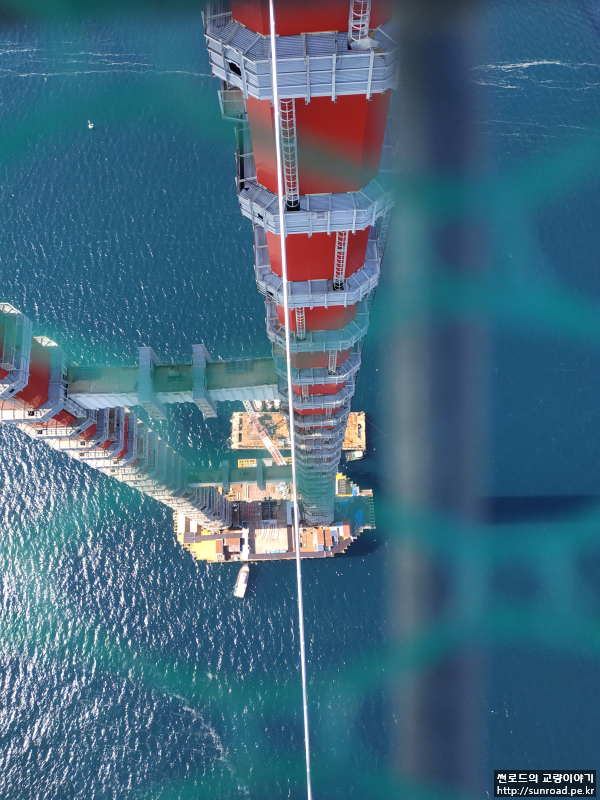

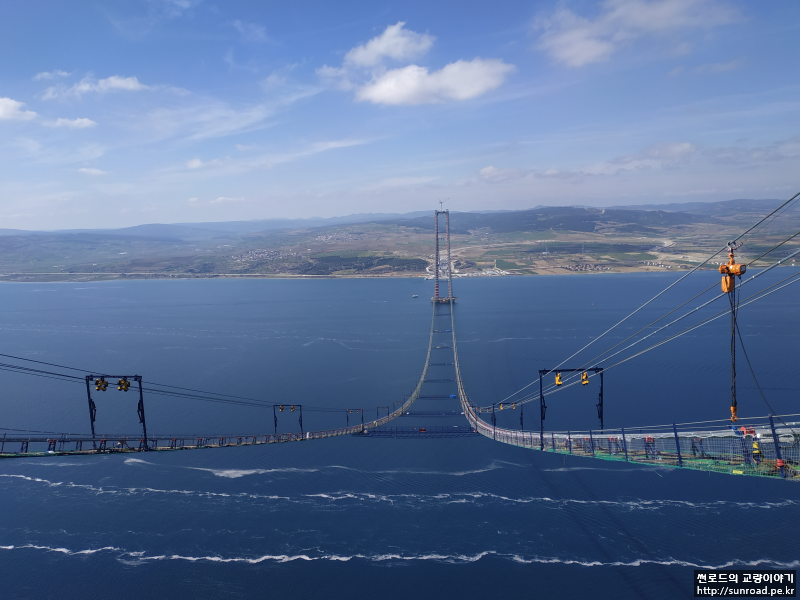

아시아 주탑에서 바라본 중앙경간 전경

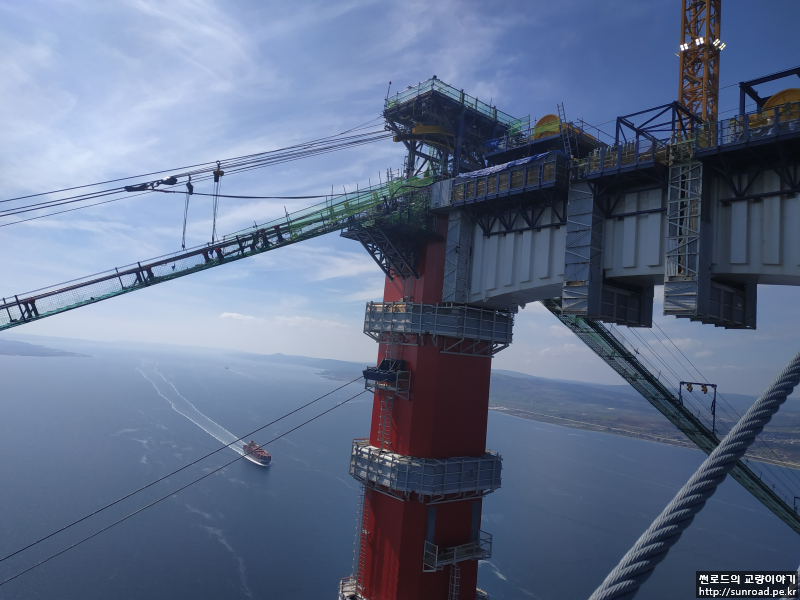

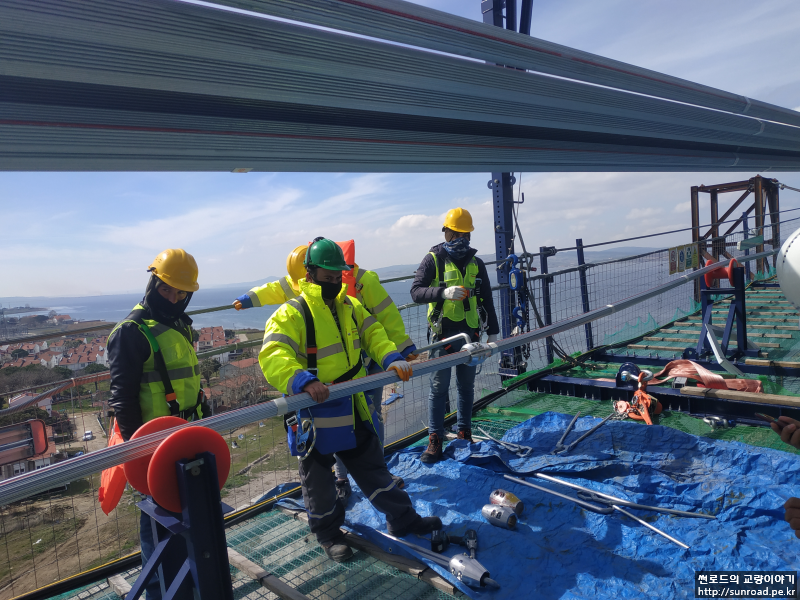

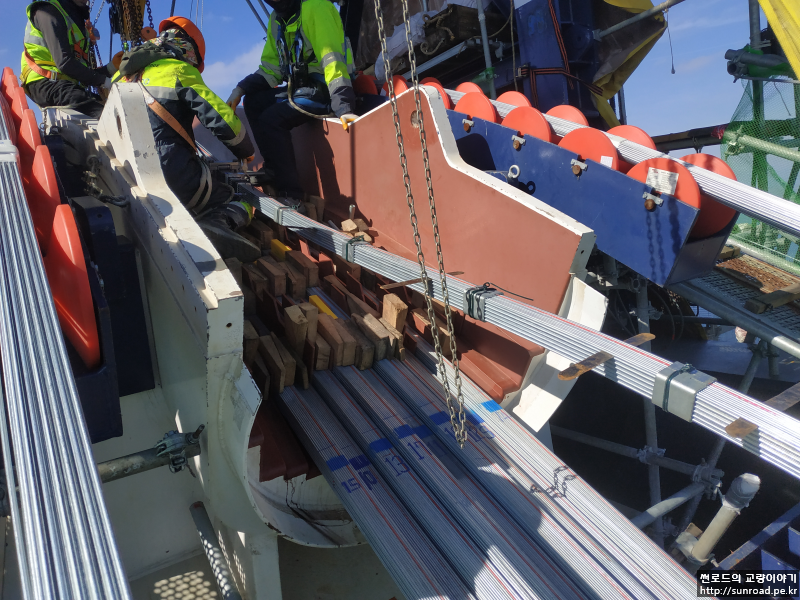

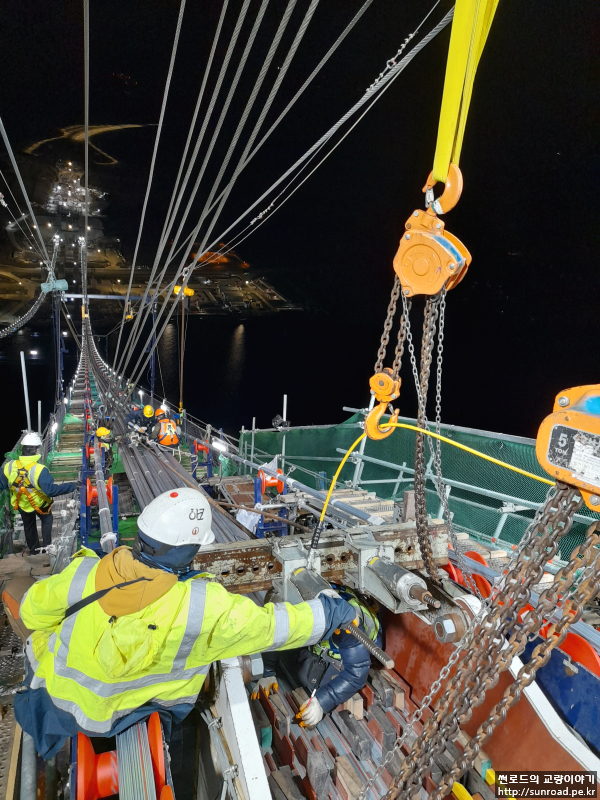

탑정 전경, 스트랜드를 새들에 위치하기 위해 가 인장이 되어있다 / 스트랜드를 탑정새들에 위치시키고 있다.

인출중인 PPWS가 아시아 주탑을 막 통과하였다.

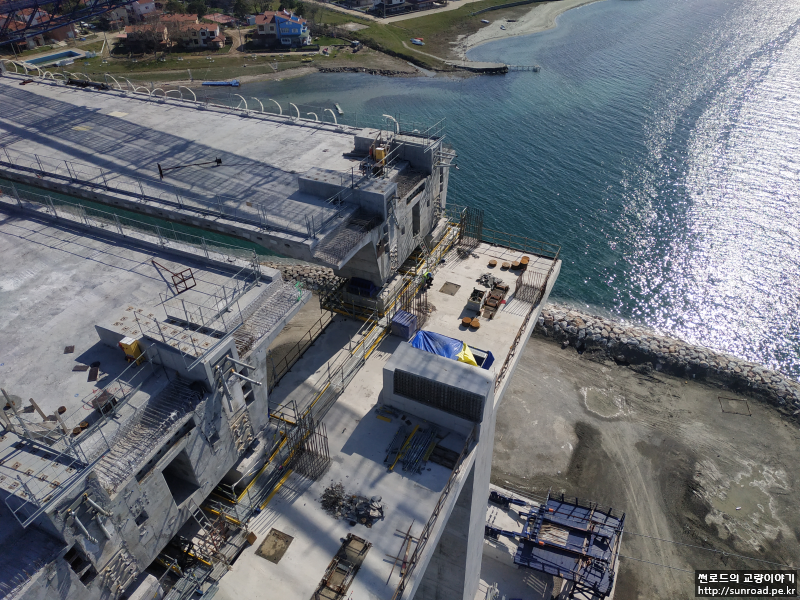

부탑 전경, 아시아 접속교는 런칭이 완료후 Lunching Nose 제거를 완료하였다.

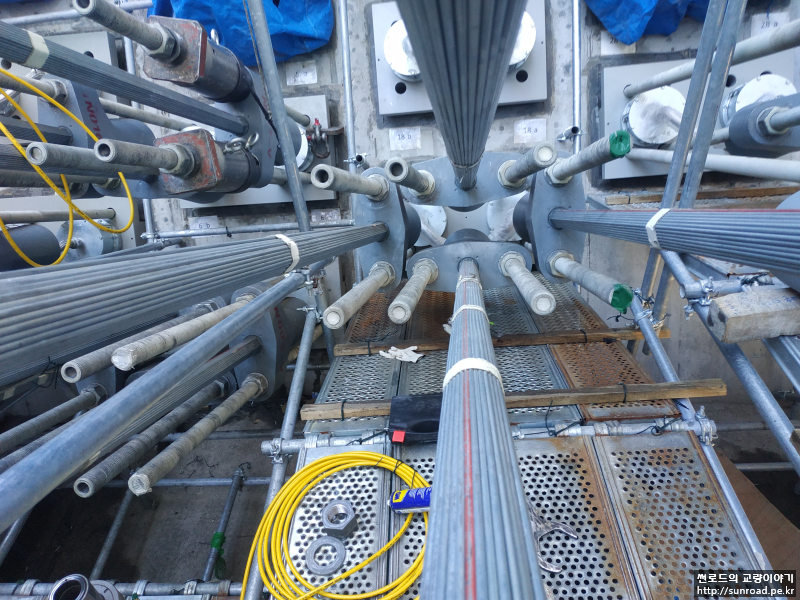

1개의 Cross Head Slab  4개의 PPWS Strand Socket이 정착된다.

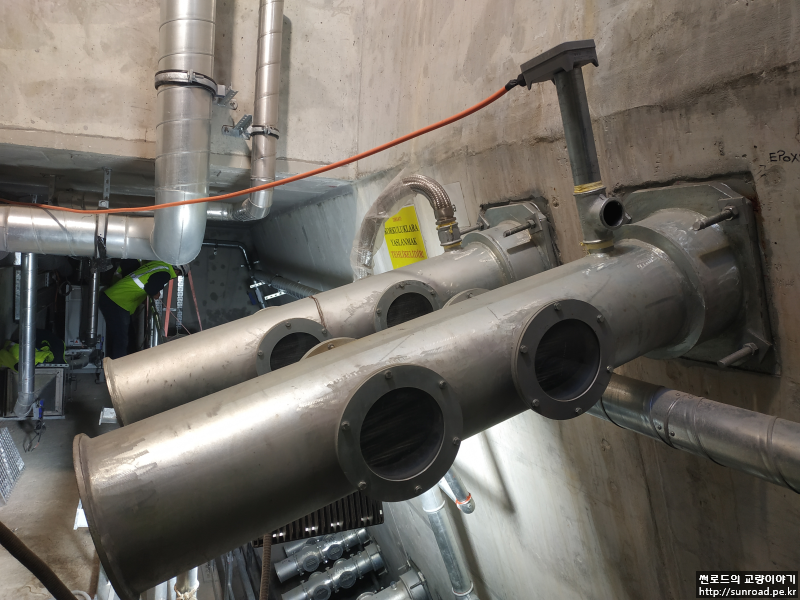

앵커리지 Back Chamber의 Cross Head Slab PT 정착부, Dehumidification을 위해 캡이 설치되어 있다.

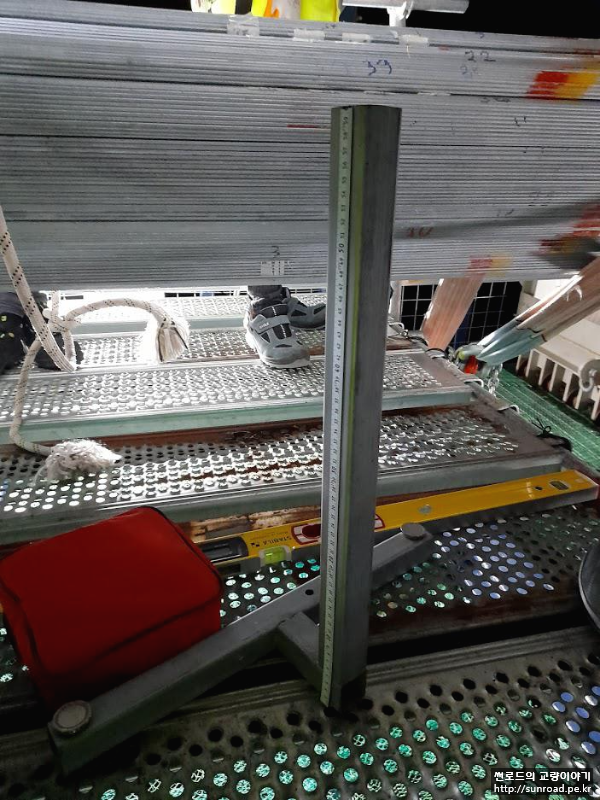

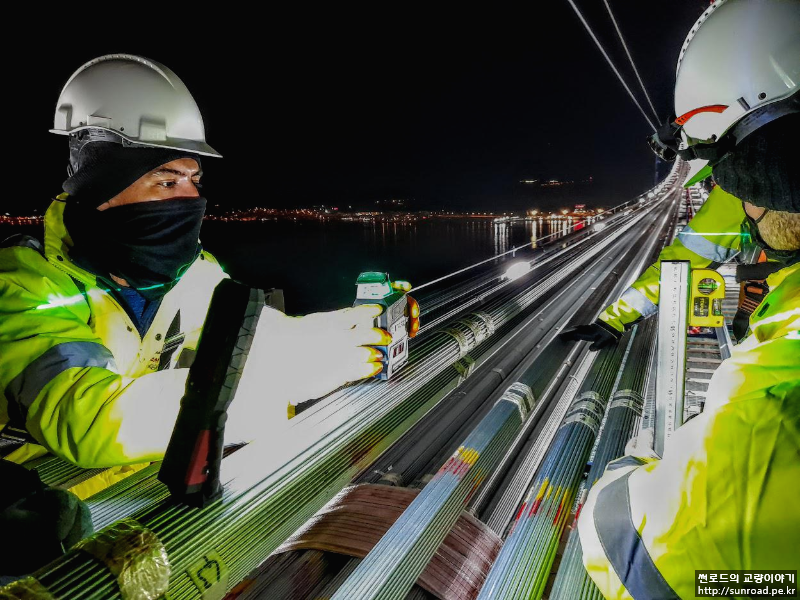

중앙경간 Sag 측량, 기준 Strand에서의 상대높이를 측정한다 / 상대 높이 측정을 위한 자

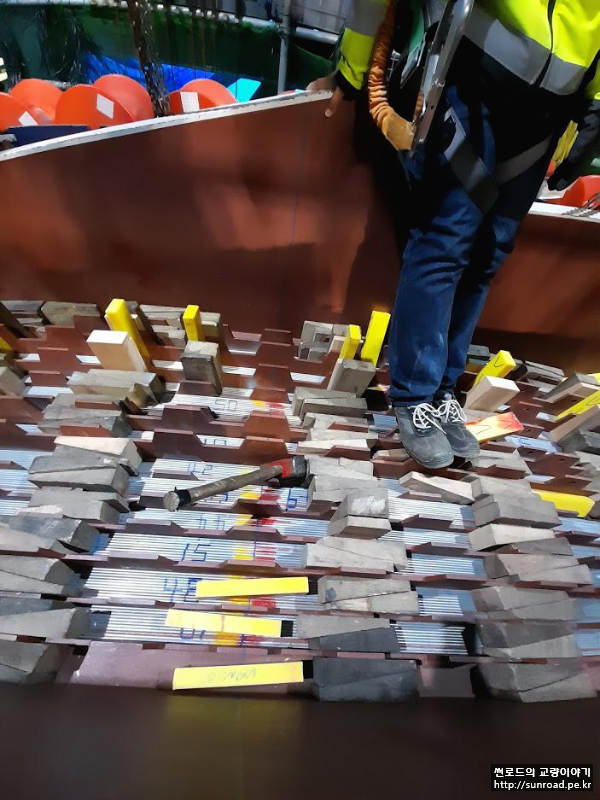

아시아 새들에 스트랜드 정위치 /  유럽측 주탑에서 중앙경간 Sag 조정을 한다

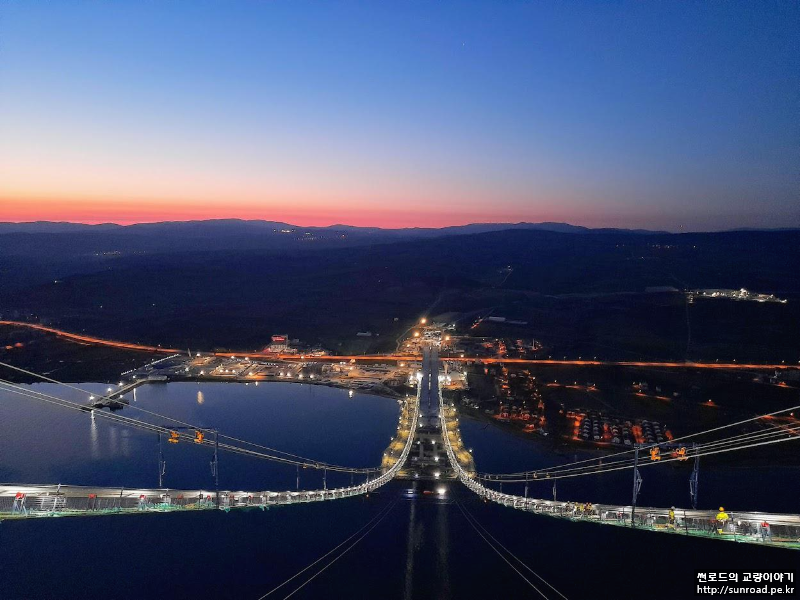

측량 및 Sag 조정이 완료되고 해가 뜨고 있다.
