지난 5월 Main Cable 인출 완료 후, 메인케이블 Pre-compaction, Gauge Wire설치, Hauling System 해체, Gallows Frame / Cross Bridge 해체, Tramway Support Rope 조정, Catwalk Rope Release 및 Catwalk Hanging을 완료하고 현재 Main Compaction, 행어 클램프 및 행어 설치 작업을 진행하고 있습니다. 이와 동시에 보강형(Deck) 가설 또한 진행 중입니다. 보강형은 Floating Crane을 이용한 가설(주탑구간 3개 및 측경간 마지막 5개 블럭) 및 Lifting Gantry를 이용한 가설(일반구간)로 진행할 예정이며, 현재 Floating Crane(3,500 ton) 가설을 진행하고 있으며 곧 Lifting Gantry 설치 후 일반구간 가설도 진행할 예정입니다.
이번 포스트에서는 메인케이블 가설완료 후부터 Main Compaction 전까지의 작업을 정리하였습니다.

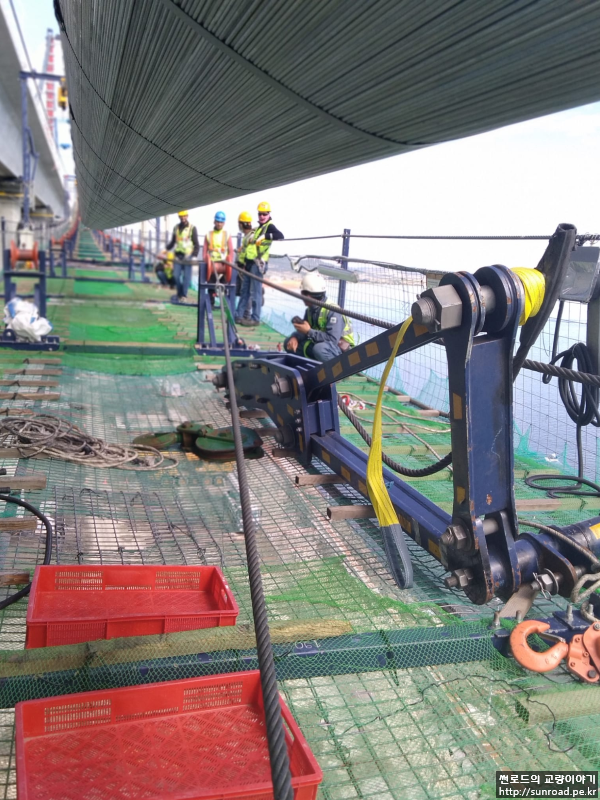

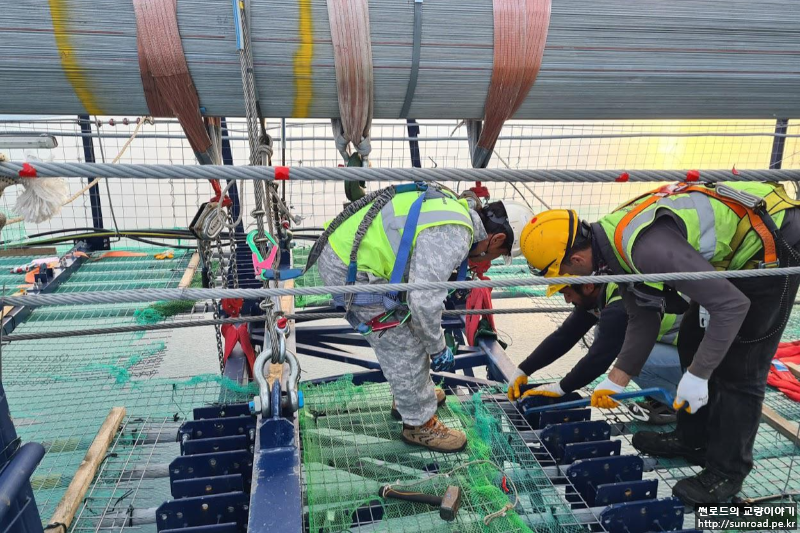

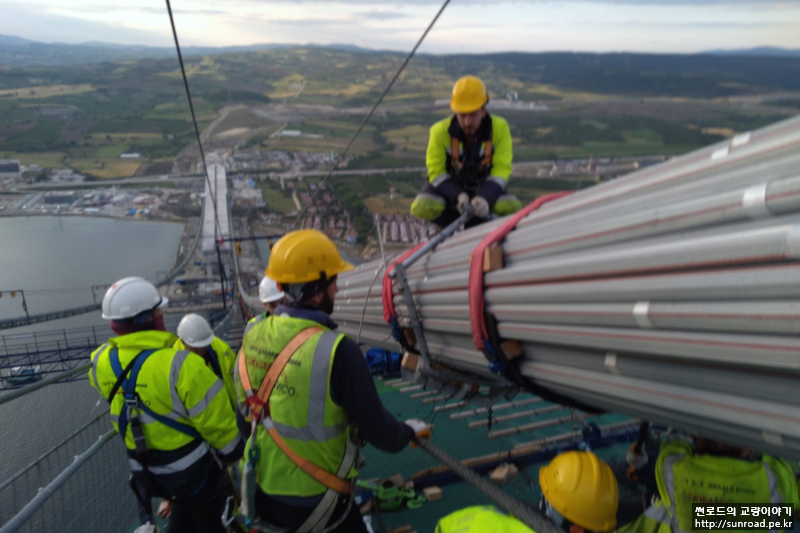

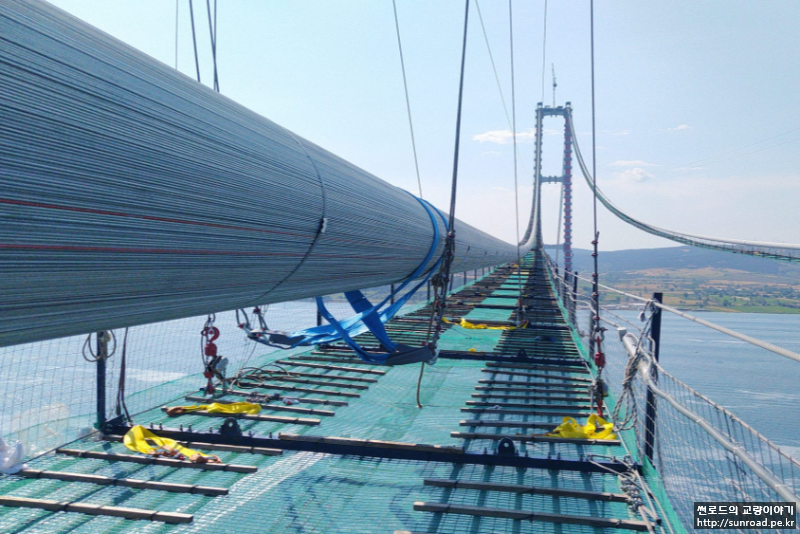

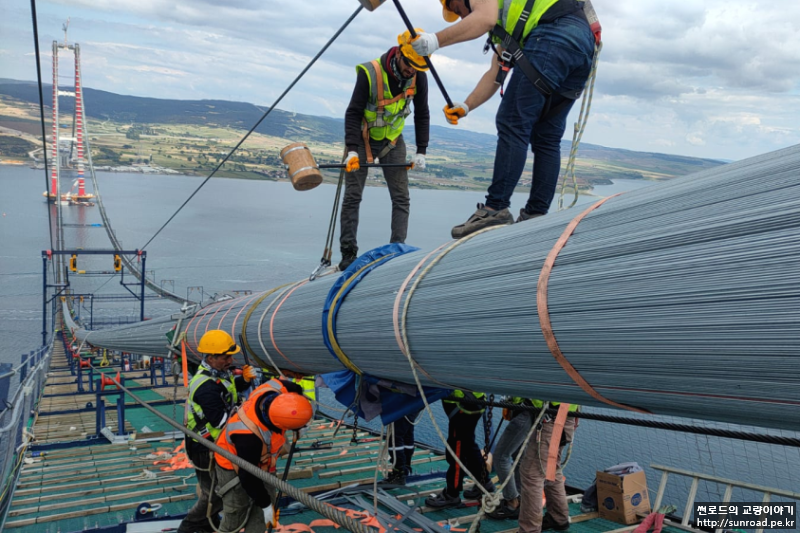

Strand 단위로 배치되어 설치된 메인케이블의 Pre-compaction을 실시하여 메인케이블을 원형으로 정형하고 정형 완료 후 3m 간격으로 Steel Band를 설치합니다. Pre-compaction은 인력으로 나무망치 등을 이용하여 실시하며, Void Ratio(공극률)은 30% 이하로 관리하였습니다.

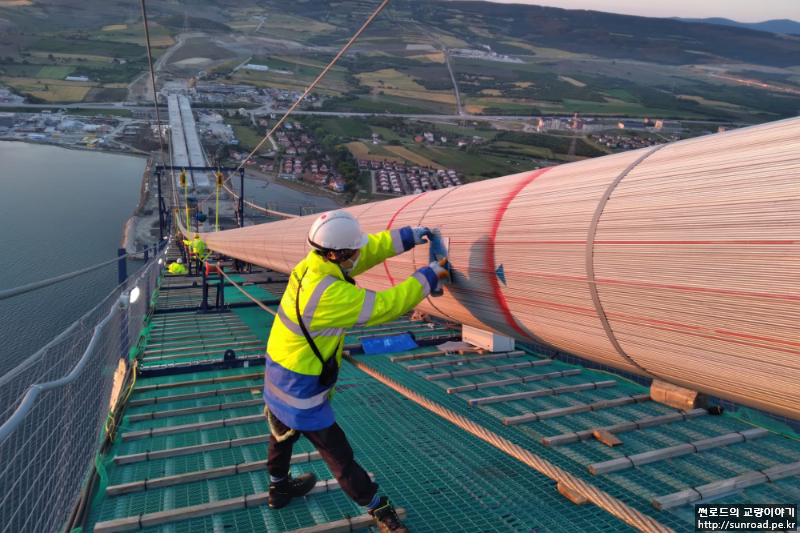

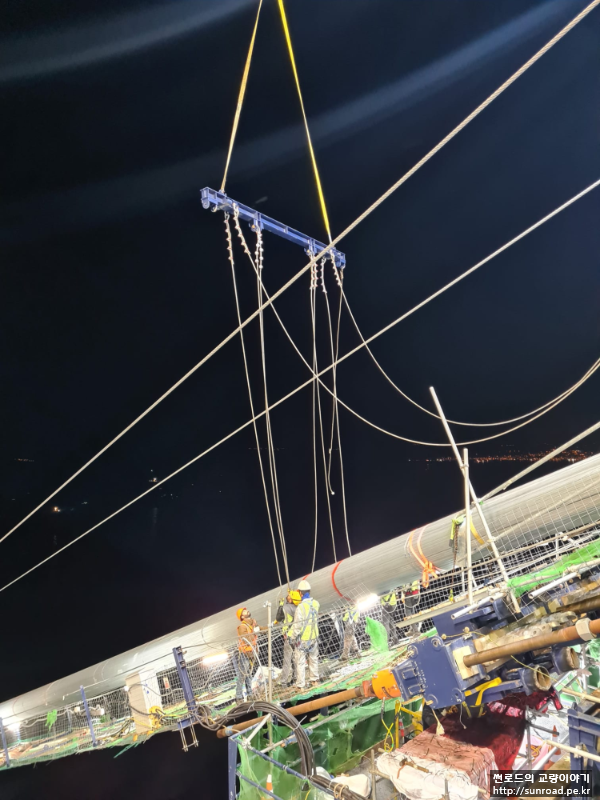

Pre-compaction 완료후 Guage wire를 설치하여, 메인 케이블에 행어 클램프 위치를 Marking 합니다.

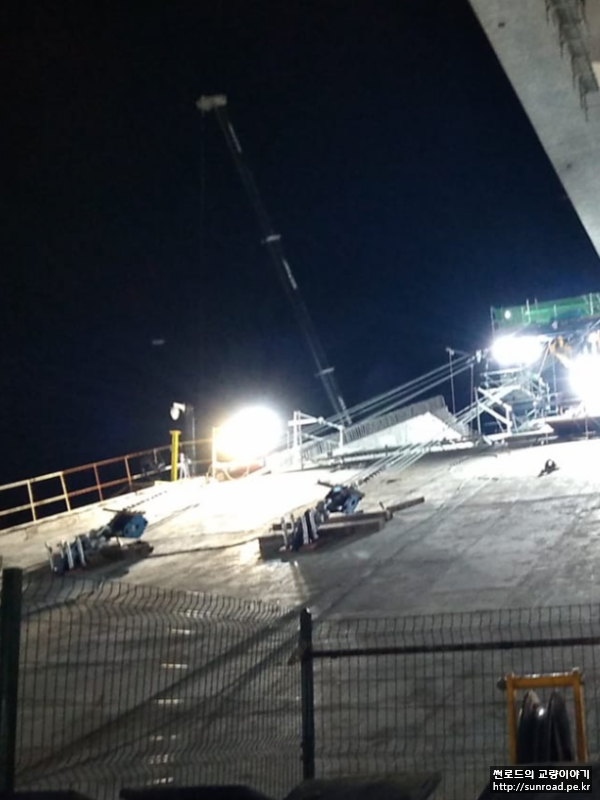

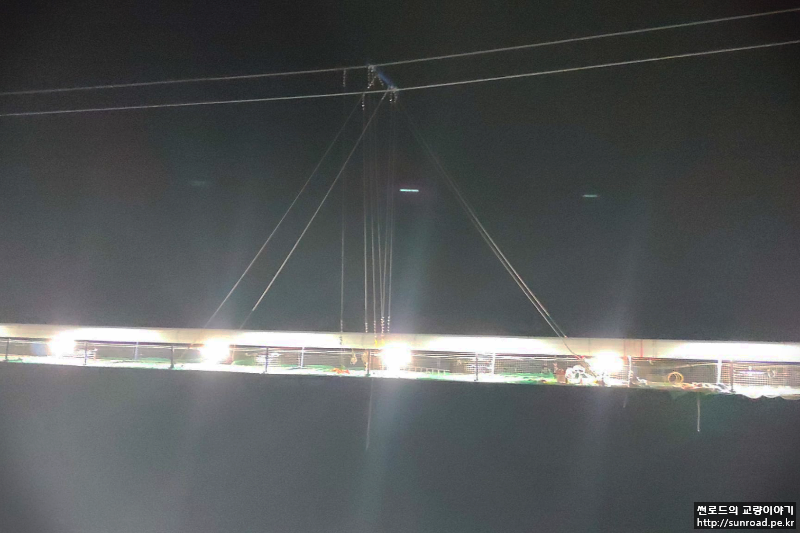

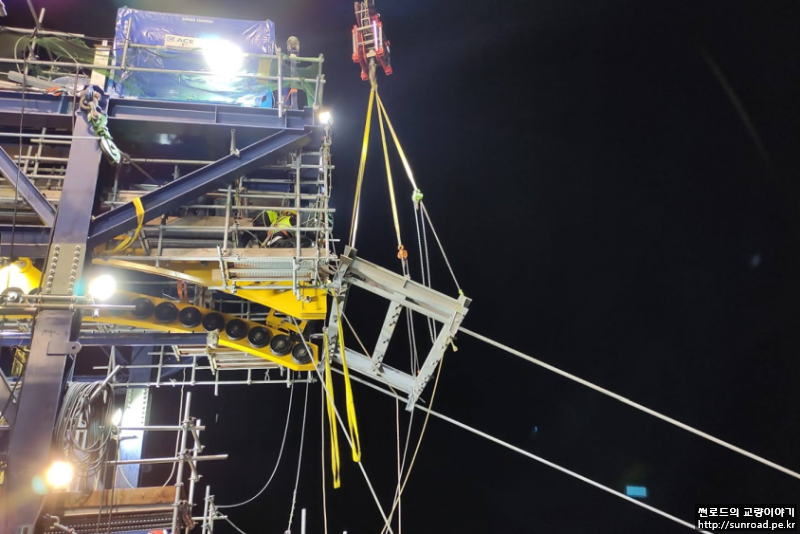

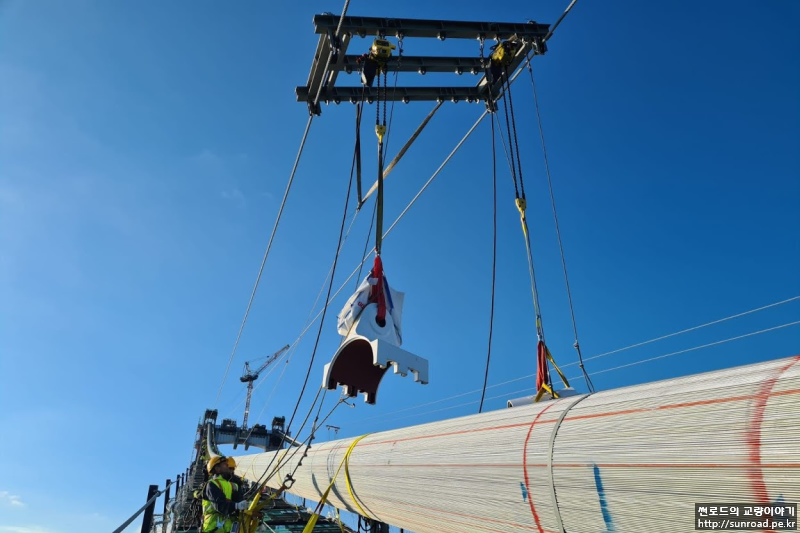

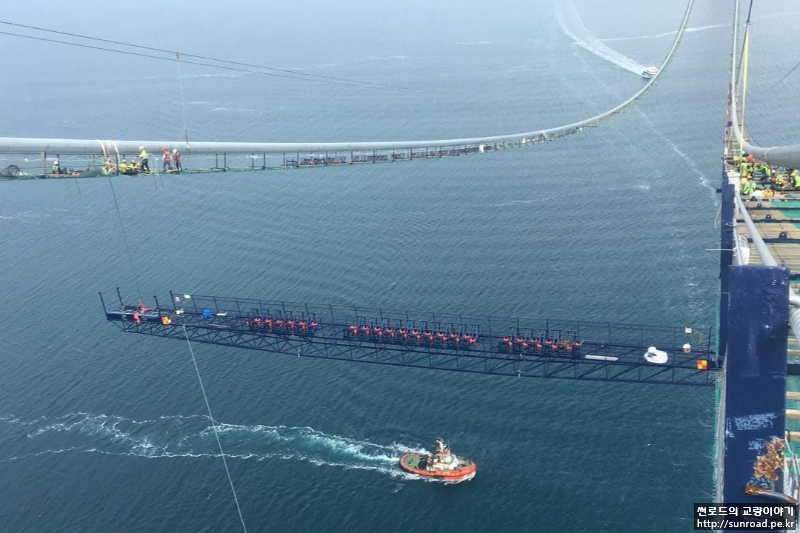

Guage Wire 인출을 마지막으로 Hauling Rope, Gallows Frame 등 Hauling 시스템과 Cross Bridge를 해체합니다. Gallows Frame은 하부 핀 제거 후 탑정 윈치로 주탑으로 끌어올린 후 탑정 크레인으로 해체하였으며(중앙경간), Cross Bridge는 Catwalk과의 연결볼트 제거 후 탑정 윈치를 이용, 수직으로 내려 해체하였습니다.

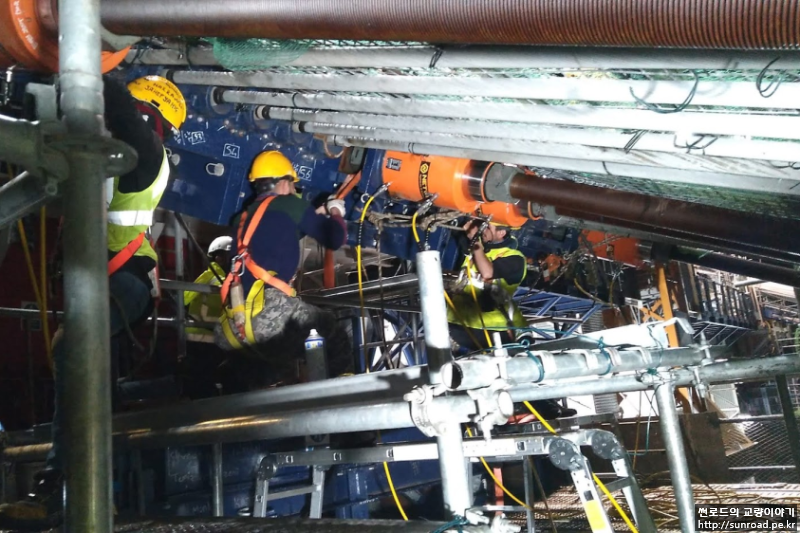

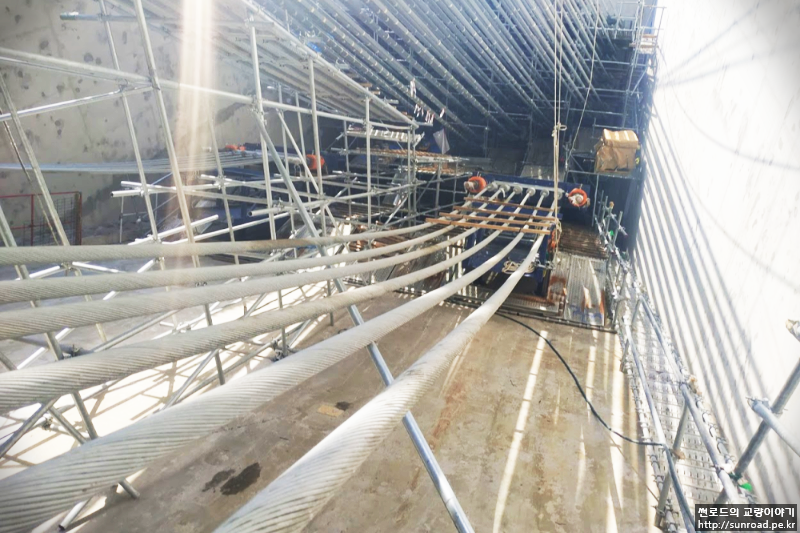

Hauling System 철거 후 Tramway Support Rope(TSR)를 조정합니다. TSR은 메인케이블 가설 시 Gallows Frame의 지지 역할을 하였으며, 행어 클램프 설치시 클램프 및 자재 등을 운반하는 용도로 사용됩니다. 행어 클램프 등 운반 시 TSR의 과도한 처짐이 발생하는 것을 방지하기 위하여 Sag를 상향으로 조정하고 Rope 중앙부에 Tie Down을 설치합니다. TSR의 조정은 아시아 측 주탑을 고정으로 하여 양쪽 앵커리지, 유럽 주탑에서 실시되었으며 조정량은 약 5m 정도입니다. TSR Tie Down은 주탑에서 Guide Beam을 설치한 후 TSR 중앙부로 이동한 후 Tie Down Rope로 메인케이블과 묶어 설치합니다.

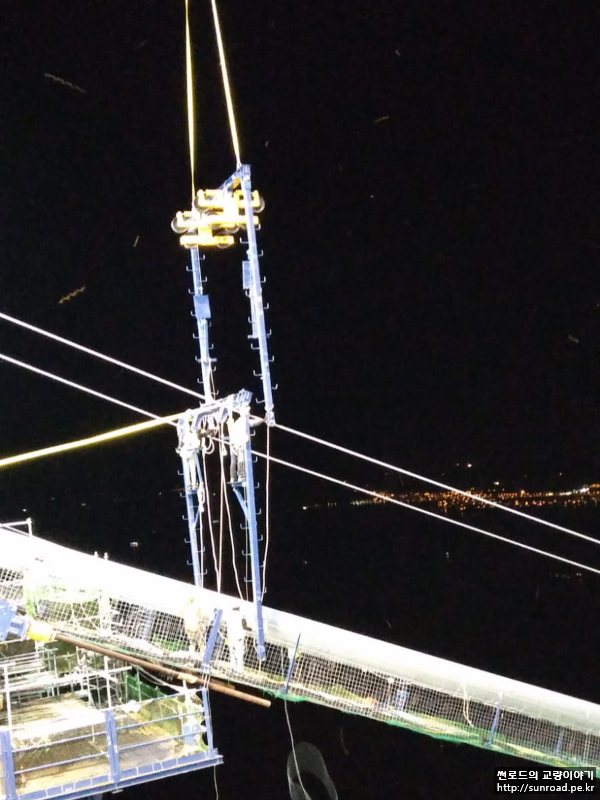

TSR 조정이 완료되면 행어 클램프 등을 운반하기 위한 TSR Wagon(이동대차)을 설치합니다. 이동은 탑정윈치나 인력으로 실시됩니다.
Tramway Support Rope 조정과 함께 Catwalk Hanging 및 Catwalk Rope Release를 실시합니다.
현재 Catwalk의 선형은 메인케이블의 가설을 위한 것으로 향후 보강형 가설로 메인케이블 선형 변경 시 Catwalk Floor와 메인케이블과의 간섭을 피하고 작업성 확보를 위해 Catwalk과 메인케이블과의 적정 간격을 유지할 수 있도록 Catwalk Rope를 Release 하고 메인케이블에 매다는 작업을 실시합니다.

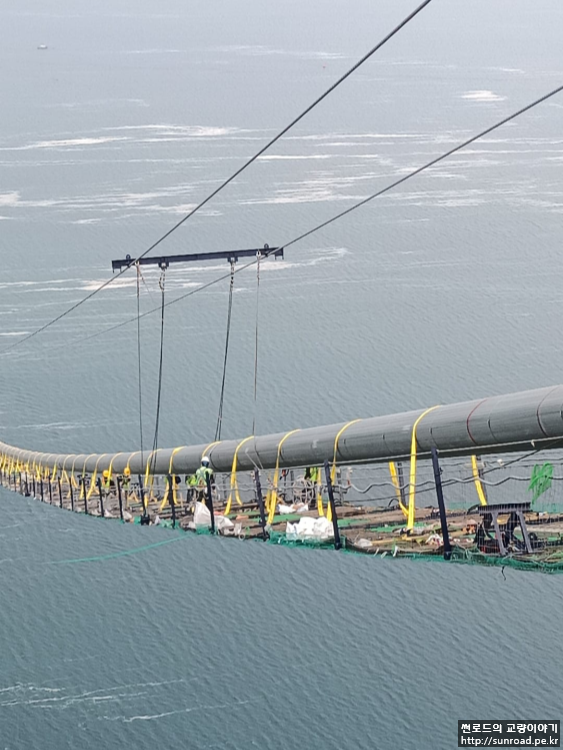

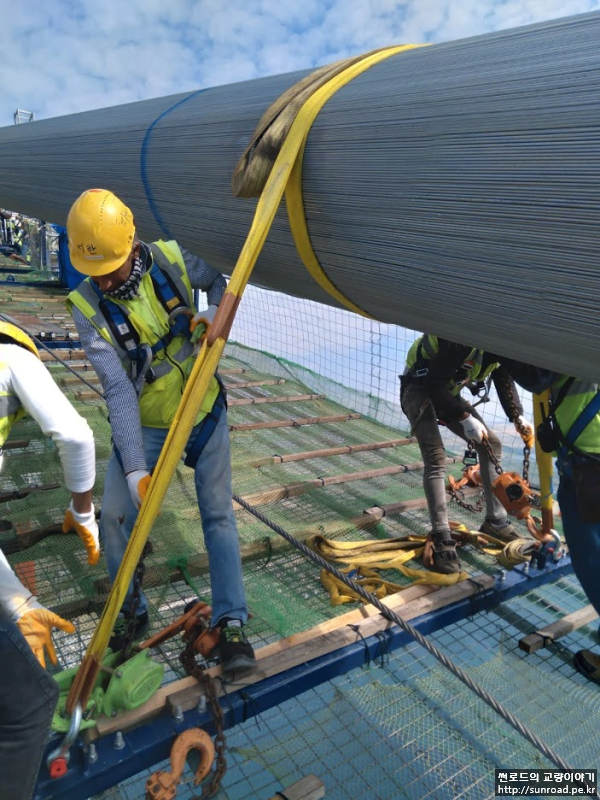

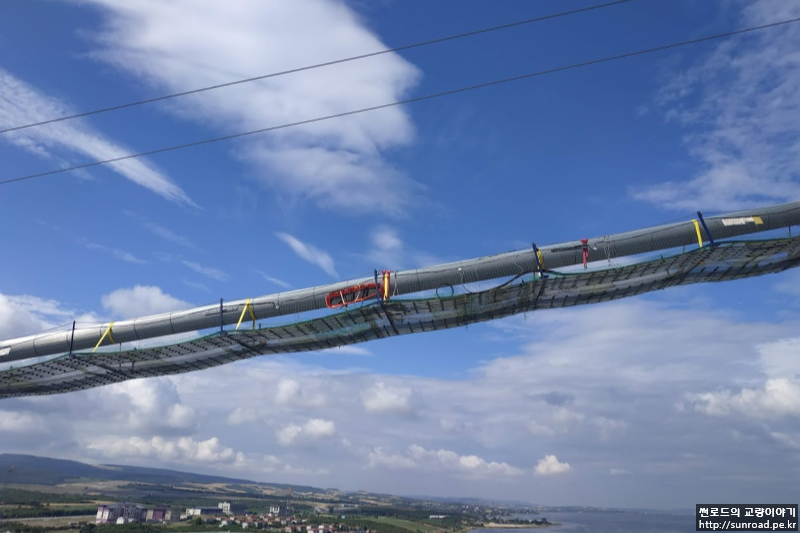

Catwalk Rope Release와 Hanging은 3단계로 실시되었으며 최종적으로 Catwalk Rope는 약 3.5m Release 하였으며, Catwalk Floor는 Sling Belt(슬링벨트)를 이용하여 6m 간격으로 (U-Frame 마다) 메인케이블에 매달았습니다.
