① Solid-Rib Arch

Solid-Rib Arch는 단일한 부재로 아치리브를 구성한 것으로 아치리브가 날렵하여 미관이 우수합니다.
(부재가 간결해서 미관이 우수하다 하는데, 이건 개인차가 있습니다. 개인에 따라서는 브레이싱이 복잡한것이 더 미관이 우수하다고 하는 사람도 있습니다.).
지간이 긴 경우에는 단면이 커져 비경제적이므로 보통 Braced-Rib Arch를 사용합니다. Solid-Rib Arch는 주로 콘크리트 아치교에 적용됩니다.

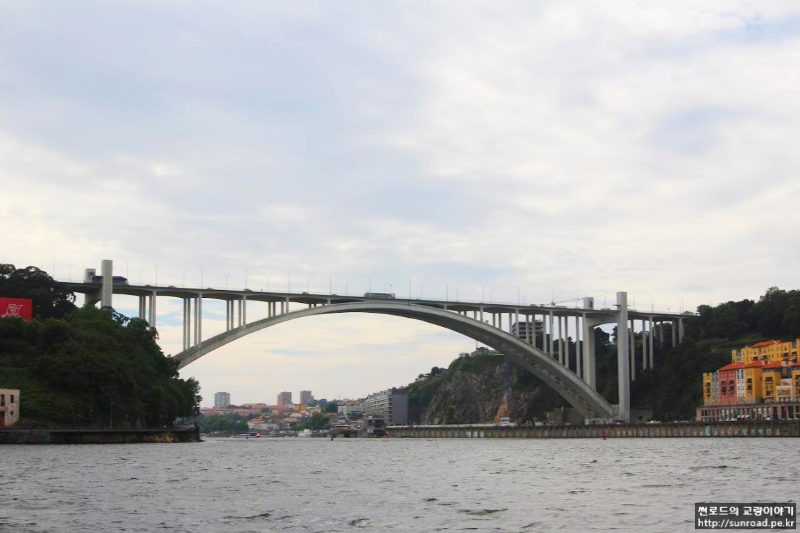

Ponte da Arrábida, Porto, 포르투갈





② Braced-Rib Arch

아치 지간이 길 경우 Solid-Rib Arch는 단면의 효율성이 떨어지므로 아치리브를 Brace로 보강하여 아치리브 강성을 증가시킨 형식입니다. 경제성 및 아치리브 강도가 크고 고정 아치교인 경우 지점부 처리가 용이하여 장지간의 아치교에 주로 사용되는 형식입니다.보통 Brace 부재가 복잡하게 교차하여 미관이 떨어진다고 합니다.

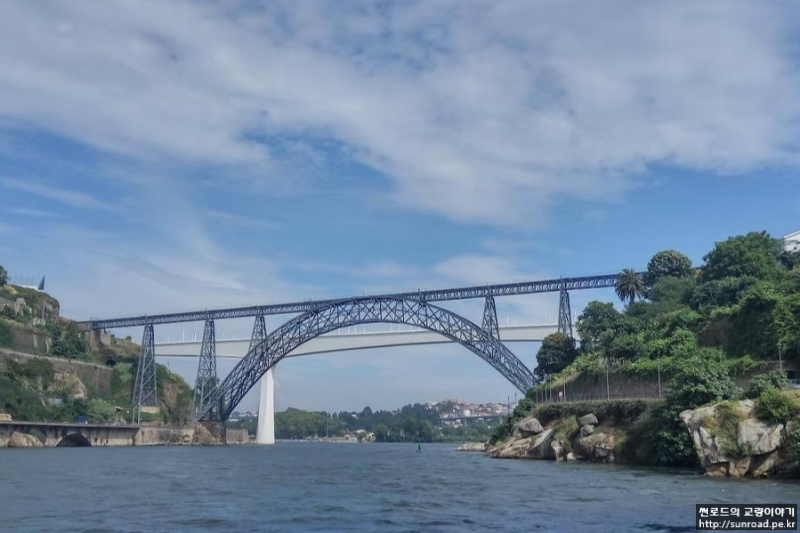

Ponte D. Maria Pia, Porto, 포르투갈




③ Spandrel Braced Arch

아치 복부(Spandrel)를 보강한 것으로 미관이나 강성측면에서는 Braced-Rib Arch와 비슷한 특징을 갖습니다. 지간 100m 이상에서는 거의 사용하지 않으며 시공중(아치폐합 전) Bacing으로 보강된 아치복부가 거더와 같이 작용하므로 FCM 방식으로 시공되는 경우 유리한 형식입니다.

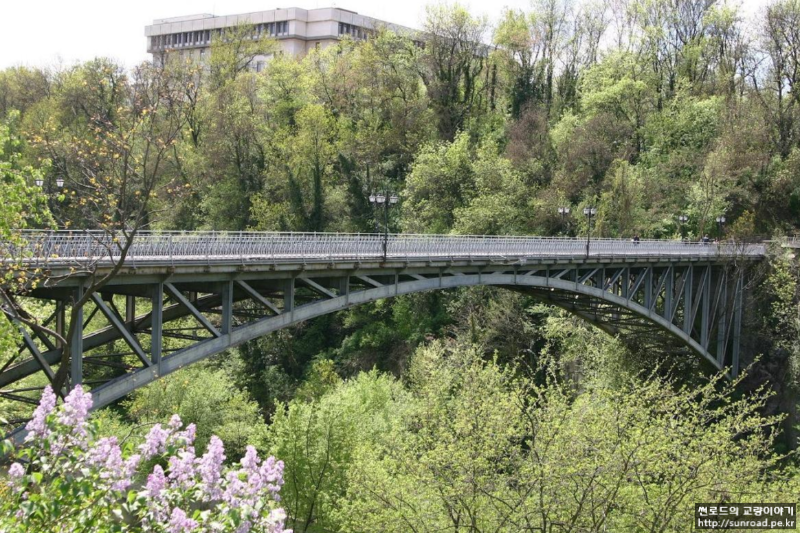

Stambolov Bridge(Стамболов мост), 벨리코 타르노보, 불가리아





④ Pipe Arch

파이프 아치교는 아치리브나 기타 부재가 파이프 단면으로 된 아치교를 말합니다.
Pipe 단면은 기존의 박스거더 단면이나 I형 단면과 비교하여 압축, 비틀림에 대해 유리하며 등방성으로 단면 2차 반경이 크고, I형이나 박스형 단면에 비해 풍압계수가 작다는 장점이 있습니다. 또한 미관이 수려하고 내후성이 우수하며 유지관리가 편리합니다. 그러나 부재가 곡선이다 보니 부재들과의 접속 형상이 복잡하여 제작 및 현장 용접이 어렵다는 단점이 있습니다.

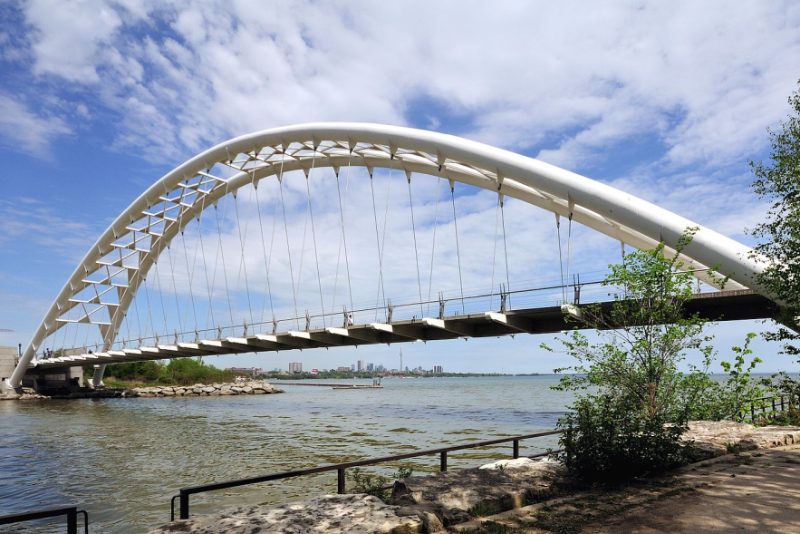

umber Bay Arch Bridge, Toronto, 미국 (출처: 위키피디아)
