아치교는 아치교의 구성요소인 상판, 스팬드럴, 아치리브의 단면형식과 특성, 그리고 구조형식에 의해 다양하게 분류하고 있습니다.

보통은 재료에 따라 콘크리트, 강아치교로 구분하고 주행노면위치에 따라 상로, 중로, 하로 아치교 등이 있으며, 아치리브의 형상에 따라 Solid-Rib 아치, Braced-Rib 아치, Spandrel Braced 아치, Pipe 아치 등으로 구분합니다. 또한 구조계에 따라서는 무보강아치 (2-Hinged 아치, 3-Hinged 아치, Fixed 아치), 보강아치 (Tied 아치,  Langer 아치, Lohse 아치, Nielsen 아치)로 구분합니다. 자세한 내용은 이어지는 포스트에서 이야기 하겠습니다.

2021.10.24 - [교량의종류] - 3.5. (3) 아치교의 분류-2(아치리브 형상)

2021.10.24 - [교량의종류] - 3.5. (3) 아치교의 분류-3(아치구조)

2021.10.24 - [교량의종류] - 3.5. (3) 아치교의 분류-4(스팬드럴 형상)

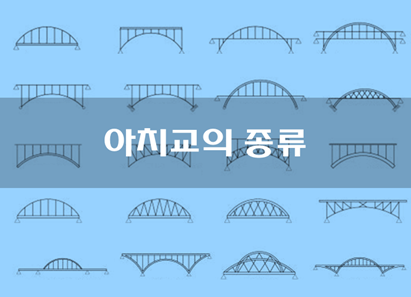

이 외에도 보강형의 단면, 바닥판의 형식, 현재 배치 등에 따라 아래 그림과 같이 다양한 형태의 아치교가 건설되고 있습니다.



①주행노면위치에 따른 분류


②아치리브의 지지상태에 따른 분류


③아치리브의 형상에 따른 분류


④보강형의 구조에 따른 분류


⑤보강형의 단면에 따른 분류


⑥바닥판 구조에 따른 분류


⑦현재 배치에 따른 분류


⑧사재 형상에 따른 분류

⑨사재의 특성에 따른 분류

⑩①~⑨를 조합
