Compaction이 완료된 구간은 Clamp를 설치합니다. 케이블 Compaction시 행어 클램프 위치의 메인케이블 공극률은 17%로 관리하고 있습니다. Clamp 설치 시 메인케이블 wire가 움직이지 않도록 Clamp위치 전, 후로 Fixigng Frame을 설치하고 Clamp를 설치합니다. Fixing Frame 설치 완료 후 Clamp 설치 위치의 케이블 형상 측정을 통해 공극률(17%)을 확인하고 Clamp 설치를 실시합니다.

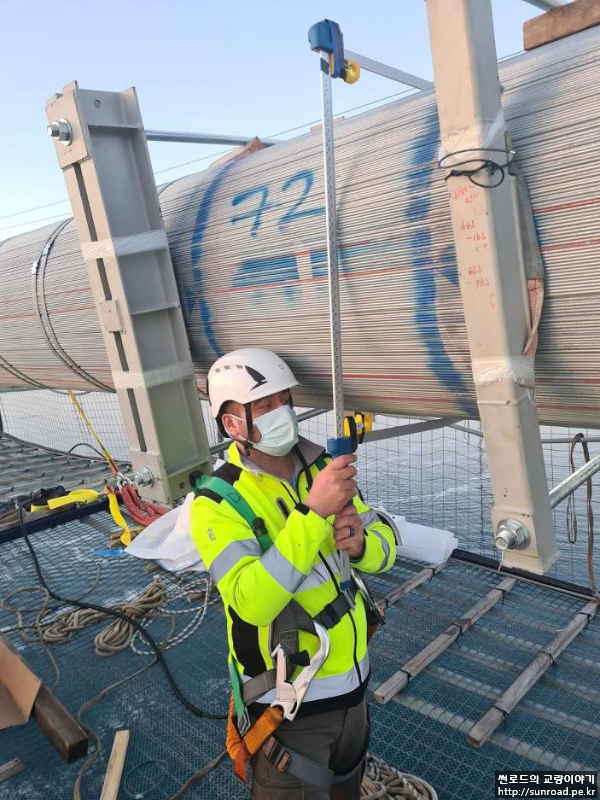

Fixing Frame 설치 / 케이블 형상 측정

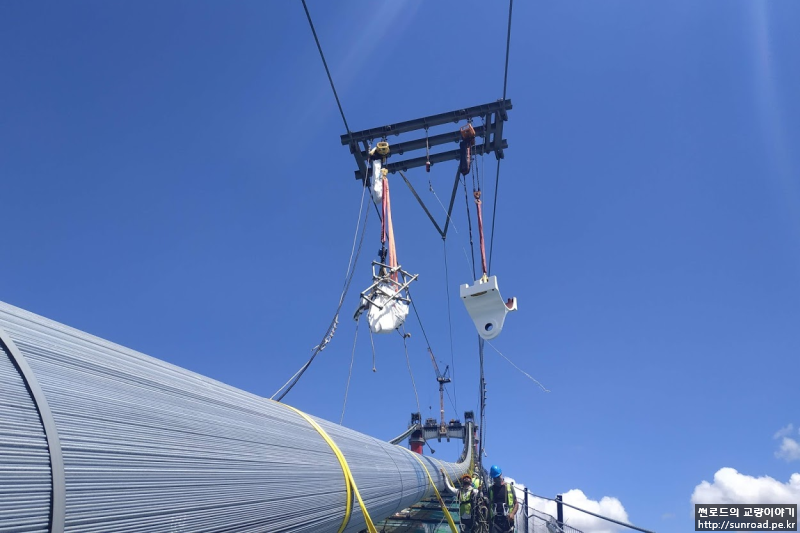

Main Cable Clamp는 탑정 크레인으로 인양후 Tramway Support Rope(이하 TSR)에 설치된 TSR Wagon으로 설치위치로 이동하여 설치합니다.

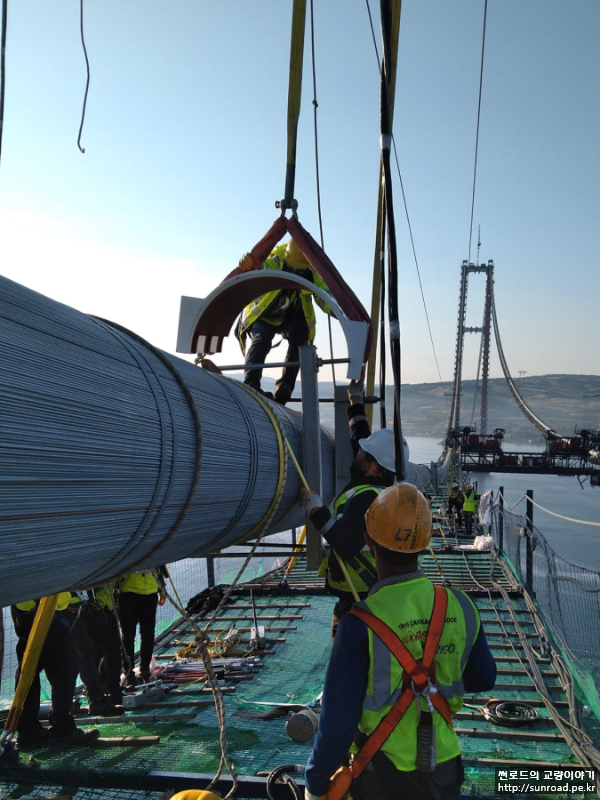

TSR Wagon을 이용한 Calmp 이동전경

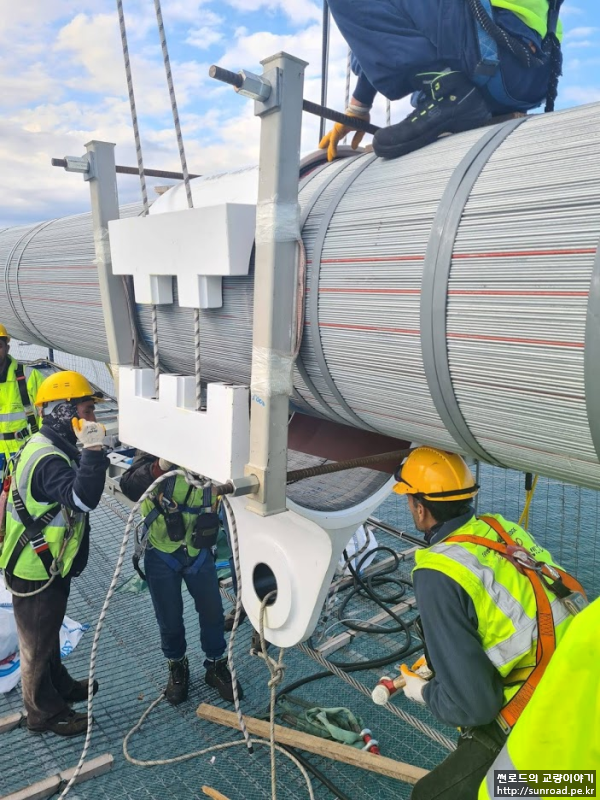

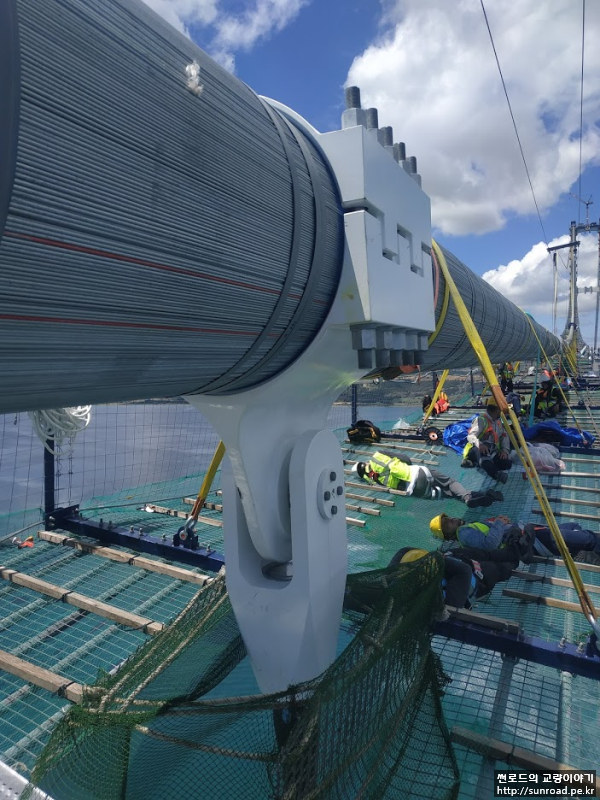

Clamp 설치 전경

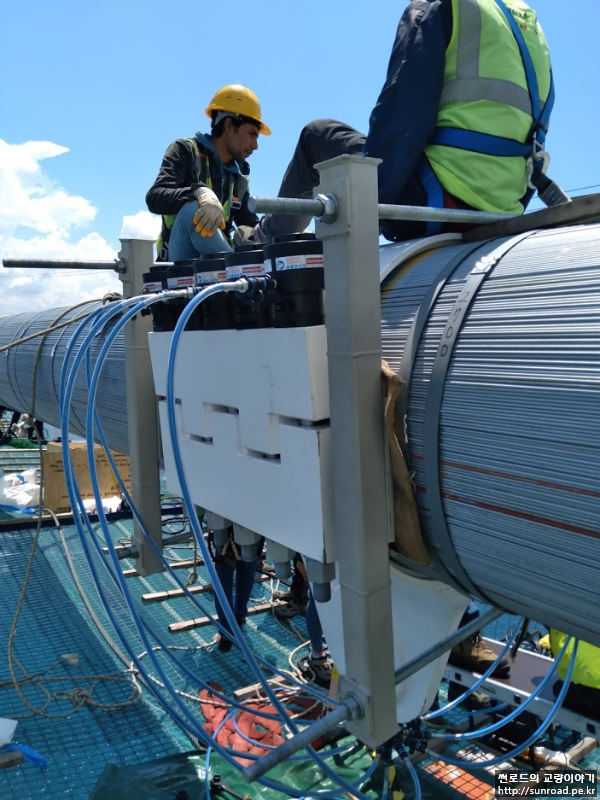

상/하부 Clamp설치가 완료되면 M42 Tie Rod를 설치후 인장을 합니다. Tie Rod 인장은 유압잭을 이용하여 설계 긴장력(756kN)을 도입하였습니다. 각각의 Tie Rod에 유압잭을 설치하여 동시에 초기인장을 실시하고, 이후 하나씩 조정하여 설계 긴장력을 도입합니다.

Tie Rod 인장 전/후 볼트 길이를 측정하여 설계긴장력이 정확하게 도입되었는지 확인합니다.

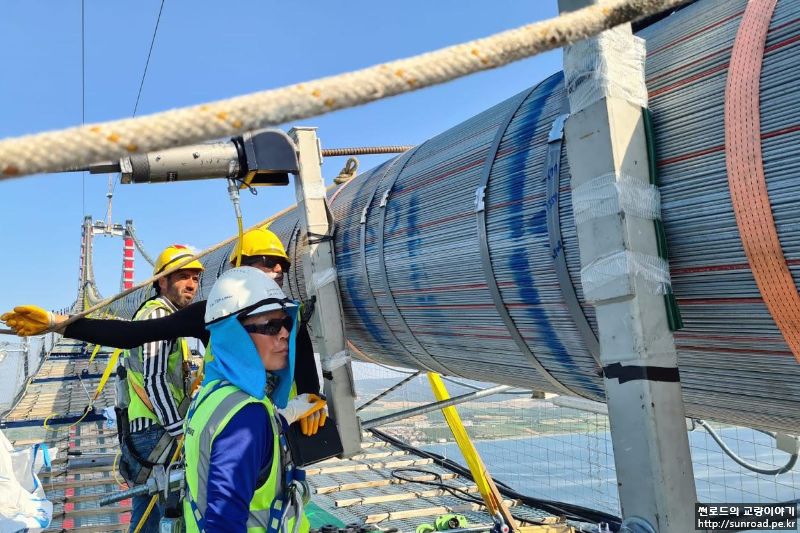

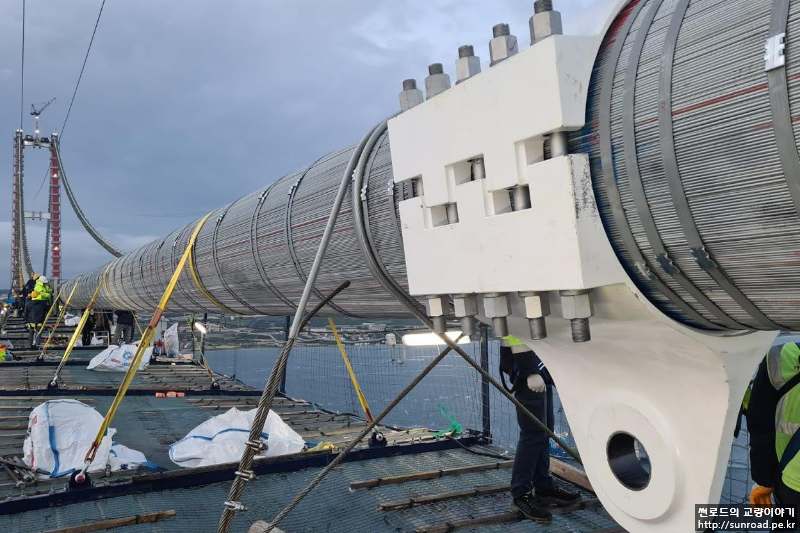

Clamp 설치후 볼트 인장 / Clamp 설치 완료전경

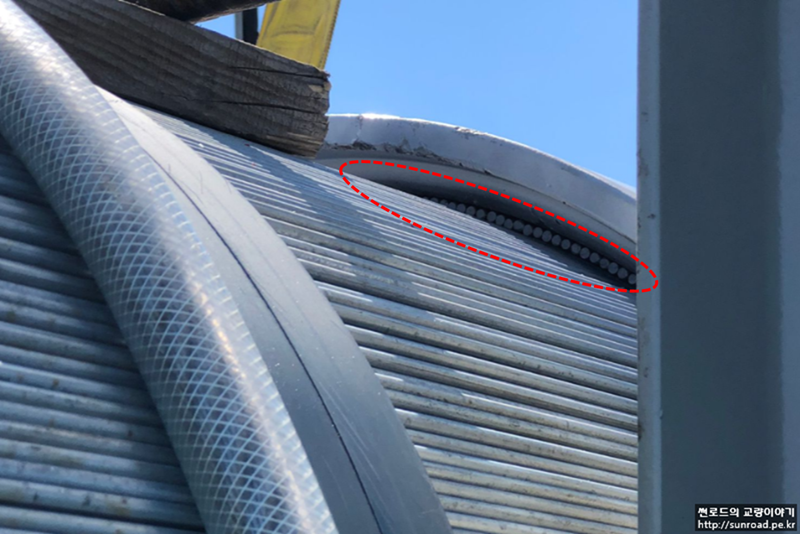

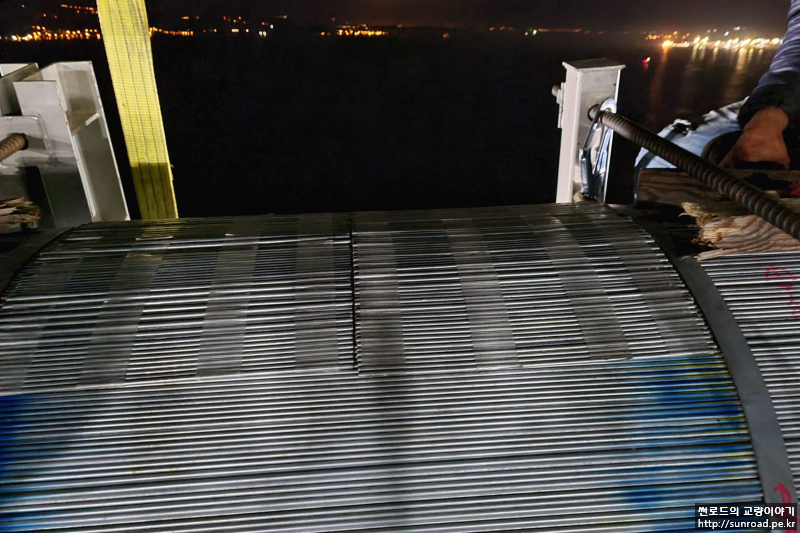

Compaction이 과도하게 하게 된 경우에는 아래 그림과 같이 dummy wire를 메인케이블에 추가 배치하여 설계 공극률을 만족 시킵니다.

Dummy wire 배치 / 클램프 설치완료



Clamp설치 완료 후 Hanger를 설치합니다. Hanger는 7mm wire 139개(일반구간) 및 151개(주탑 및 측경간)로 구성되어 있으며, 피복을 포함한 직경은 각각 106mm 108mm입니다. Hanger는 바지선으로 이동후 탑정윈치를 이용하여 Clamp까지 인양 후 Anchor Plate에 직경 160mm Pin으로 연결하여 설치합니다.

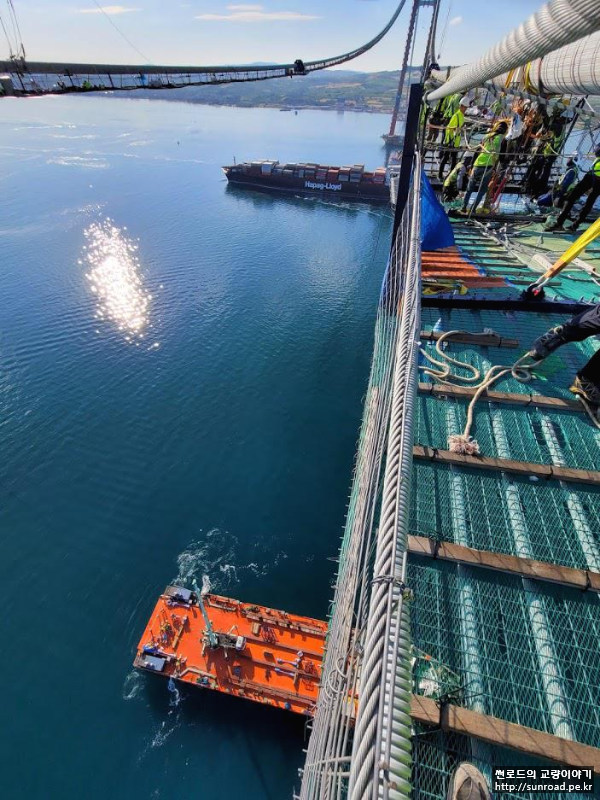

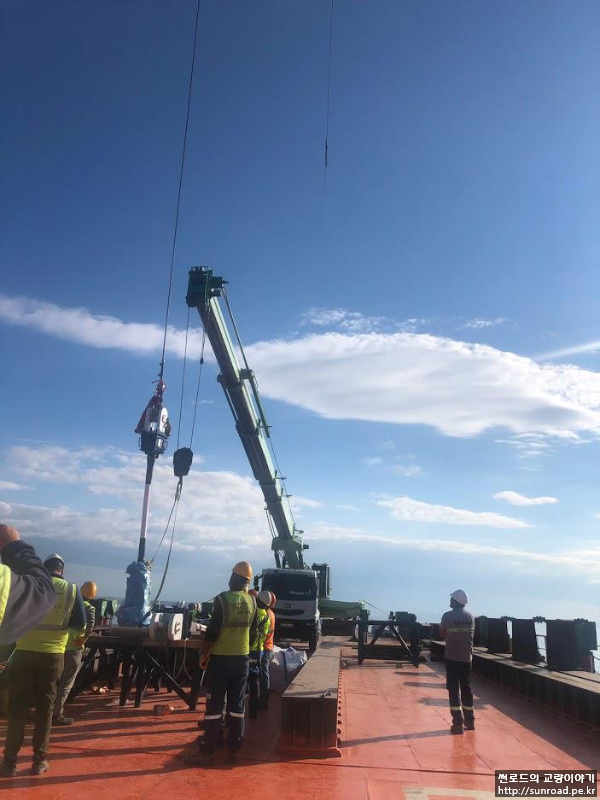

행어 인양 전경, 해상부는 바지선에서 탑정 Winch를 이용하여 인양한다.

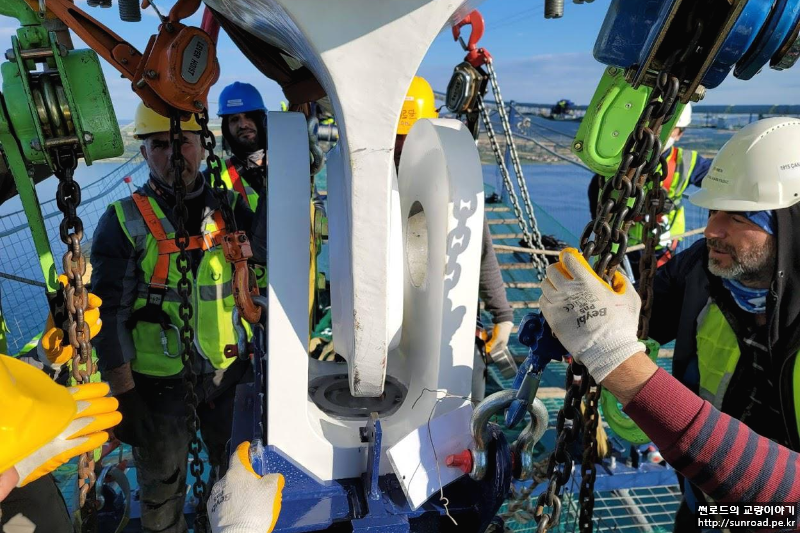

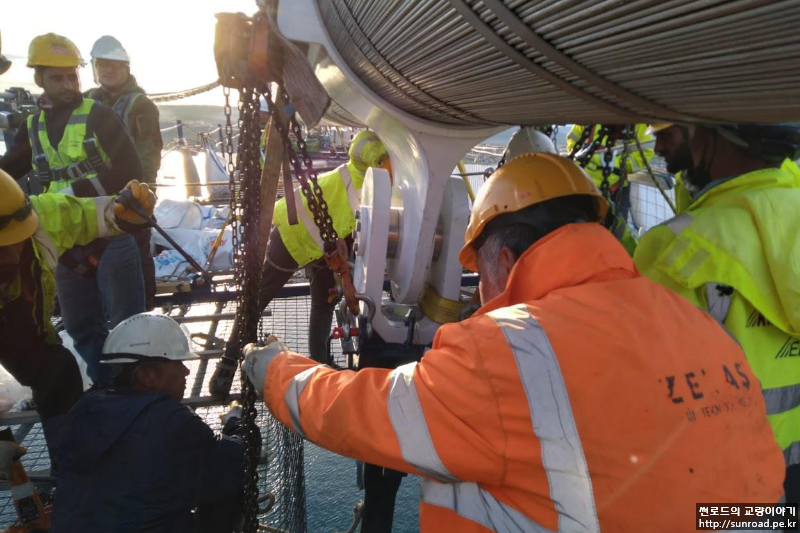

행어 인양 / Pin 설치 / 설치 완료
