2021년 6월 말 현재, Main Cable Compaction은 거의 마무리되었고, 뒤 따라 클램프 및 행어 설치가 진행 중입니다.

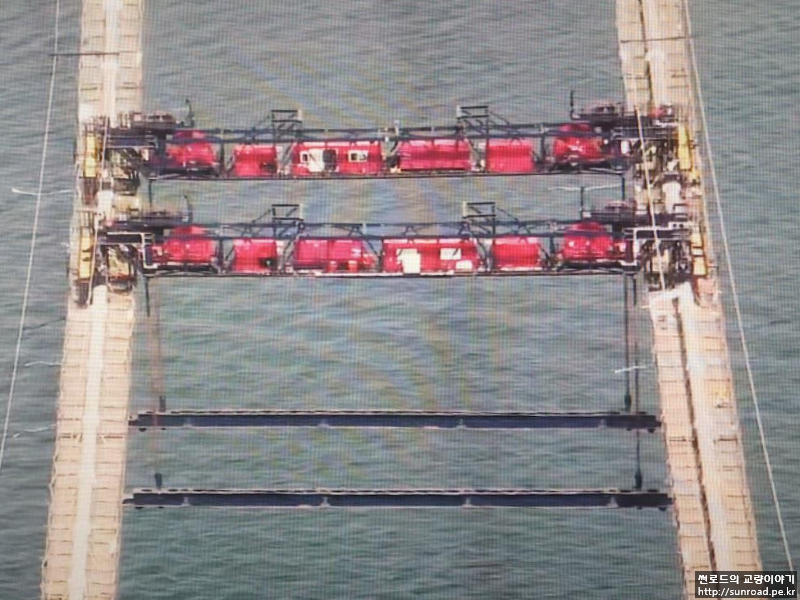

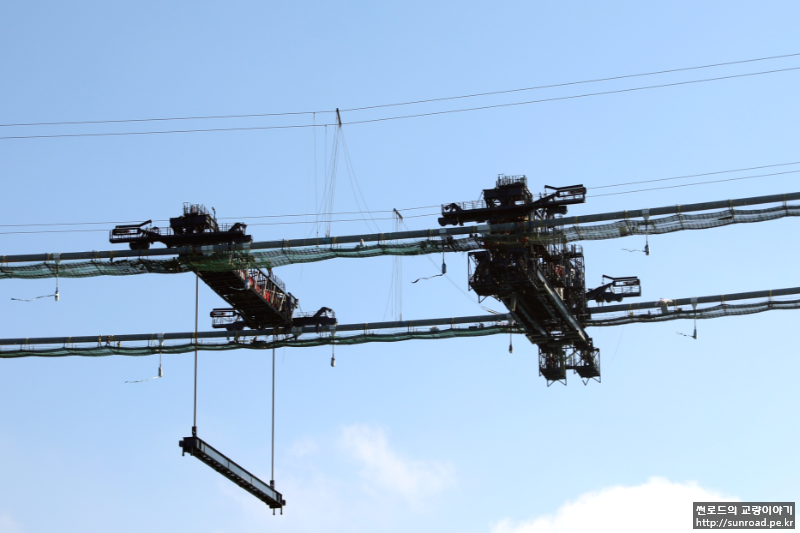

또한 Deck 가설을 위한 Lifiting Gantry(이하 L/G)를 설치하고 있습니다. L/G는 메인케이블 위에서 이동하며 데크를 인양하는 장비로 구성은 아래 그림과 같습니다. 차낙칼레 교량 L/G 인양 가능 중량은 450 ton으로 총 8대(측경간 각 2대, 중앙경간 4대)를 운용할 계획입니다. 현재 중앙경간에 2대의 L/G가 설치 완료되었습니다.
L/G의 설치는 Self Erection System을 적용하였습니다.

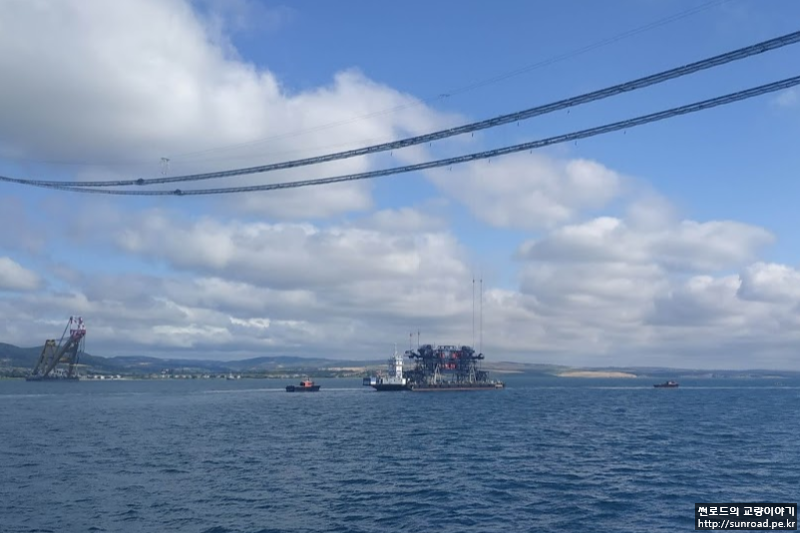

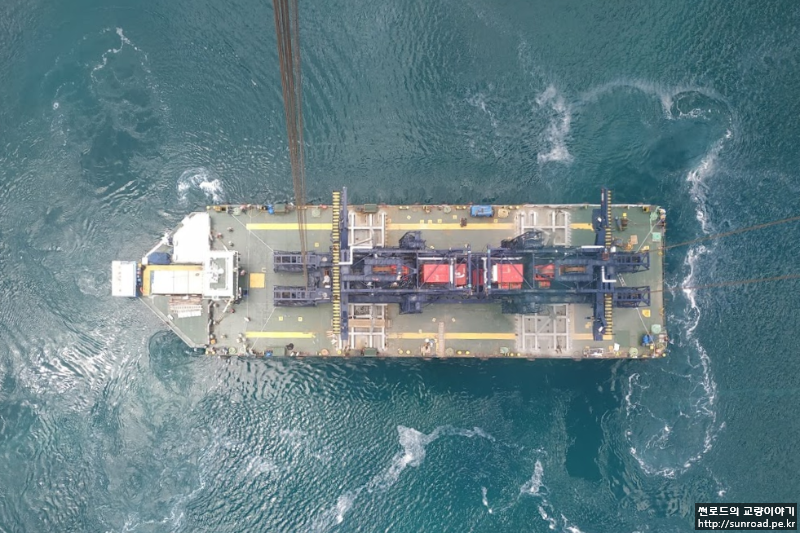

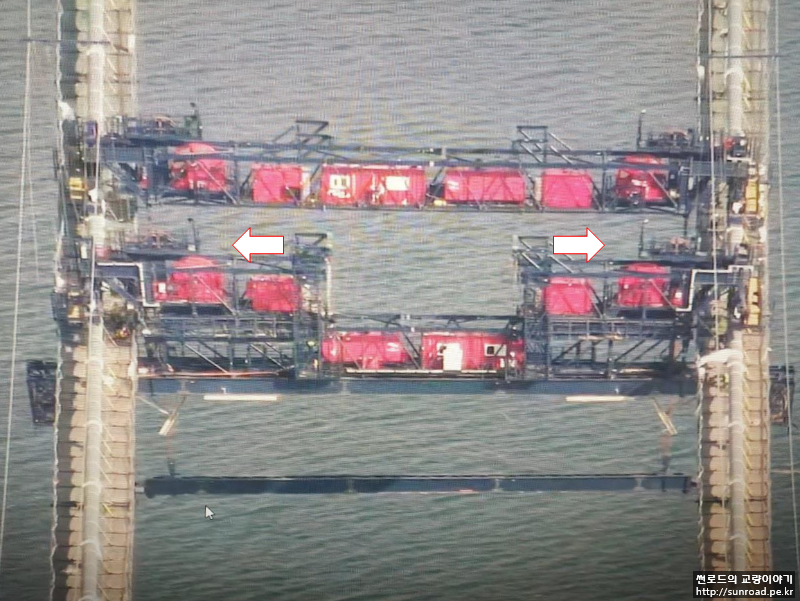

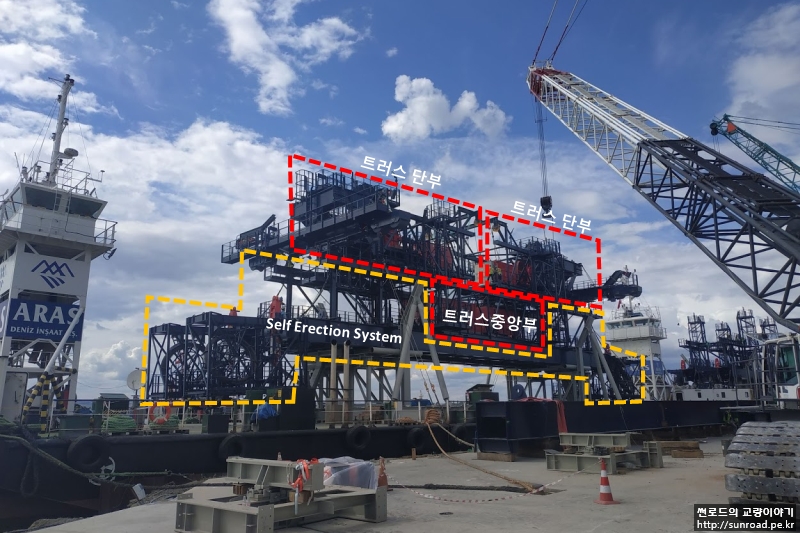

L/G 인양 시 Catwalk과의 충돌을 피하기 위하여 아래 사진과 같이 Self Erection System 위에 트러스 중앙부와 트러스 단부 파트를 중앙으로 모아 배치 후 케이블 위치까지 인양 하는 것으로 계획 하였습니다. 인양이 완료되면 트러스 단부를 케이블 위치로 이동시킨 후(약 4.7m) 트러스 중앙부를 들어 올려 단부와 연결하여 L/G 설치를 완료하였습니다.

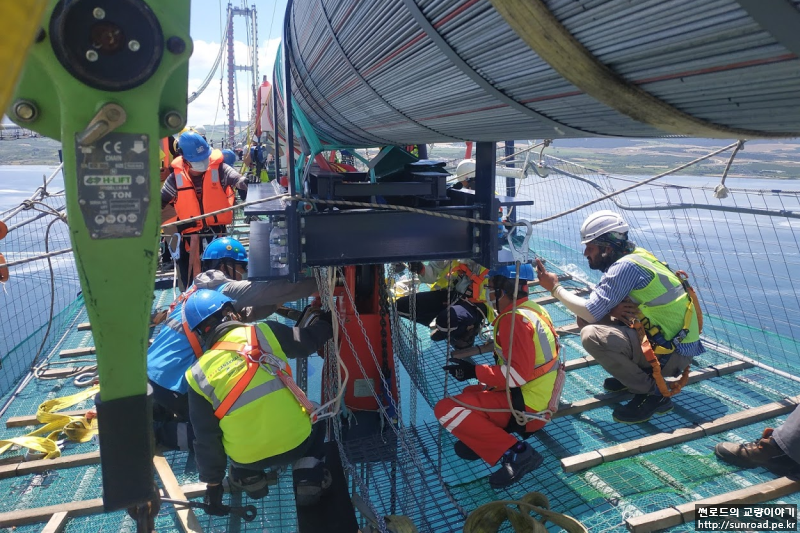

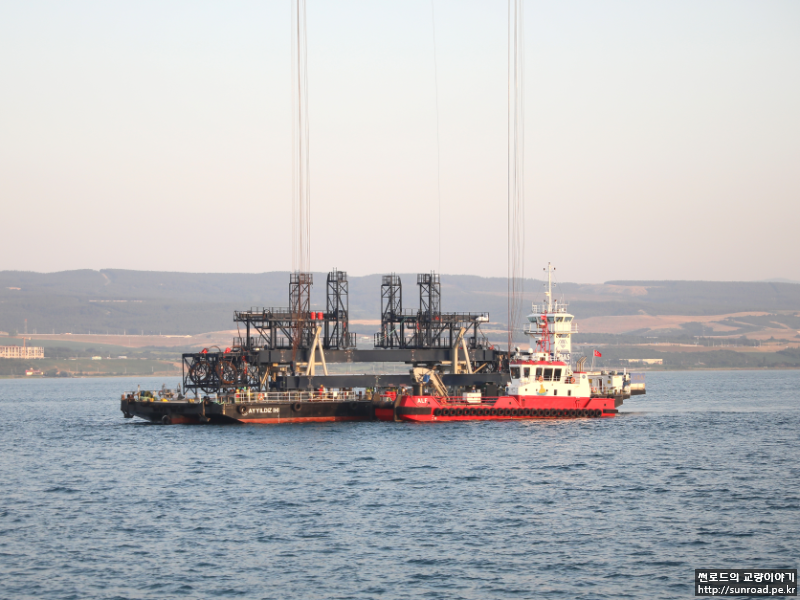

L/G의 인양은 하부 Self Erectoin System에 설치된 Strand Jack을 이용하며, 메인케이블에 설치한 L/G 인양용 Temporary Clamp에 Strand를 연결 후 메인케이블 위치까지 인양합니다.
인양속도는 시간당 35m 정도이며, 약 100m 상부로 인양을 실시하였습니다. Self Erection을 포함한 장비의 중량은 약 450 ton 정도입니다 (L/G 본체 중량은 240 ton). L/G 설치 시 메인케이블은 Sag 위치에서 약 10m 정도 하향으로 이동하며 Pull back을 실시한 주탑 또한 탑정 기준 500~600mm 정도 중앙경간 쪽으로 이동하게 됩니다.

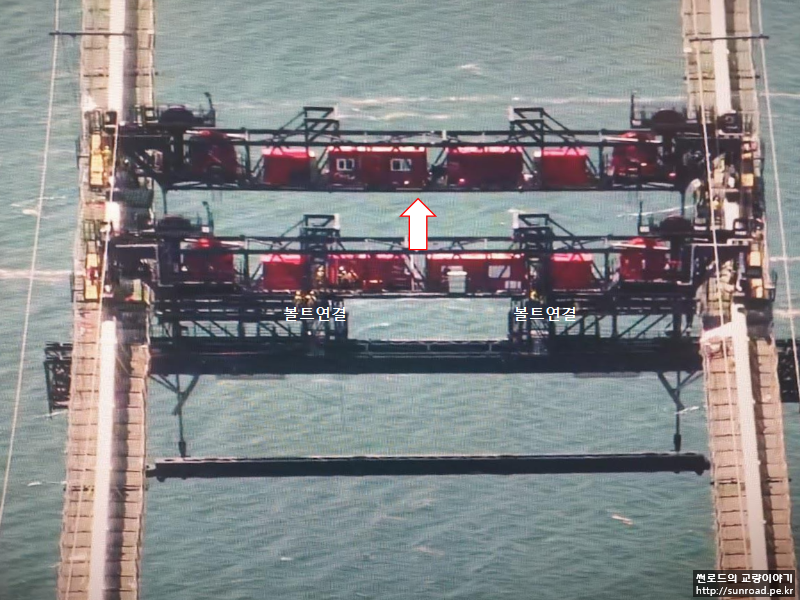

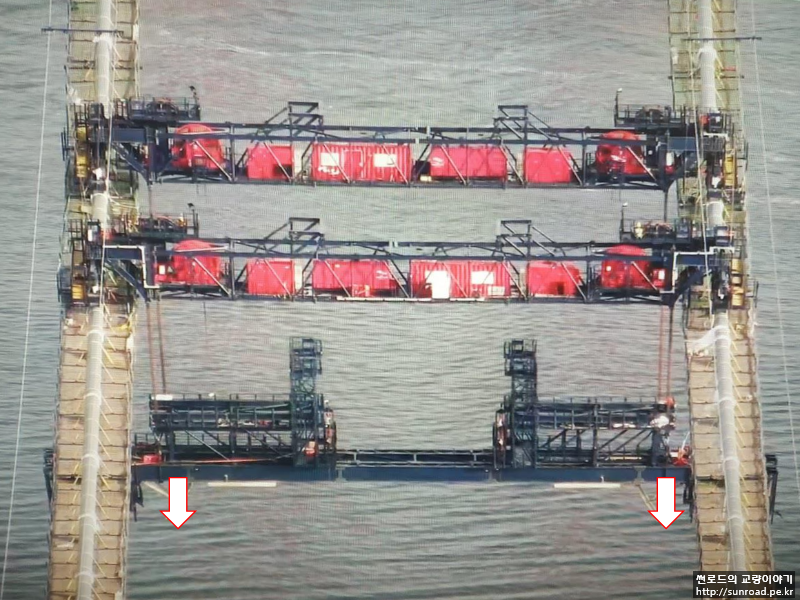

L/G 인양이 완료 후, 트러스 양 단부를 메인케이블 위치로 이동하고 중앙부 트러스를 들어 올리고 단부와 연결하여 메인 트러스를 폐합합니다. 트러스가 폐합되고 L/G본체가 Main Cable에 지지하게 되면 하부 Slef Erection System을 내린 후 Lifting Beam을 설치하여 설치를 완료합니다.
