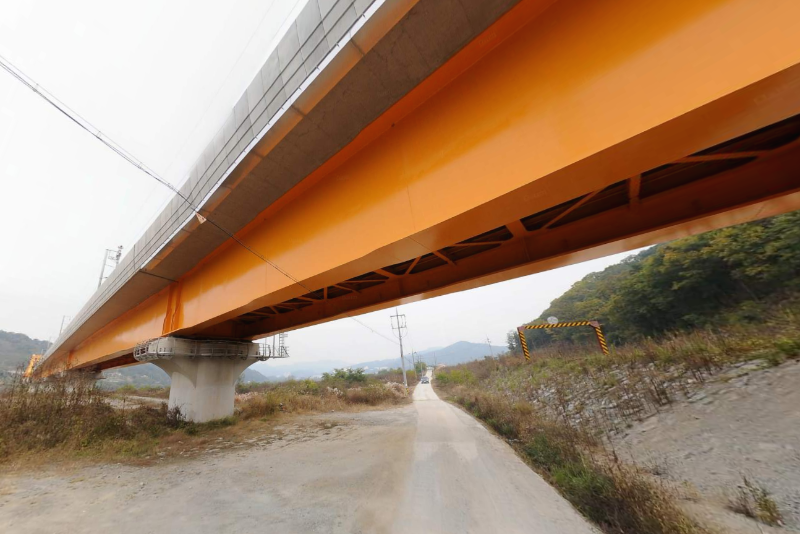

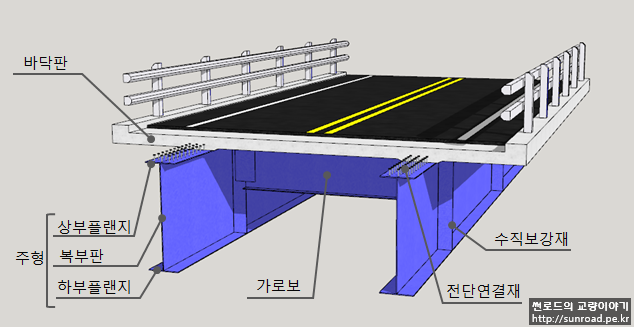

플레이트 거더교(Steel Plate Girder Bridge)는 강판형교(鋼板桁橋)라고도 하며 철판으로 I형의 거더를 만들고 그위에 콘크리트 슬래브를 얹은 형태의 교량으로 강 거더교의 가장 기본적인 형식이라고 볼 수 있습니다.
도로교 기준 보통 지간장 50m 정도가 경제적이며 휨, 전단에 대한 내하력이 우수하여 많이 과거 널리 시공되었으나 최근에는 다른 강교에 비해 그리 많이 적용되고 있지는 않습니다. 곡선교나 확폭부에 적용이 어렵고 브레이싱 등 부부재가 많아 시공성 및 유지관리성이 좋지 않다고 알려져 있습니다.

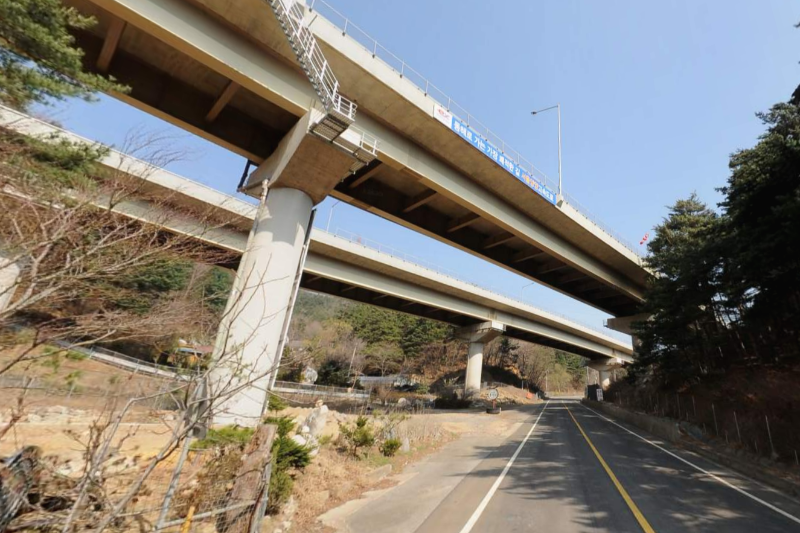

고강도, 두꺼운 후판의 제조 및 용접기술의 발전함에 따라 최근에는(2000년도 초반) 플레이트 거더교 설계 합리화를 통해 고강도 강재와 두꺼운 플레이트를 사용하고 거더수와 부부재를 줄인(강재량이 동급의 플레이트 거더의 2/3 정도 된다고 합니다.) 소수 주형교(小數主桁橋, 거더 개수가 적다는 뜻)가 도입되어 시공되고 있습니다.
