차낙칼레 교량 Cat walk 로프 가설 -2 (2020.10.29)



Catwalk Rope 시공 전경 몇장 더 올려봅니다. 현재 Leg당 12개의 catwalk rope 중 6~8개를 설치 완료하였습니다.

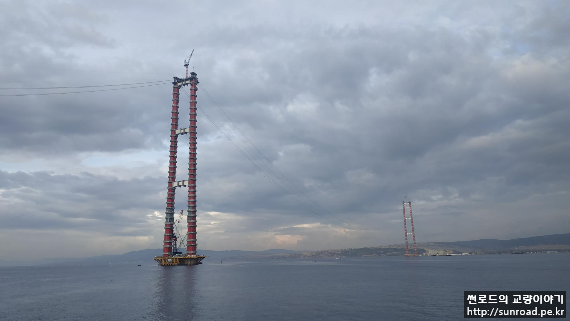

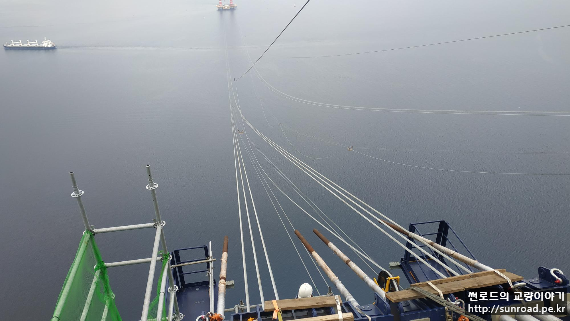

교량전경, catwalk을 가설하니 멀리서도 케이블이 눈에 잘 들어옵니다.

이전 post에서도 이야기 했듯이 중앙경간 catwalk은 hauling syste을 이용한 서스펜더공법을, 측경간은 바지선을 이용, 측경간측에서 rope를 끌고와서 주탑으로 끌어올려 설치하는 방법으로 시공되고 있습니다.

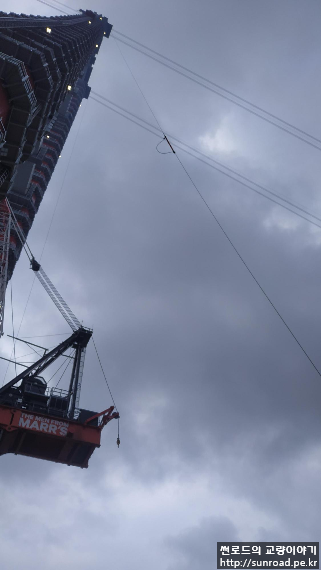

Rope Carrier가 catwalk rope를 달고 막 출발했습니다. Hauling 속도는 최대 10m/min으로 건너편 주탑까지 가려면 4시간 이상 소요된다.
Catwalk rope가 첫번째 suspender에 안착 하였다.
Catwalk rope unreeler는 주탑 하단부에 위치하고 있다.

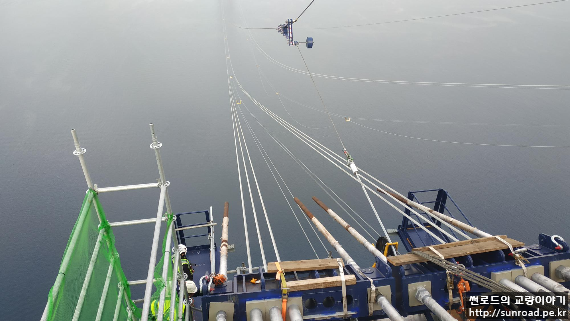

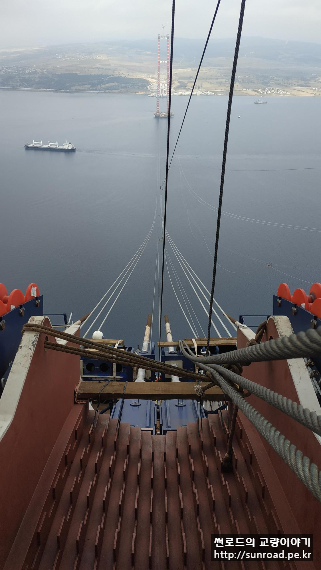

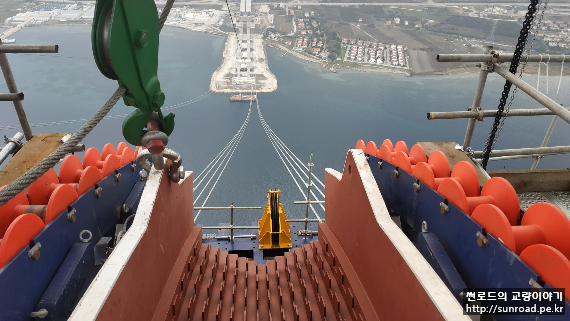

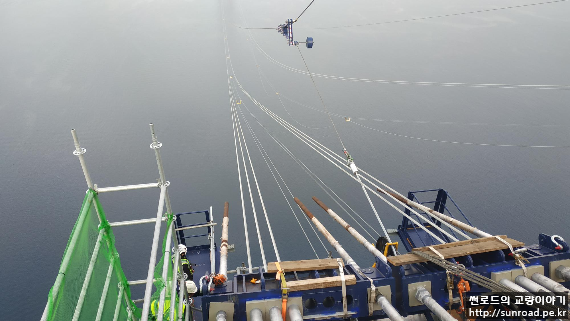

(좌) 탑정 새들에서 바라본 중앙경간 전경 / (우) 측경간 전경

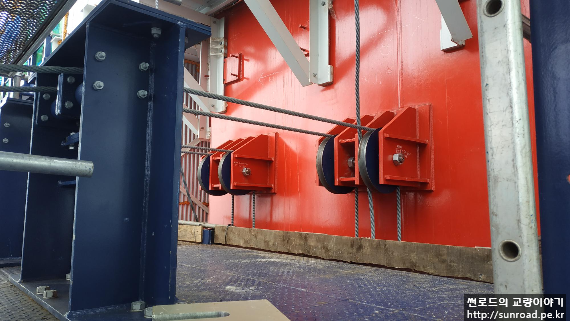

(좌) Suspeder Rope Roller / (우) Sunspender Rope 정착부



측경간은 바지선을 이용하여 측경간부터 로프를 해저바닥에 놓으며 주탑위치까지 끌고와서 타워 윈치를 이용 끌어올려 주탑에 소케팅합니다. 이후 앵커리지측에 소켓팅하여 완료합니다.

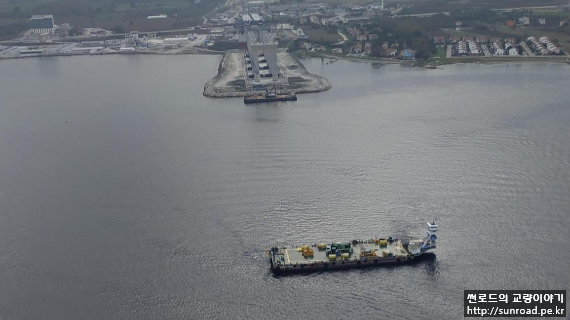

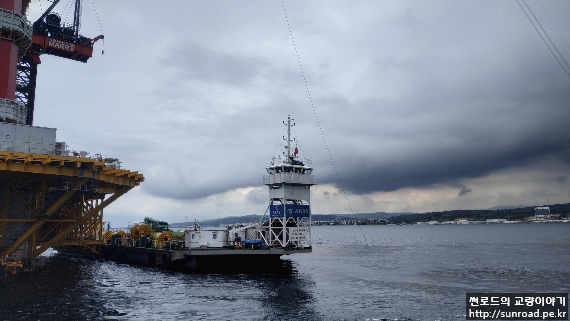

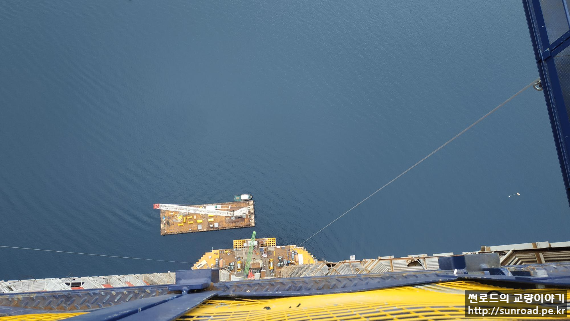

바지선을 이용하여 Catwalk Rope를 측경간측에서 끌고오고 있다

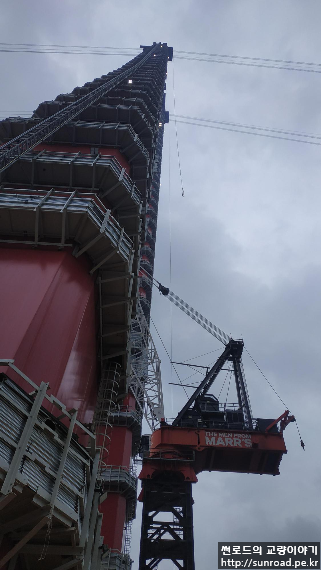

(좌) 주탑상단에서 윈치로프를 내리고 / (우) 윈치로프에 Catwalk 소켓을 연결하여 끌어 올린다

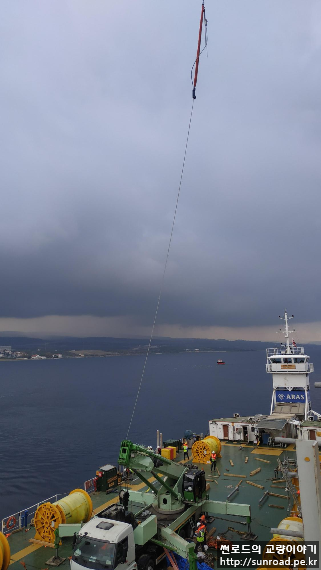

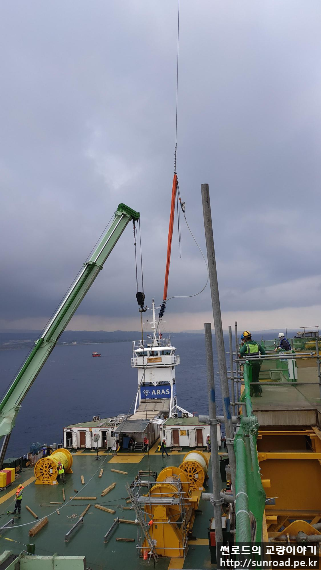

Catwalk Rope 인양중
해저바닥에서 catwalk rope가 끌여올려지고 있다

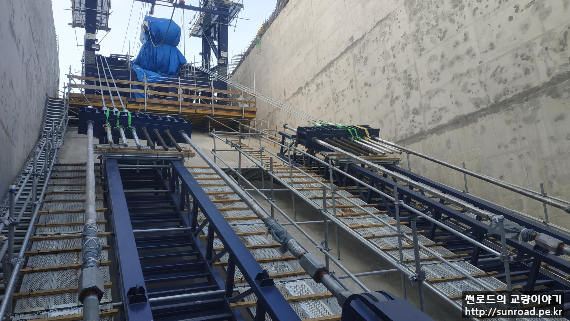

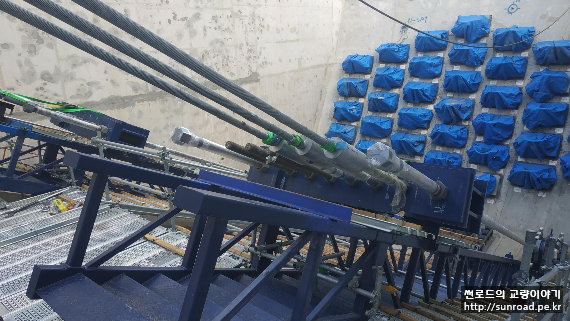

Catwalk Rope 정착부(아시아 앵커리지), 6개의 rope가 설치완료되었다

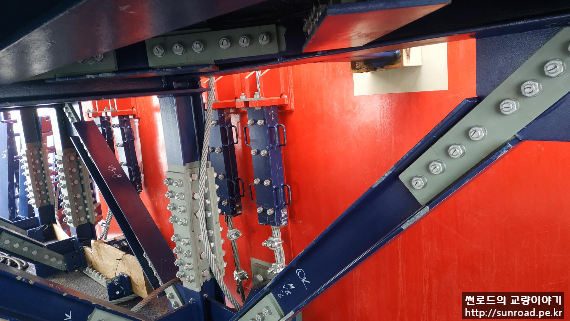

Catwalk rope 소켓은 앵커링빔에 강봉을 이용 정착한다

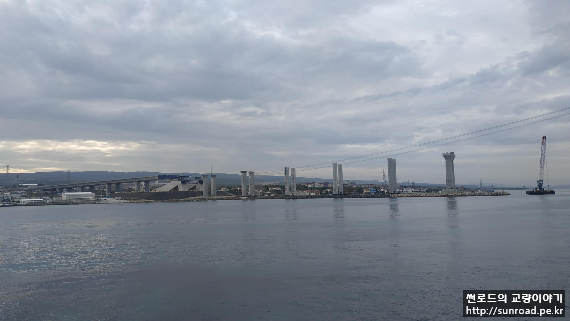

아시아 접속교 전경, ILM이 앵커리지 위치까지 도달했다.
