차낙칼레 교량 Catwalk Floor 가설-2 (2020.12.05)


Catwalk Floor 설치 두번째입니다. 이번주는 다행히도 날씨가 나쁘지 않아 주탑으로 올라갈 수 있었습니다.

차낙칼레 교량의 Catwalk Floor는 이전 포스트에서 기술하였듯이 측경간은 육상구간에서 크레인으로 설치후 일정 길이가 되면 타워윈치를 이용하여 타워까지 끌어올리고, 중앙경간은 유럽/아시아 타워에서 설치후 타워 윈치 및 Hauling Rope를 이용하여 catwalk rope를 따라 내려서 중앙방향으로 설치합니다. 자세한 내용은 아래 링크의 포스팅을 참조해 주세요

2020/12/01 - [Canakkale Bridge] - 차낙칼레 교량 Catwalk Floor 가설-1 (2020.11.29)



 >> 측경간 Catwalk Floor 설치

측경간 floor는 앵커리지엣 부탑까지는 크레인을 이용하여 육상 설치하였고, 부탑위치에서 6m 단위로 floor 및 U-frame을 설치후 타워윈치로 이동하고 다시 6m를 연결하는 것을 반복하여 일정길이(주로 144m, Cross Bridge 간격)가 되면 전체를 타워에서 윈치로 주탑까지 끌어올려 설치합니다.

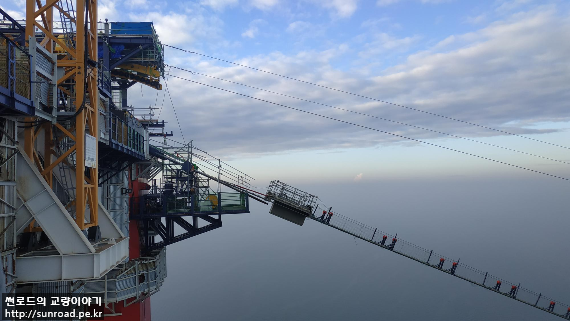

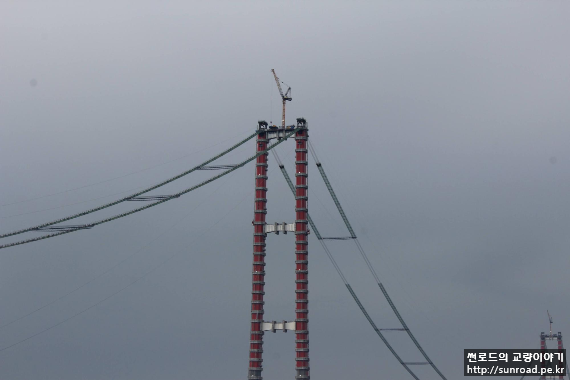

두번째 Catwalk Floor 인양중 (유럽측, Croos Bridge 이용, 144m)

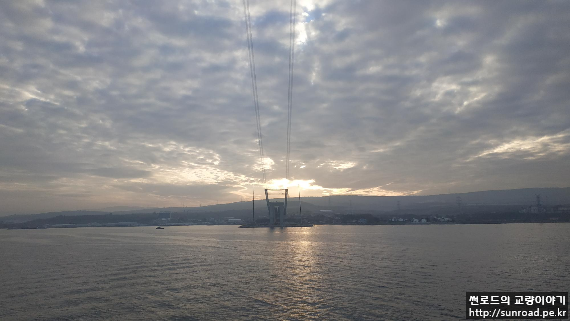

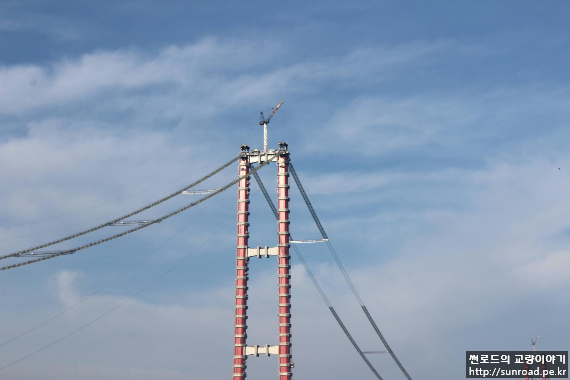

첫번째 Catwalk Floor 인양 (아시아측 Towing wegon 이용, 160m)



>>중앙경간 Catwalk Floor 설치

중앙경간은 주탑에서 아래로 내리는 방법으로 설치합니다. 먼저 Cross Bridge(유럽측) / Towing Wegon(아시아측)을 설치후 Floor를 설치해줍니다. Catwalk floor가 중력에 의해 아래로 내려가려하므로 타워윈치를 이용하여 잡아줍니다. 윈치를 풀며 floor 및 U-frame을 설치하다 일정길이가 되면(최대 288m) 마지막으로 Riding wegon을 설치하고 윈치를 풀어 중앙쪽으로 내리고, Catwalk Floor가 더이상 내려가지 않게 되면 Hauling Rope을 이용하여 끌어서 중앙으로 이동 시켜 설치합니다.

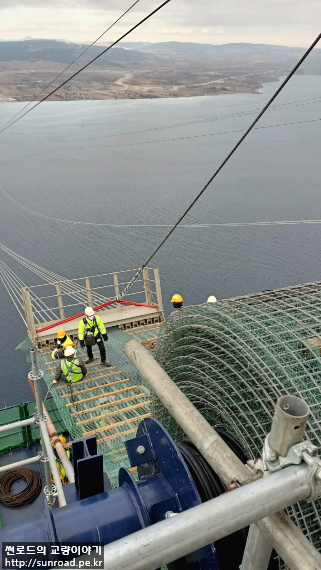

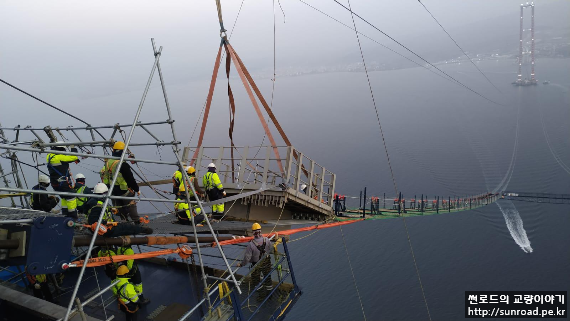

(좌) Towing wegon 설치, 아시아측 / (우) Catwalk Floor 및 U-frame 설치
(좌) Rideing Wegon 설치 / (우) Catwalk 이동중 (유럽측)

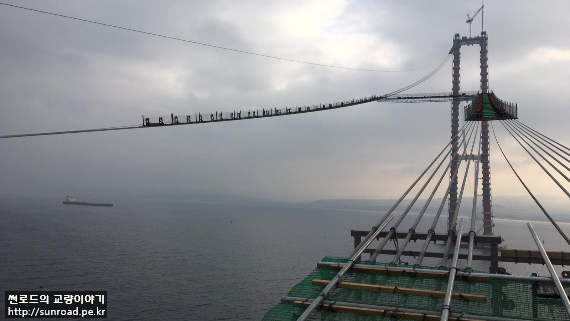

아시아측 Catwalk Floor 설치전경, Cross Bridge가 설치되어 있다.

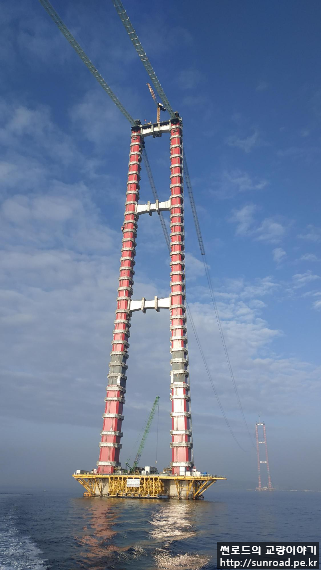

주탑시공전경(아시아), 측경간 floor 160m 구간이 설치후 주탑으로 이동이 완료되었고, 중앙경간 floor는 첫번째 144m 구간의 설치가 진행중이다. 설치완료후 중앙경간으로 내릴 예정이다.

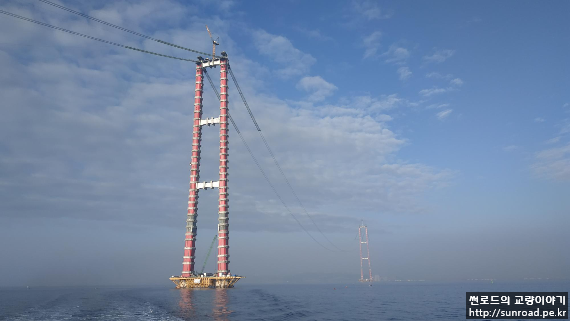

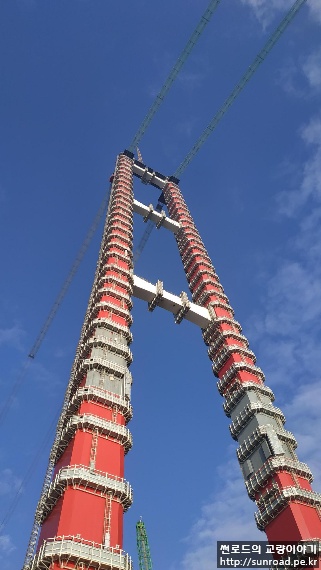

주탑전경, 아시아

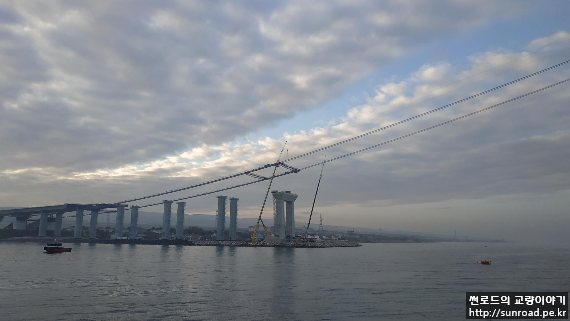

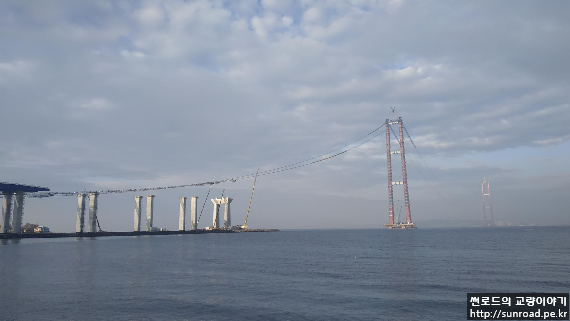

측경간 전경, 아시아

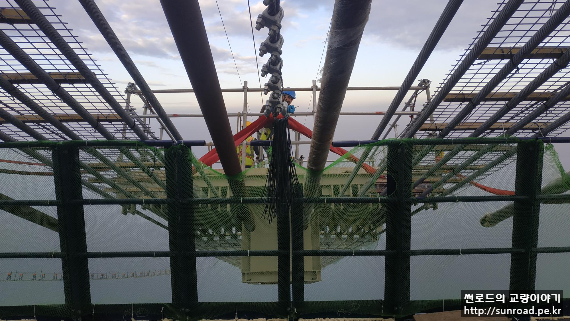

(좌) Riding wegon / (우) 아시아측 중앙경간 catwalk floor 설치전경
아시아측 주탑에서 바라본 측경간 catwalk floor 설치 전경

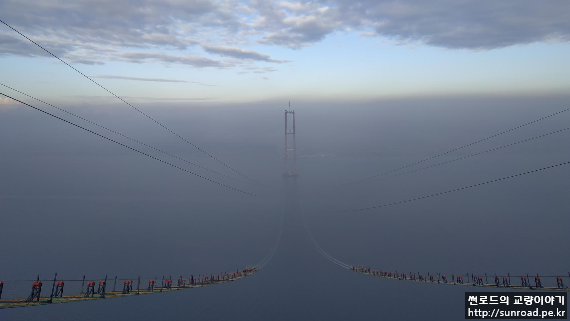

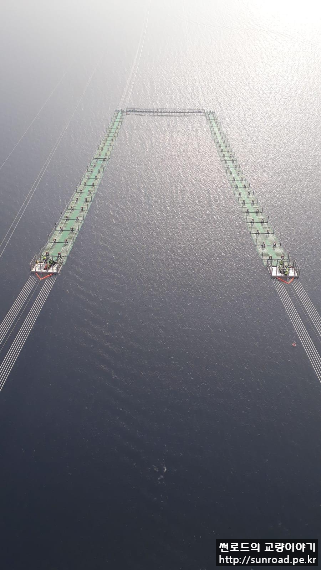

아시아측 주탑에서 바라본 중앙경간 catwalk floor 설치 전경
