차낙칼레 교량 Catwalk Floor 가설-1 (2020.11.29)


지난 10월 말 Catwal Rope 가설관련 포스팅후 1달정도가 지났네요.. 그동안 Catwalk rope 가설을 완료하고 현재 Catwalk floor를 설치하고 있습니다.

간만에 주탑에 올라가려는데 가는날이 장날이라고 안개가 짙게 껴서 가던배가 배가 돌아와 주탑에는 가지 못하고 대신 측경간 Catwalk을 탔습니다.

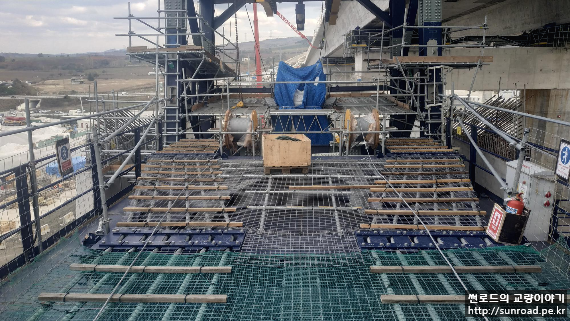

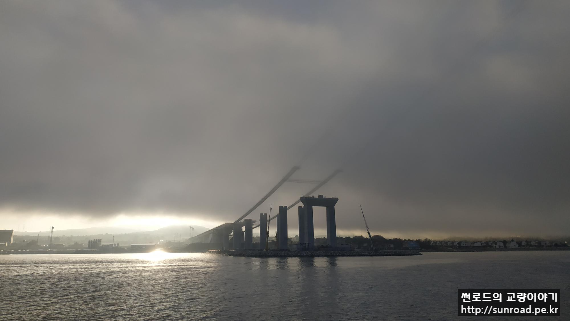

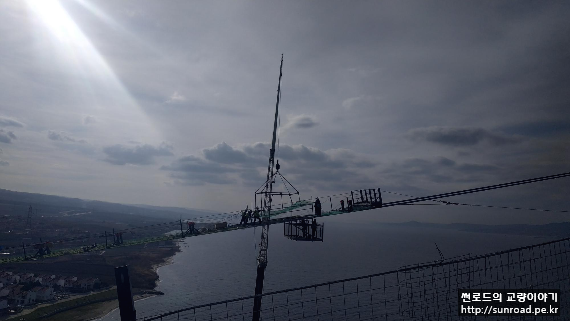

Catwalk Floor를 설치중 전경, 안개가 짙어 배를 주탑에 가지 못하고 배가 돌아왔다.

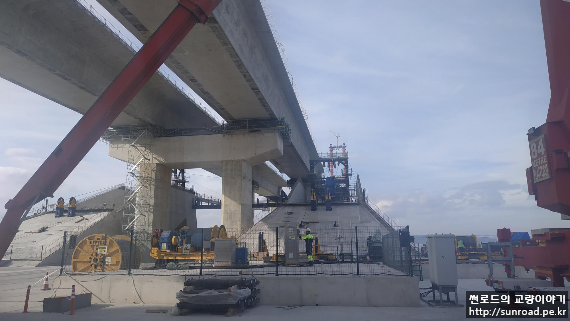

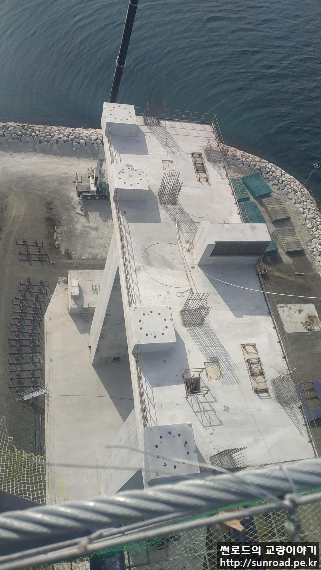

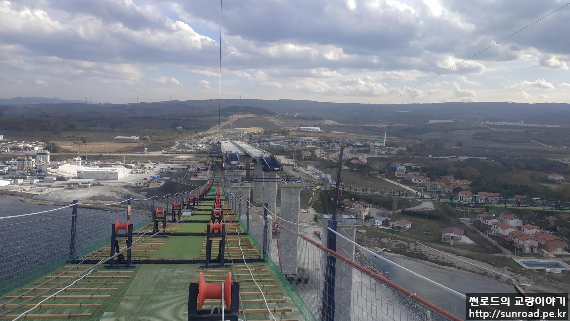

(좌) 아시아 앵커리지 전경 / (우) 앵커리지 Cross Bridge에서 바라본 전경, 접속교가 앵커리지를 통과하였다.

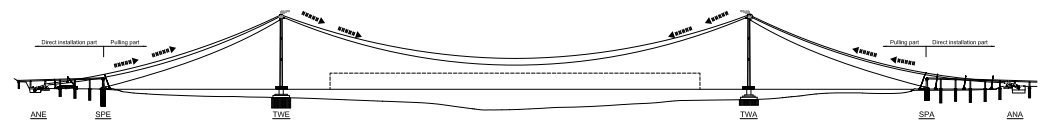

차낙칼레 교량의 Catwalk Floor는 아래 그림과 같이 측경간은 육상구간에서 크레인으로 설치후 타워윈치를 이용하여 타워까지 끌어올리고, 중앙경간은 타워에서 윈치를 이용하여 catwalk rope를 따라 내려서 설치합니다.

Catwalk floor 설치개요
앵커리지에서 부탑까지의 구간은 크레인을 이용하여 설치하였다 (유럽측)

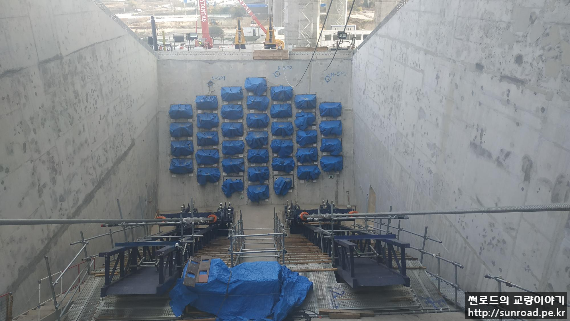

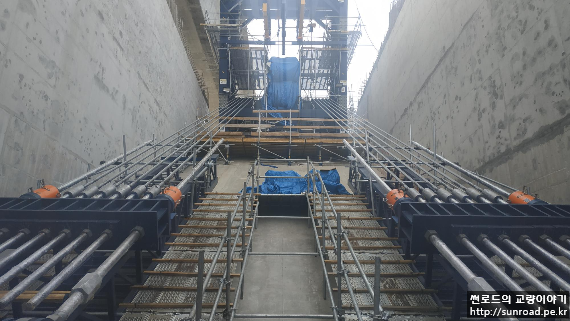

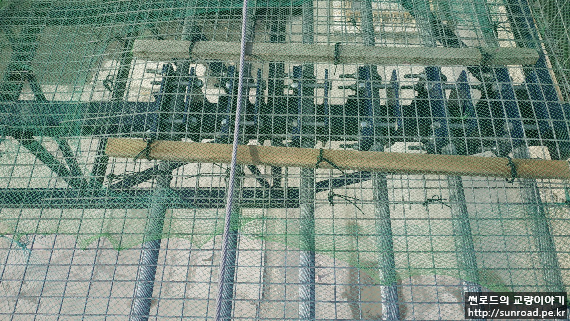

Splay Chamber내부의 Catwalk 앵커리지 전경
(좌) 스플레이 벤트의 Catwalk Rope / (우) Skew Frame, Catwak Rope를 벌려주는 역활을 한다.

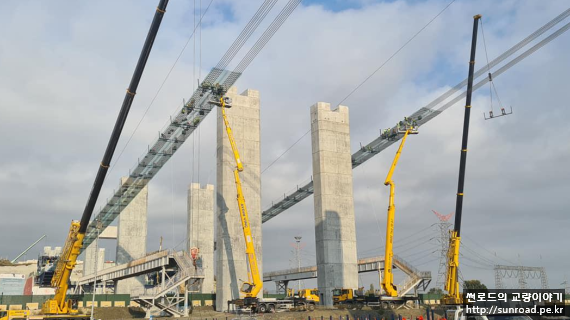

앵커리지부터 부탑 사이는 크레인을 이용하여 육상에서 floor를 설치하였습니다.

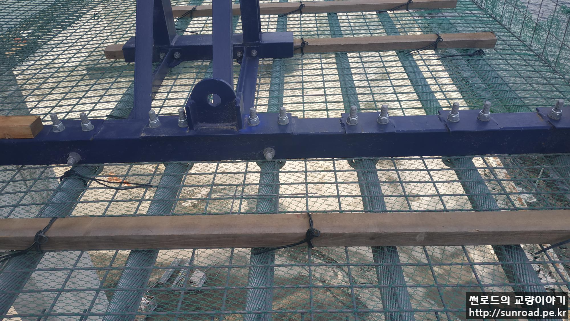

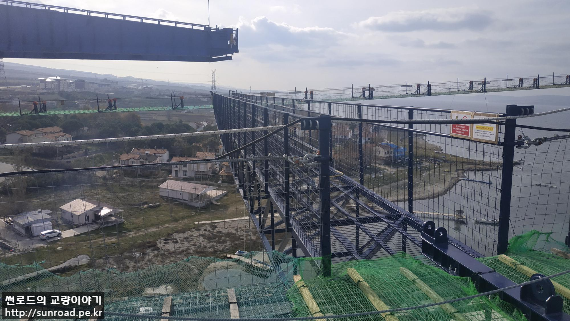

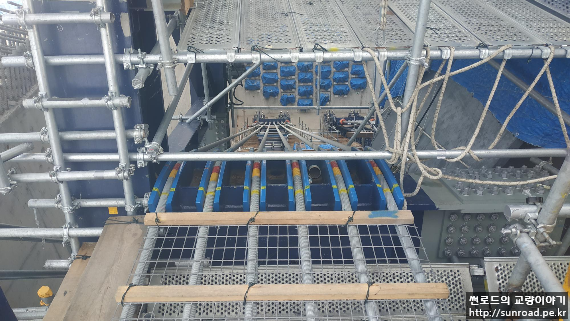

(좌) Crane 설치구간 Catwalk 전경 / (우) U-frame은 catwalk rope에 U-bolt를 이용 체결하였다.

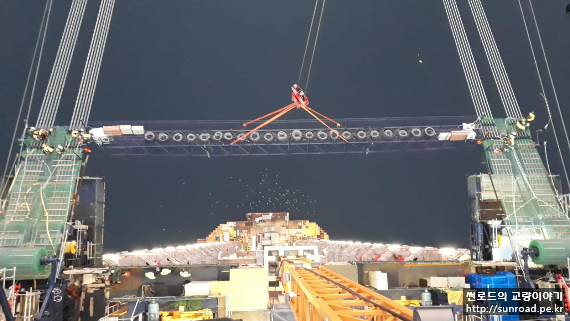

Cross Bridge는 144m 마다 설치하는 것으로 계획되었습니다.

(좌) Cross Frame 체결상세 / Cross Frame 전경

측경간 Catwak Floor는 부탑위치에서 6m 길이의 Floor를 크레인으로 설치하고 타워윈치로 끌어당긴후 다시 6m floor를 이어서 붙이는 것을 반복하여 일정 길이가 되면(Towing wegon 구간 160m, Cross bridge 구간 144m) 타워 윈치로 타워까지 끌어당겨 설치합니다.

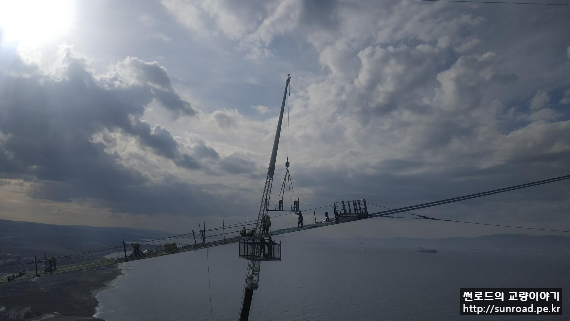

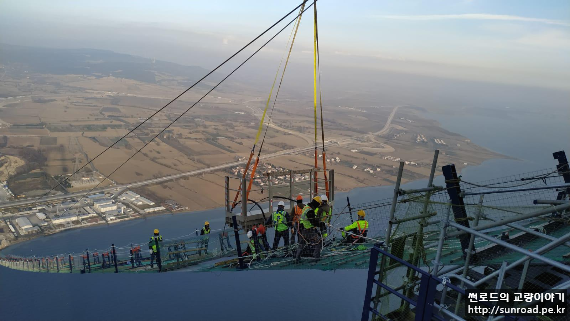

(좌) Floor 인양 및 설치 / (우) U-frame 설치
Tower Winch를 이용하여 floor 이동
첫번째 floor(160m) 인양전경(유럽측)
인양완료후 Towing Wegon 해체

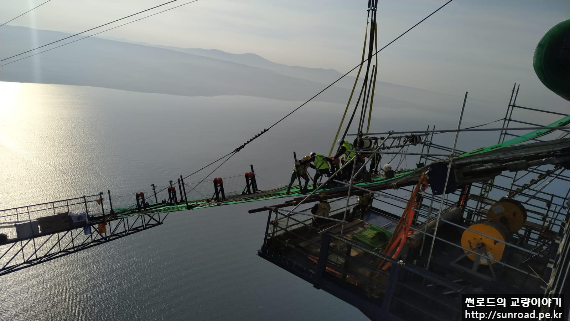

중앙경간은 주탑에서 부터 설치하여 내리는 방식으로 설치합니다. Floor mesh는 약 70m 정도씩 unrealer에 감아 탑정벤트에 설치하고 풀면서 U-frame과 함께 설치합니다.

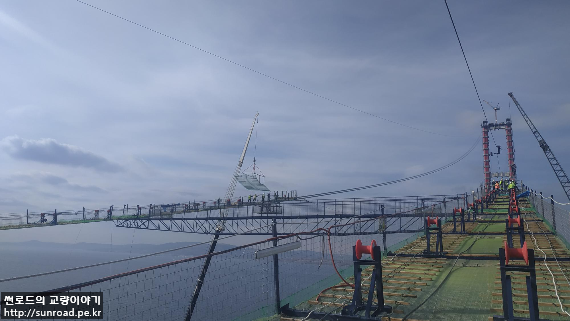

중앙경간 Cross Bridge 설치

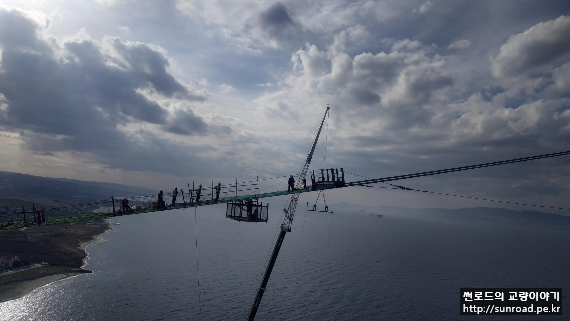

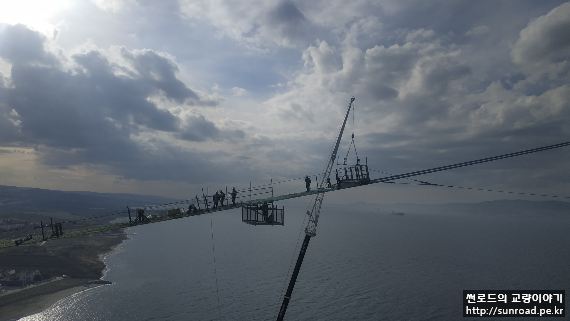

 중앙경간 Catwalk floor 설치

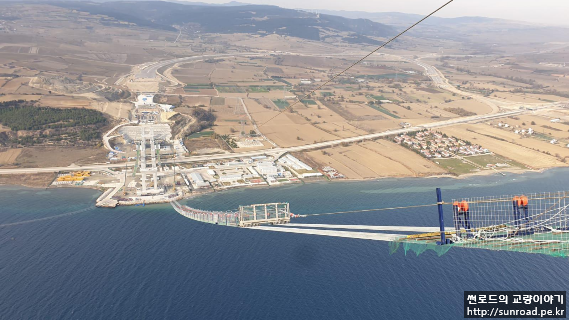

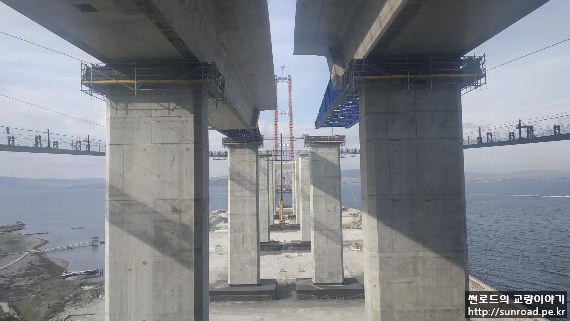

Catwalk에서 바라본 부탑(좌) 및 접속교 전경(우)
