Catwalk Floor 설치 두번째입니다. 이번주는 다행히도 날씨가 나쁘지 않아 주탑으로 올라갈 수 있었습니다.
차낙칼레 교량의 Catwalk Floor는 이전 포스트에서 기술하였듯이 측경간은 육상구간에서 크레인으로 설치후 일정 길이가 되면 타워윈치를 이용하여 타워까지 끌어올리고, 중앙경간은 유럽/아시아 타워에서 설치후 타워 윈치 및 Hauling Rope를 이용하여 catwalk rope를 따라 내려서 중앙방향으로 설치합니다. 자세한 내용은 아래 링크의 포스팅을 참조해 주세요
2020/12/01 - [Canakkale Bridge] - 차낙칼레 교량 Catwalk Floor 가설-1 (2020.11.29)

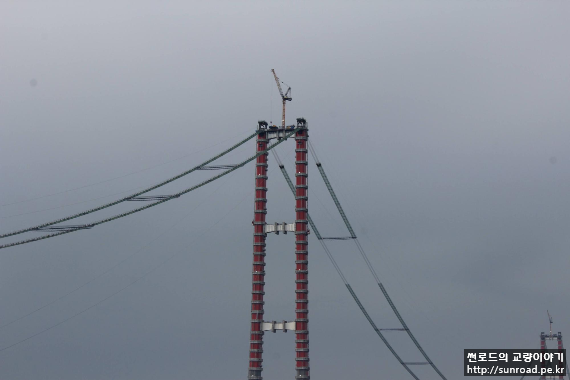

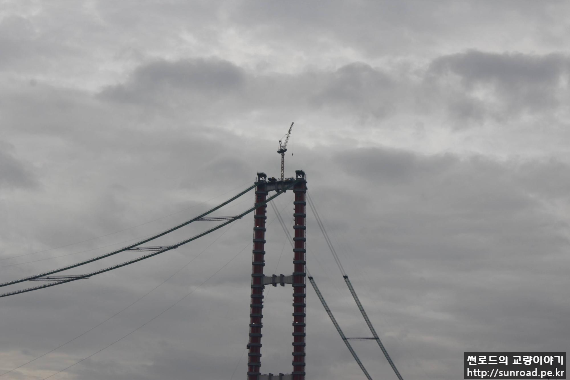

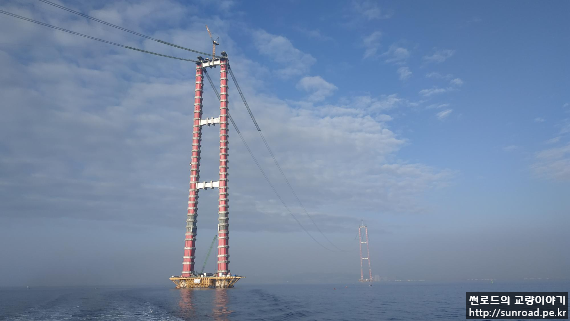

>> 측경간 Catwalk Floor 설치

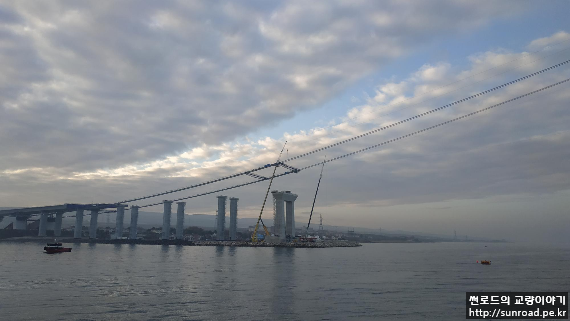

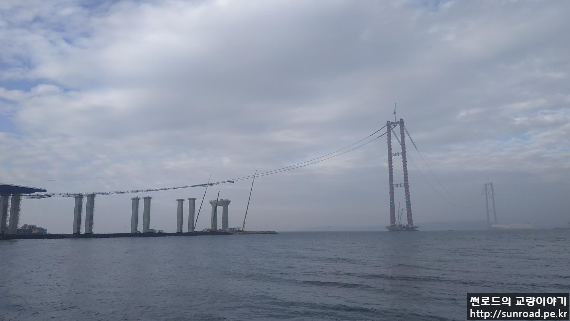

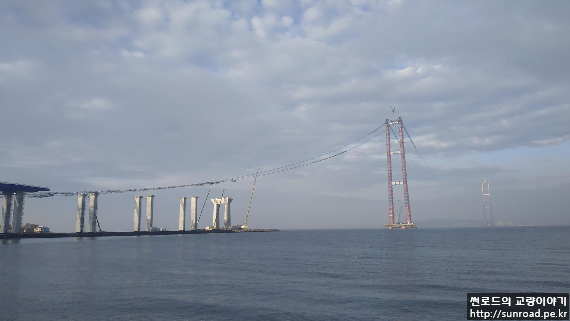

측경간 floor는 앵커리지엣 부탑까지는 크레인을 이용하여 육상 설치하였고, 부탑위치에서 6m 단위로 floor 및 U-frame을 설치후 타워윈치로 이동하고 다시 6m를 연결하는 것을 반복하여 일정길이(주로 144m, Cross Bridge 간격)가 되면 전체를 타워에서 윈치로 주탑까지 끌어올려 설치합니다.

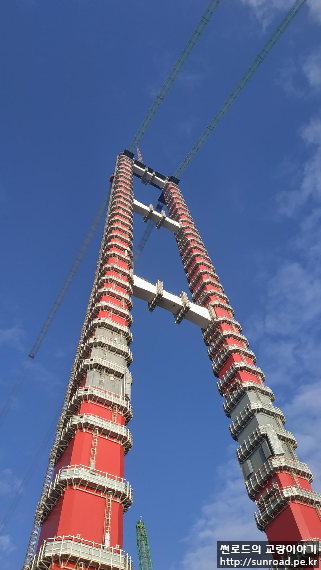

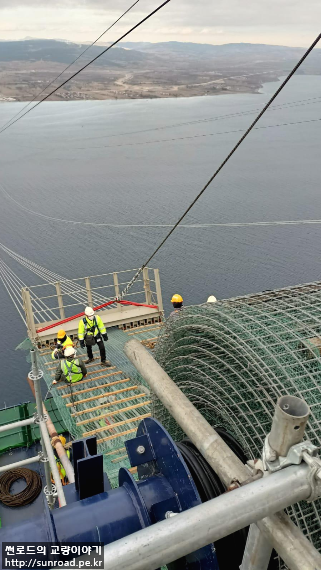

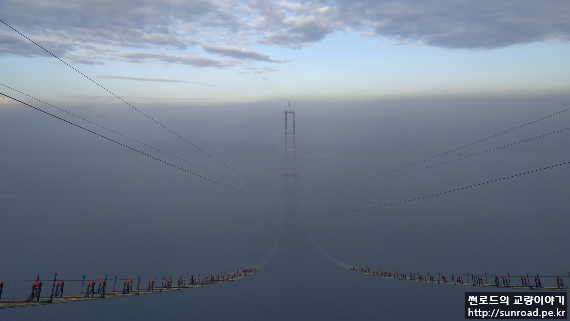

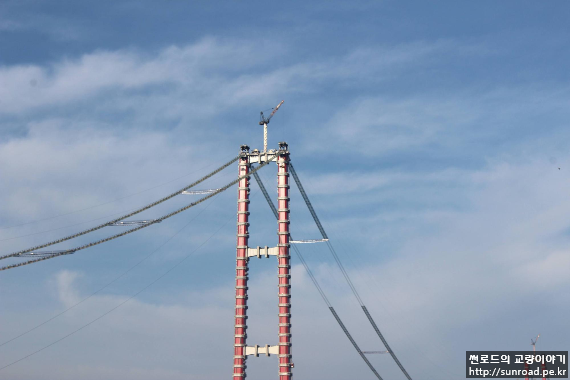

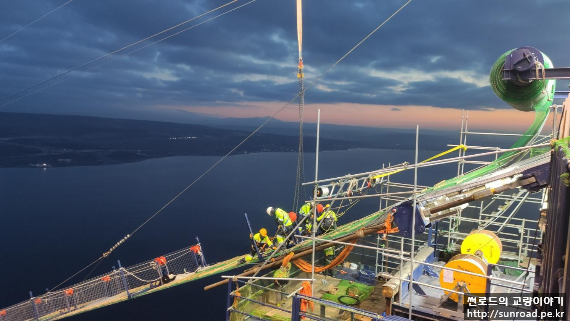

>>중앙경간 Catwalk Floor 설치

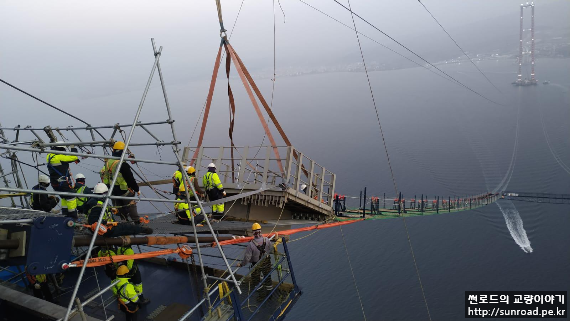

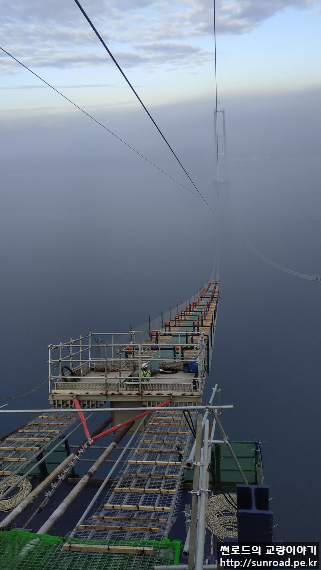

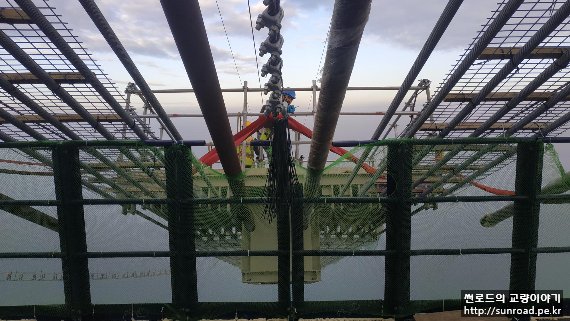

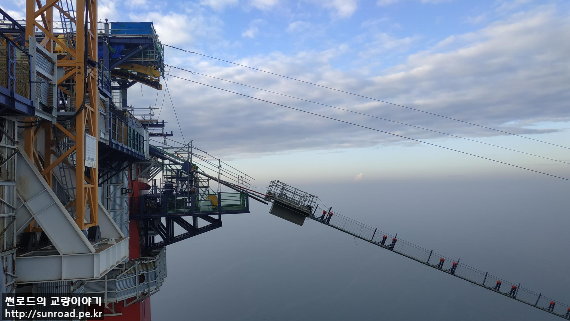

중앙경간은 주탑에서 아래로 내리는 방법으로 설치합니다. 먼저 Cross Bridge(유럽측) / Towing Wegon(아시아측)을 설치후 Floor를 설치해줍니다. Catwalk floor가 중력에 의해 아래로 내려가려하므로 타워윈치를 이용하여 잡아줍니다. 윈치를 풀며 floor 및 U-frame을 설치하다 일정길이가 되면(최대 288m) 마지막으로 Riding wegon을 설치하고 윈치를 풀어 중앙쪽으로 내리고, Catwalk Floor가 더이상 내려가지 않게 되면 Hauling Rope을 이용하여 끌어서 중앙으로 이동 시켜 설치합니다.

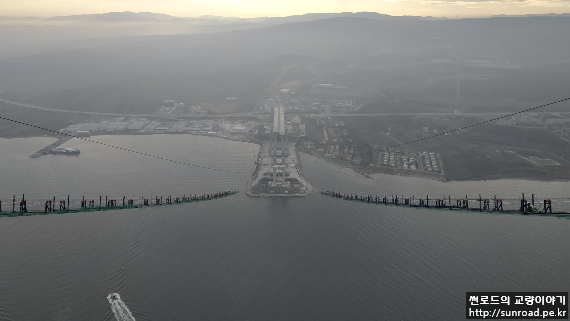

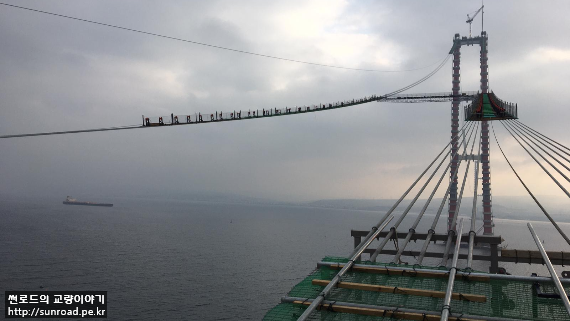

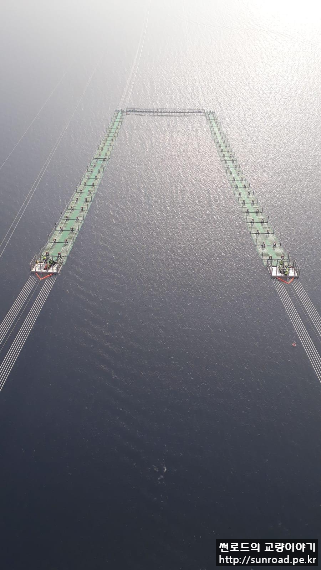

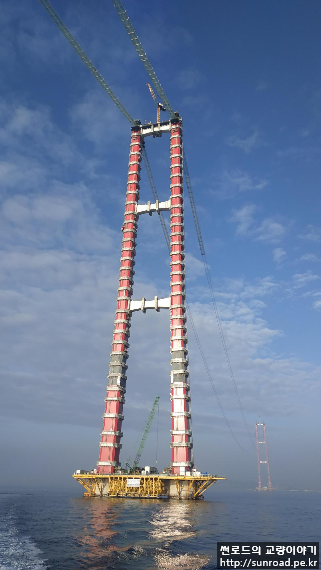

>> 중앙경간 Catwalk Floor 이동전경
