차낙칼레 교량 Cat walk 로프 가설-1 (2020.10.18)



Suspender Rope를 가설을 완료한 후 Catwalk Rope를 가설하고 있습니다.

Catwalk Rope는 직경 50mm, 길이 2,060m(중앙경간),  1,090m/1,180m(측경간, 유럽/아시아)로 계획되어 있으며 Leg당 12개로 계획 되었습니다. 측경간은 로프를 바지선으로 주탑위치로 끌고간 후 탑정가시설 및 새들에 연결되어 있는 앵커링 빔에 정착하는 방식으로, 주경간은 Rope Carrier 를 이용하여 가설하고 있습니다.

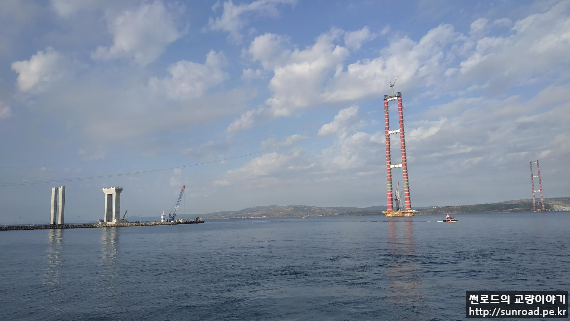

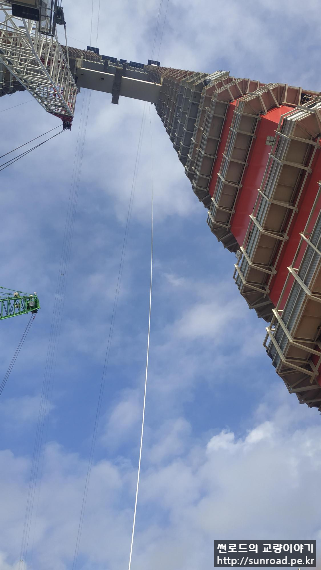

아시아측 타워전경, Catwalk Rope 가설중이다.

10월 현재 Temporary Hauling Rope, Suspender Rope가설이 완료되었고, Catwalk Rope를 가설하고 있습니다. 다른 Rope들은 멀리서 잘 안보이는데 Catwalk Rope는 워낙 두꺼워서인지 멀리서도 잘 보입니다.

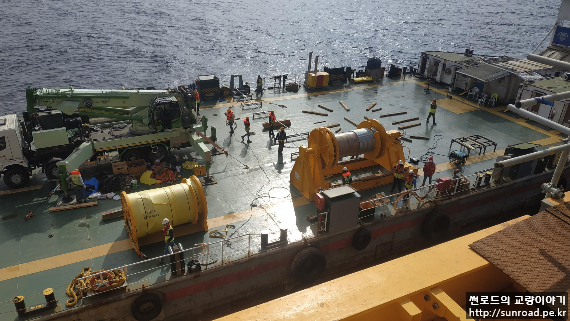

중앙경간 Catwalk은 아시아 측 주탑 하단에 설치된 Unreeler(아래 좌측사진)에서 탑정으로 윈치를 이용 끌어올리고(아래우측사진), 이를 Rope Carrier에 연결하여 유럽측 주탑으로 끌고가 정착하는 방식으로 시공중입니다.

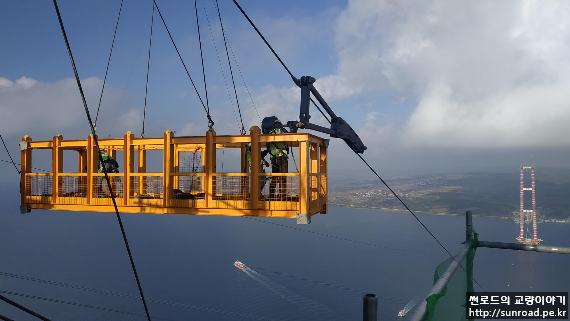

주경간 Catwalk Rope 가설준비 작업중 (아시아 북측 Leg)

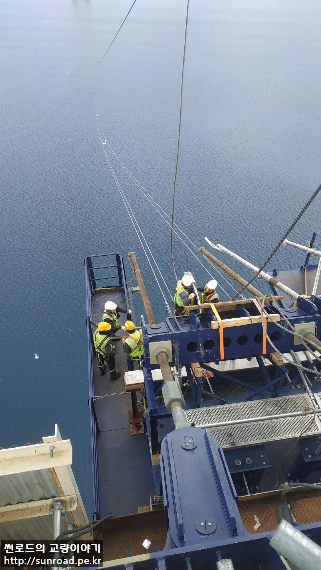

Rope Carrier에 Catwalk Rope를 연결하기 위한 Connection Rope를 연결중이다.

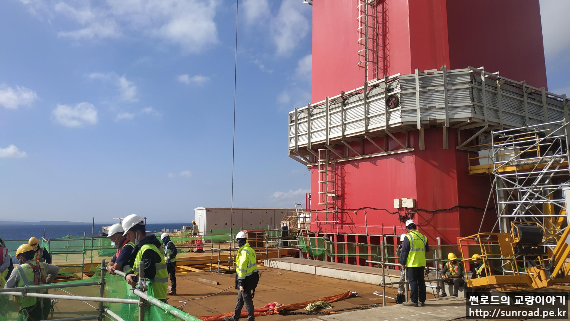

(좌) Catwalk Rope Socket에 Connection Rope 연결중 (우) Conenction Rope 연결 및 Catwalk Rope 가설 준비 완료

모든 준비가 끝나고 탑정 벤트위에 올라가서 Rope 날리는 장면을 동영상으로 찍으려 했지만 바람이 점점 거세게 부는 바람에 대기만 하다 결국 로프 가설 작업이 중지 되었습니다 -.-;;. 아시아 주탑에서 유럽까지 Rope를 날리는데만 4~5시간정도 걸리고 Socketing 하는 시간까지 하면 어두워지기 전까지 작업이 불가능 하기 때문입니다.

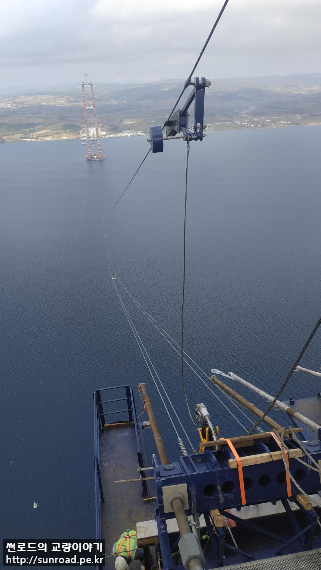

아시아 남측 Leg 전경, Catwalk Rope 2개가 설치되어 있다.

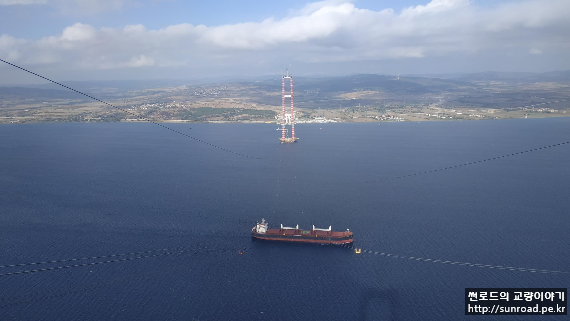

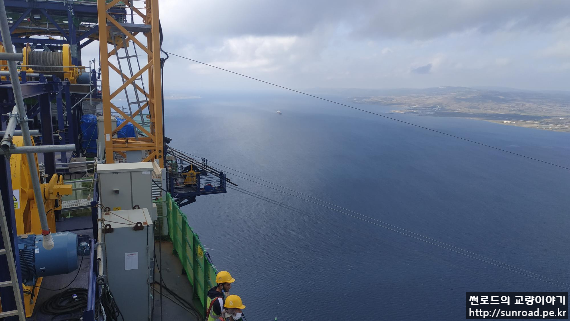

아시아 주탑에서 바라본 주경간 전경

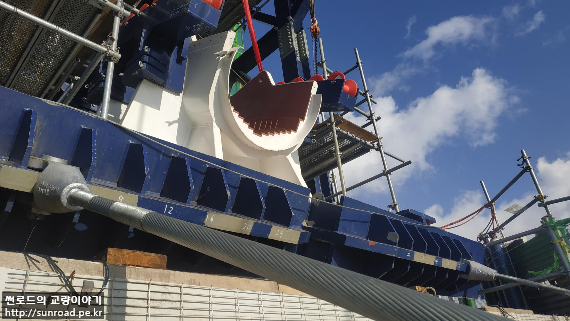

Catwalk Rope Anchoring Beam, 2개의 Catwalk Rope가 정착되어 있다. (아시아 북측 측경간)

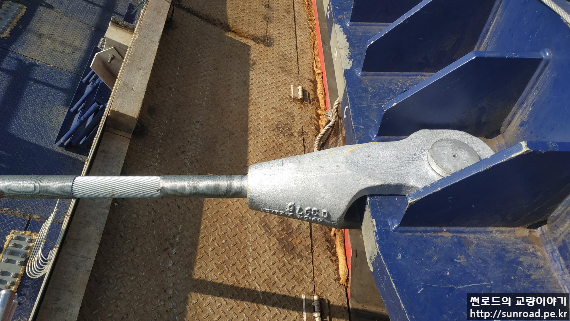

Catwalk Rope Socket

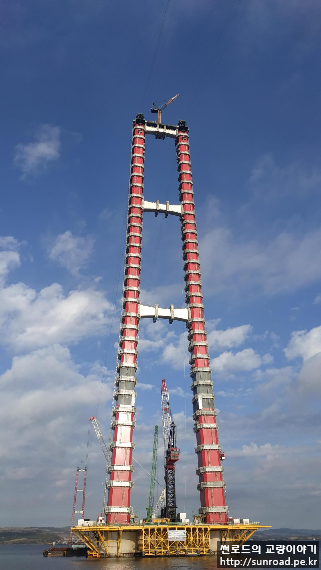

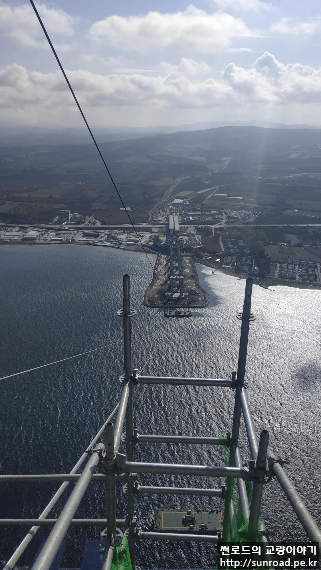

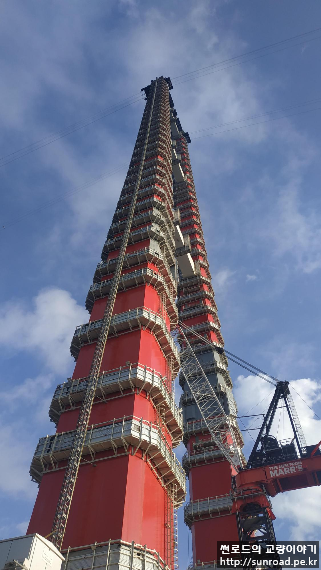

(좌) 주탑에서 바라본 측경간 전경 / (우) 주탑하단에서 찍은 주탑전경

측경간 catwalk 가설은 Side Span Pier 위치에서 주탑까지 바지선을 이용하여 Rope를 해저바닥에 놓으며 예인 한 후 Winch를 이용, 탑정으로 끌어올려 설치합니다.

측경간 Catwalk Rope 가설중, 사진에 보이는 바지선을 이용, 주탑까지 끌고간다.

주탑에 도착한 바지선. Unreeler에 Catwalk Rope가 조금밖에 남지 않았다.

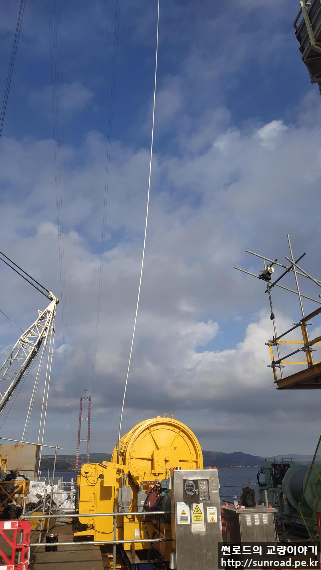

Catwalk Rope를 연결하여 끌어올리기 위한 Winch Rope

주탑에 Catwalk Rope를 Socketing한후 앵커리지 정착부에 Socketing 하여 측경간 Catwalk Rope가설을 완료합니다.

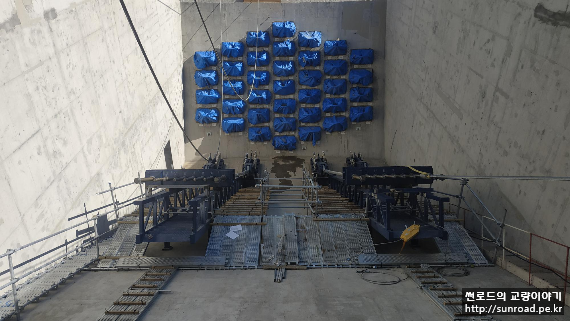

Catwalk Rope 정착부 (아시아 앵커리지)

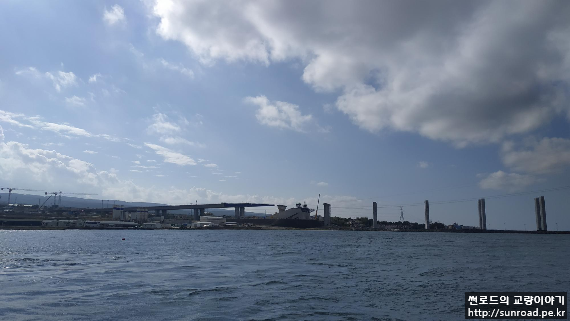

 아시아측 앵커리지와 ILM으로 시공하는 접속교 전경
