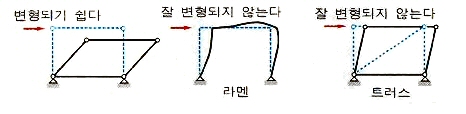

라멘이란 교량의 기둥과 보를 강결로 연결하여 외부 하중을 보와 기둥의 휨강성으로 저항하여 전체구조의 강성을 높인 구조를 말합니다.

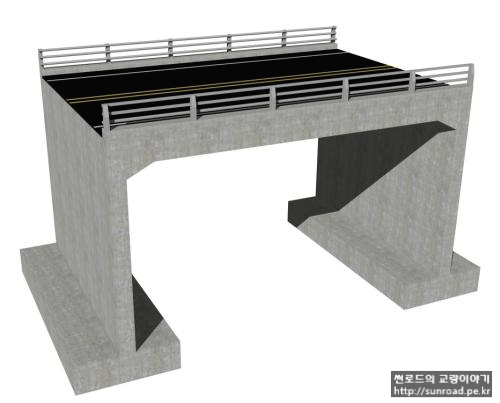

문형라멘교

교량에서의 라멘구조는 상부구조를 하부구조로 지지하는 대신 상부 및 하부구조를 강결로 연결하여 문형태로 구성한 구조를 이야기 합니다.
라멘교의 역학적 거동은 아치교와 비슷하며 지점의 구조에 따라 문형라멘교, π형라멘교, V각 라멘교 등이 있습니다. 또한 몇개의 경간을 연결시킨 연속 라멘교도 있습니다.
라멘교는 통상적인 거더교에 비해 형고를 낮출수 있어 주로 형하공간 확보가 필요한 도로의 횡단교량이나 하천통과 구간등에 적용됩니다.
또한 V각라멘등은 장경간 교량에 적용하기도 합니다.

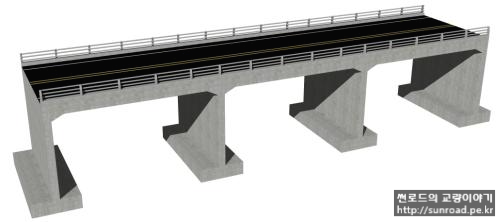

연속라멘교

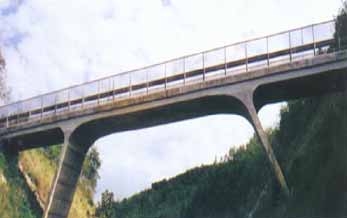

π형 라멘교

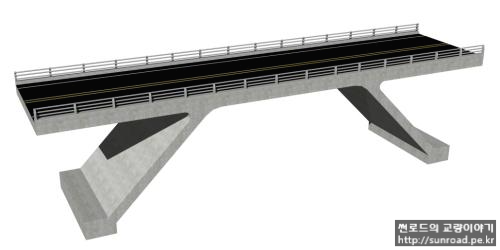

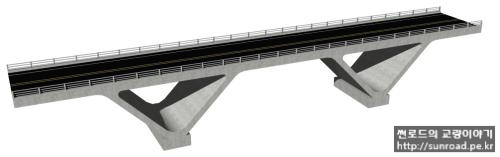

V각 라멘교

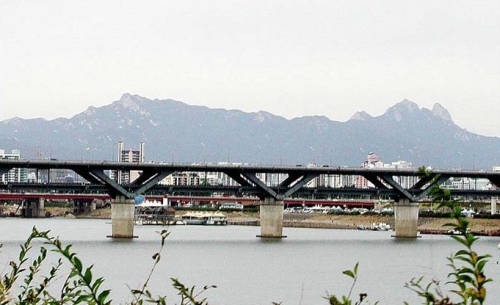

π형라멘교 - 금평육교 / V각라멘교 - 청담대교
