PSC빔교는 I형의 프리스트레스 콘크리트 거더 위에 교량 슬래브를 얹은 형태의 교량으로 주로 20~40m의 단지간에 많이 적용되는 교량입니다.
다른 거더교에 비해 공사비가 저렴하여 그리 긴 지간장이 필요없는 경우에 많이 사용됩니다.

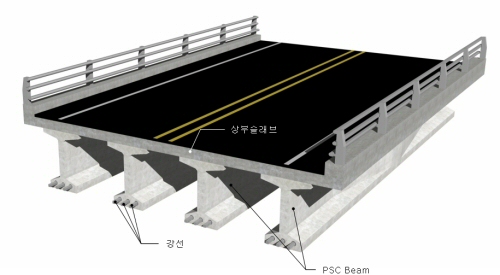

PSC빔교의 구성

공사비가 저렴하다 보니 민자도로는 거의다 PSC빔으로 많이 설계하더군요..--;;
PSC빔교는 30m 지간에서 형고가 보통 2m 정도로 형고가 다소 높은 편인데 하부에 도로가 있거나 해서 형하공간을 확보하기 PSC빔교에 비해 형고를 낯춘 교량들이 있습니다.
Preflex교(약간 개념을 다르지만 PSC빔교에 포함시켰습니다.), IPC거더교, SPC거더교, e-Beam같은 교량들이 그것인데요...
이 모든 교량들이 기본적으로 콘크리트 거더에 프리스트레스를 주는 개념은 같습니다. 다만 프리스트레스를 주는 방법에 조금씩 차이가 있습니다.

Preflex교의 경우 강재빔에 미리 하중을 주어(Preloading) 변형을 시킨후에 콘크리트를 타설하여 콘크리트에 프리스트레스를 도입하는 개념입니다. PSC빔교에 비해 형고가 작아 형하공간에 제약이 있는 곳에 많이 가설됩니다.(주로 고속도를 횡단하는 교량에 많이 가설됩니다.)

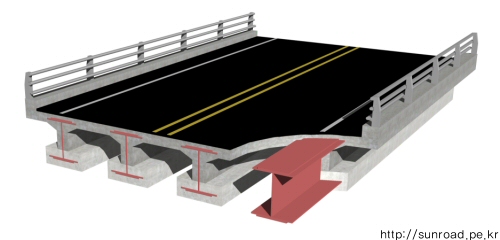

Preflex교

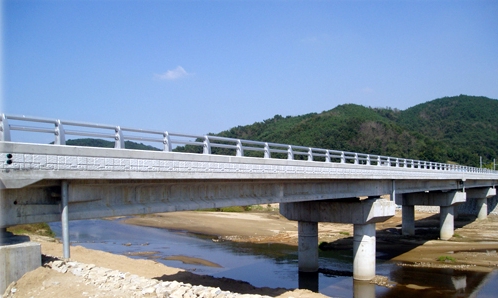

PSC빔교 / 프리플렉스교

댓글을 달아 주세요

">
  1. thumbnail
    스나
    2010.10.04 02:24

    뭐좀 여쭤봐도 될까요 ^^;;ㅎㅎㅎ 제가 과제를 하고 있는데 노들역 주변에 있는 노들고가도로가
    어떤구존지 궁금해서....^^ 논문을 찾아보니 상부가 PCI 구조라고 하는데 PCI 라고 검색하면 뭔지가 잘 안나와서요ㅠㅠ 이거와 비슷하게 하부가 생긴것 같은데 높이는 4.5M이고 길이는 500미터 정도 되는 4차선 고가입니다.. 사진을 첨부하고싶지만 안될것 같아서;ㅎㅎ 혹시 아시면 답변 좀 부탁드릴게요^^;

    • thumbnail
      Favicon of https://sunroad.pe.kr BlogIcon 썬로드
      2010.10.04 18:55 신고

      PCI 는 Prestressed Concrete I gider일것 같은데요... 위에 있는 PSC Beam교일겁니다.
      사진을 찾아봤더니 PSC Beam이네요...

    • thumbnail
      스나
      2010.10.08 19:59

      답변 감사합니다^^ 사진까지 찾아봐 확인해주시고
      ㅎ 노들고가도로가 PSC빔일 거라는 것이라는 말씀 이시지요? ㅎ

  2. thumbnail
    Favicon of http:// hjung1441 BlogIcon 금진
    2011.06.01 10:15

    일명 아이빔이라고도하지요,,, 잘보고갑니다,
