1. Warren트러스
 |
 |
상로의 단지간에 사용. 지간 60m정도까지 적용
2. Howe트러스
 |
 |
사재가 만재하중에 의하여 인장력을 받도록 배치한 트러스
3. Pratt트러스
 |
 |
사재가 만재하중에 의하여 인장력을 받도록 배치한 트러스 상대적으로 부재길이가 짧은 수직재가 압축력을 받는 장점이있다. 보통 45 ~ 60m에 적용

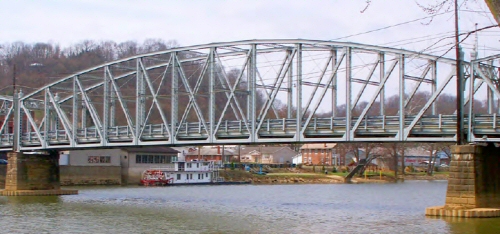

4. Parker트러스
 |
 |
Pratt트러스 상현재가 아치형의 곡선인 경우, 보통 지간 55 ~ 110m에 적용
5. K트러스
 |
 |
외관이 좋지 않으므로 주트러스에는 사용않함. 2차응력이 작은 이점이 있다. 보통지간 90m이상에 적용
6. Baltimore트러스
 |
 |
Subdivided(분격) 트러스의 일종으로 90m 이상의 지간에 적용한다.
기타트러스
 PENNSYLVANIA(PRATT) |
 WARREN WITH VERTICAL SUPPORTS |
 QUADRANGULAR WARREN |
 SUBDIVIDED WARREN TYPE |
 LATTICE |
 WHIPPLE |
 Whipple트러스 |
 PENNSYLVANIA트러스 |
수학자 중에 트러스교에 대해 이런것도 하는 사람이 있다고 하네요...
