한강의교량(7)...청담대교

by 썬로드 2005. 6. 1.


탄천을 따라 분당까지 이어지는 동부간선 연결도로로 접속이 이루어져 성동지역과 강남지역 사이의 교통난 해소와 분당신도시 주민들의 도심진출입시 관문의 역할을 맡고 있는 교량인 청담대교는 국내최초로 복층교량으로 건설되어 교량의 아래층에는 제2기 지하철 7호선 자양역-청담역간의 복선전철이 통과하게 되며, 윗층에는 강변도시고속도로와 장지I.C를 잇는 동부간선도로 연결도로가 통과하고 있습니다.

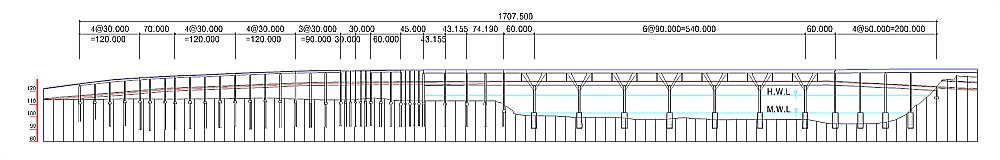

청담대교는 2000.12.23일 개통되었고 교장은 1.022.5m, 상층 교폭은 27m, 하층교폭은 10.8m로 이루어진 교량으로서 V각부와 교량 SPAN의 장대화(90m)로 구성된 전체교량은 새로운 시각적 느낌과 미려한 조형미를 추구하며 한강교량을 대표하는 상징물 중 하나입니다



또한 청담대교는 서울의 상징물로 인식시킴과 동시에 시각적 효과를 높이고자 경관조명을 시행하였다. 경관조명의 구성은 윗층 도로교는 양측단에 Line조명으로 7가지 색상을 연출하여 시간대별, 요일별로 색상의 변화를 주도록 하는 한편, V자형 교각형태를 부각하고자 2가지 색상(녹색과 황색)을 계절별로 연출하여 수면과 교각면에 실루엣(Silhouette)을 은은히 비추도록 구성하고, 사계절 내내 조망자로 하여금 시각적인 만족과 함께 친근감을 느낄 수 있는 시민의 교량을 연출하였다

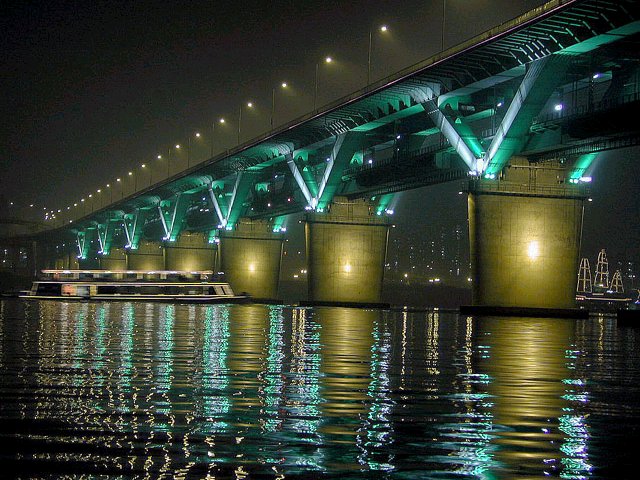

뚝섬유원지에서 바라본 청담대교 야경

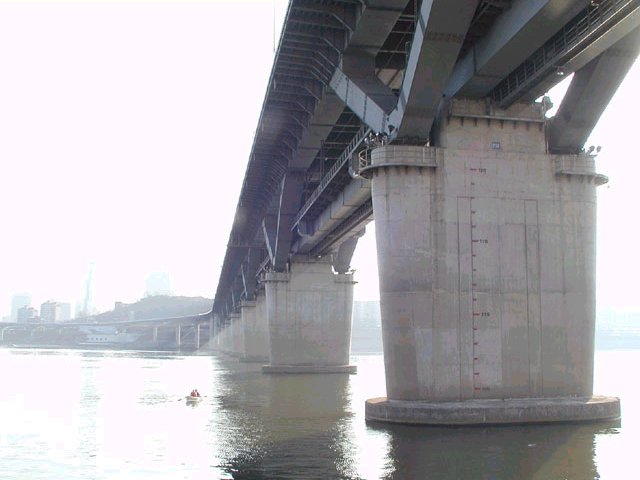

청담대교는 복층교로서 하부에는 지하철7호선이 지나갑니다..

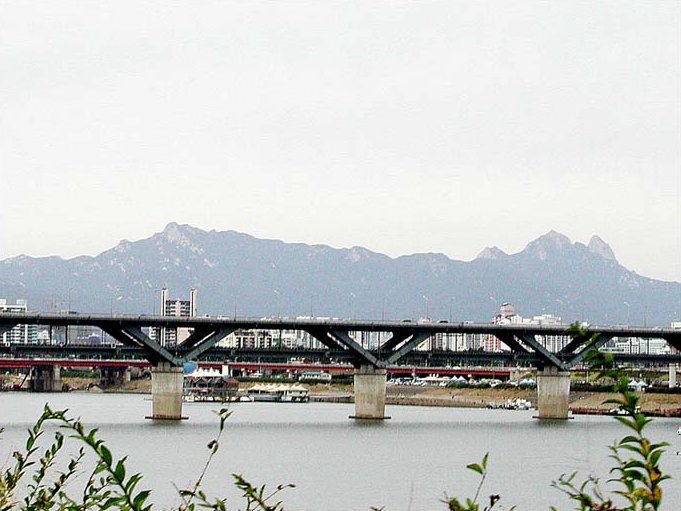

남단에서 바라본 청담대교 뒤에 보이는 산은 북한산입니다.

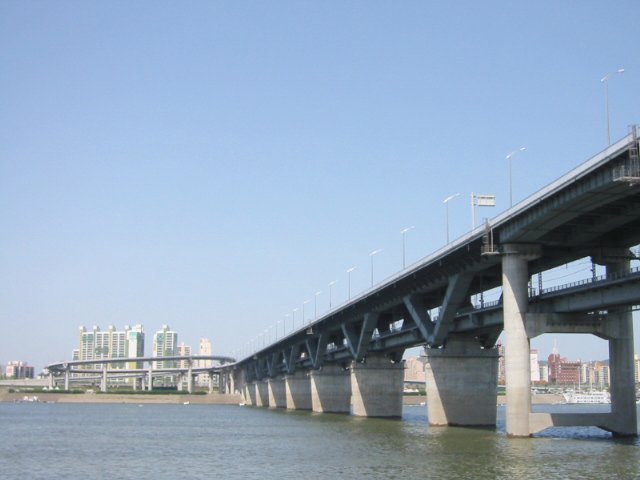

남측에서 바라본 청담대교... 램프가 특이하져?
