윌리엄스버그 브릿지는 (Williamsburg Bridge)는 뉴욕 이스트 강에 위에 위치하여 맨해튼 동부와 브루클린 지역을 잇는 현수교로 1903년에 완공되었습니다. 교량 연장은7,308 feet (2,227m), 폭 118 feet (36 m)이며 중앙경간은 1,600 feet (490m)의 단경간 현수교로 1924년까지 세계 최장 경간 교량이었습니다.

트러스 구조의 주탑은 수면에서 약 310 feet (94 m)의 높이를 가지며 교량의 보강형은 트러스 구조로 준공 당시 6개의 철도 및 왕복 4차선의 차도로 운영 되다가 외측에 위치한 4개의 철도 선로를 도로로 변경하여 현재 2개의 철도와 왕복 8차선의 도로로 운영되고 있습니다. 보도는 트러스 내부에 차도 상단에 위치합니다.

Main Cable은 4개로 구성되어 있으며  1개 케이블 직경은 18 ¾ inches (47.6 cm) 이며 길이는 2,985 feet (909.8m)입니다.

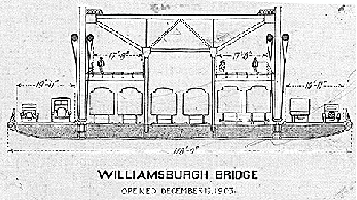

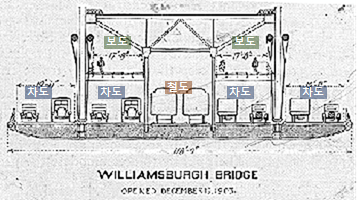

준공당시 및 현재 교량이 교통구성 (그림출처: http://www.nycroads.com/crossings/williamsburg/)



아래는 Circle Line Boat Trip 중 찍은 사진들입니다.

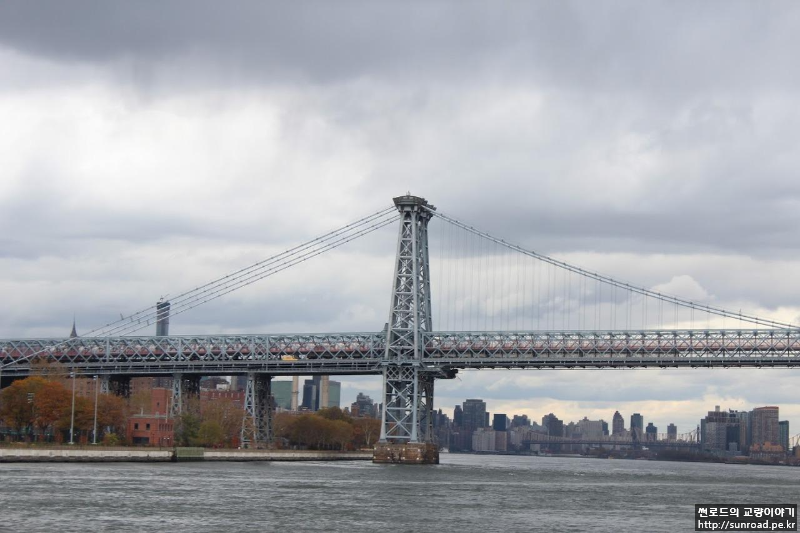

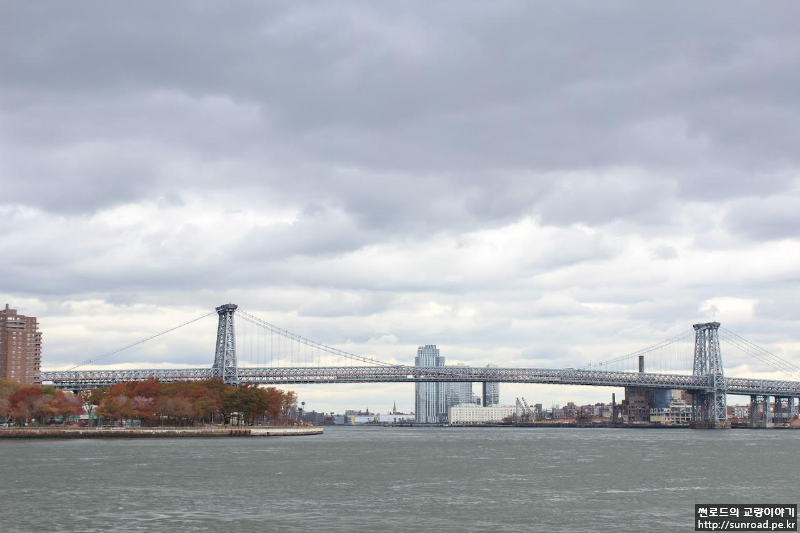

남측에서 바라본 교량전경

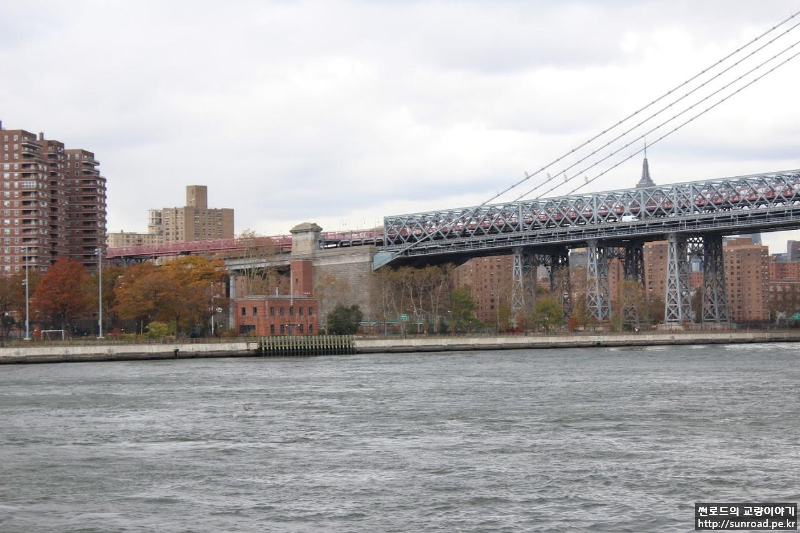

맨해튼쪽 주탑 및 앵커리지 전경

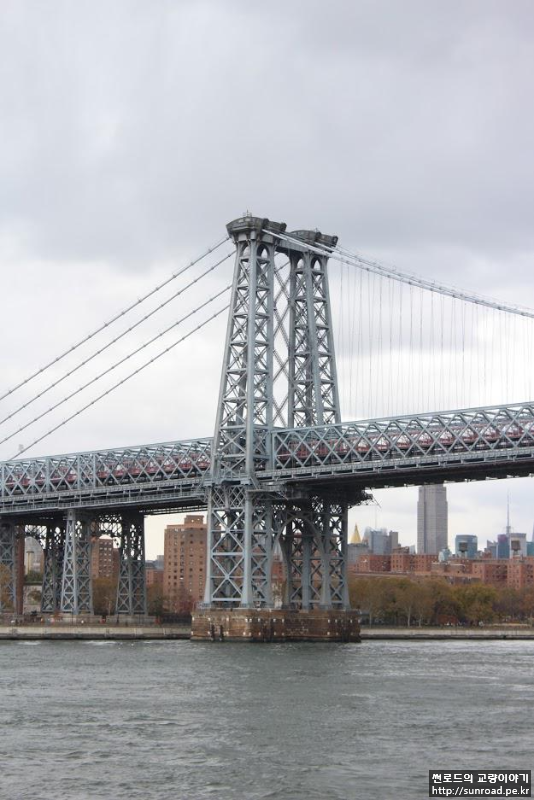

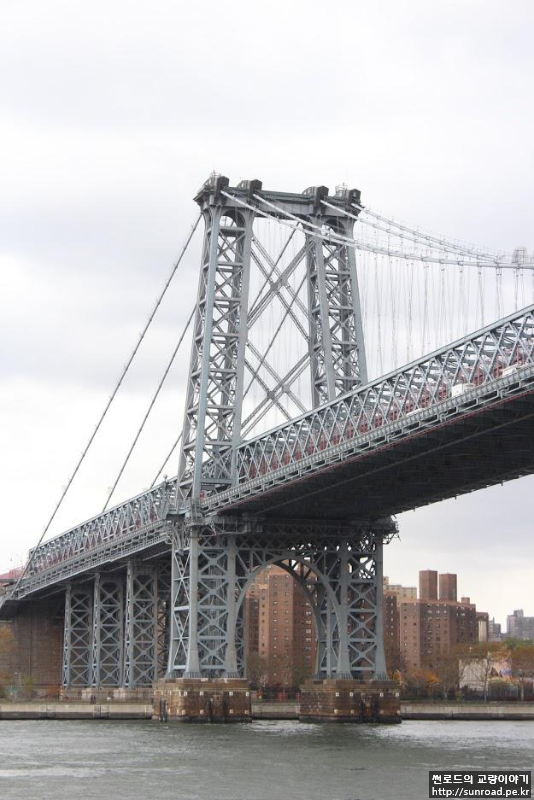

주탑전경

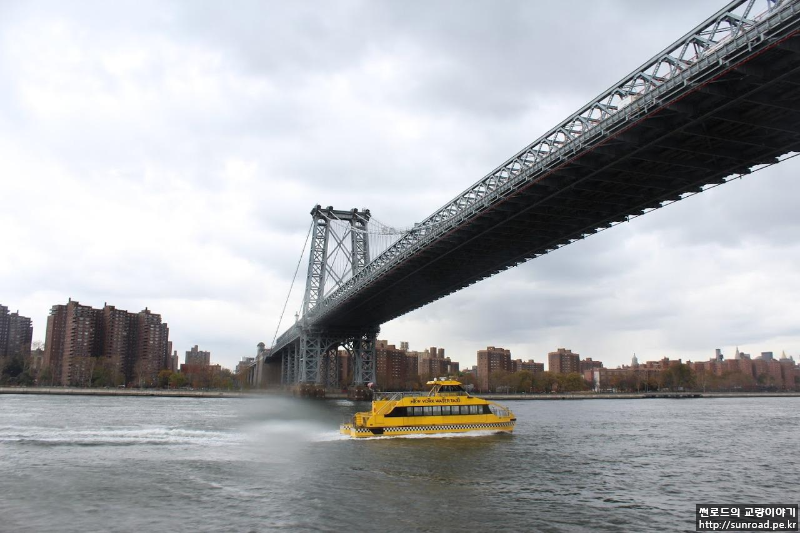

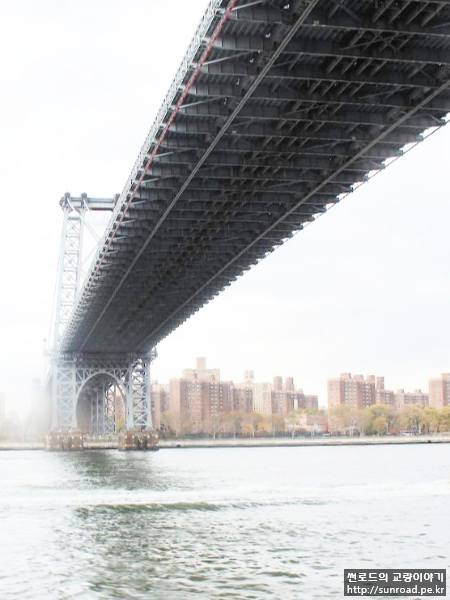

하부에서 바라본 교량전경

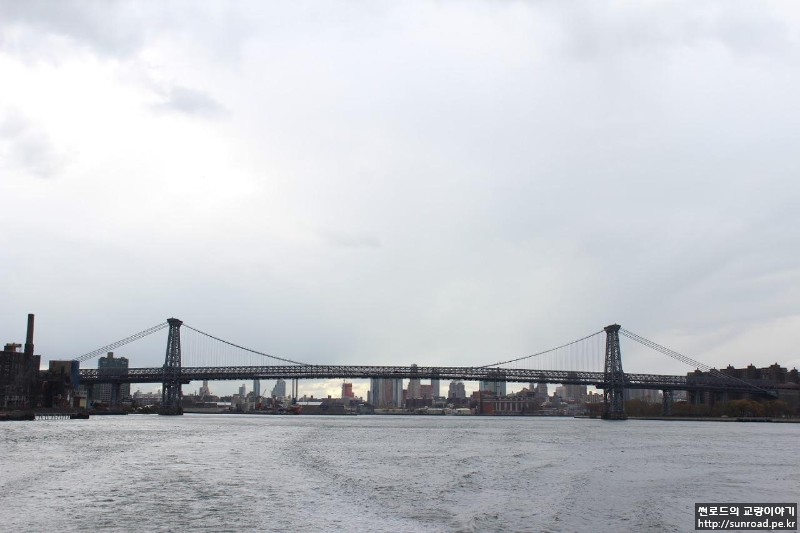

북측에서 바라본 교량전경
