교량의 구성을 알아보기 앞서 먼저 교량이란 무엇인가 하는 것부터 알아보도록 하겠습니다.
"교량은 하천 ·호소(湖沼) ·해협 ·만(灣) ·운하 ·저지 또는 다른 교통로나 구축물(構築物) 위를 건너갈 수 있도록 만든 고가구조물이다" 라고 백과사전에 정의가 되어있네요. 그냥 쉽게 예기하면 건너갈수 있도록 만든 구조물이라고 하면 넘 단순한 예기일까요?
인류가 교량을 만들기 시작한것은 아마 유사이전일 것으로 생각됩니다. 아마 최초에는 하천변에 넘어진 나무나 계곡을 가로지른 나무덩굴등을 이용하다가 점차로 불편함을 개량해 나갔을거라 생각됩니다. 아마도 인류가 의식적으로 가설한 최초의 교량은 아마 통나무를 이용한 거더교나 덩굴등을 이용한 현수교가 아닐까합니다. 이후 석재 아치, 석재 거더, 목재 트러스, 등을 거쳐 현대에는 철과 콘크리트를 이용한 다양한 교량들이 나타나게 되었습니다.
교량은 공공적인 성격이 강합니다. 따라서 사람들은 적은 비용으로 최대의 효과를 낼 수 있도록 연구와 노력을 하게 되었고 교량은 점점 발전해왔습니다. 물론 앞으로도 더욱 발전 하겠구요...
사설이 넘 길었군요...^^ 그럼 교량은 어떻게 구성되어있는지부터 알아볼까여?

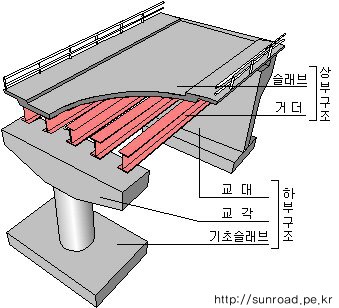

교량은 크게 상부구조와 하부구조로 나눌수 있습니다.(그림그리느라고 힘들었습니다.-.-;;)
- 상부구조
상부구조는 교대나, 교각위에 있는 구조를 말하며, 일반적으로 주형(Girder), 슬래브등으로 구성되어 있습니다.
교량의 형식을 결정짓는 것은 주부재의 모양에 따라 결정되는데 주부재란 교량에서 힘을 가장 많이 받는(?- 꼭 가장 많이 받는 부재는 아니지만 주된부재를 예기합니다.) 부재를 말합니다. 위의 그림 처럼 주부재가 주형(거더 : girder)인 경우를 거더교, 아치인 경우를 아치교, 트러스인 경우를 트러스교라 하며, 케이블로 지지되는 경우에는 케이블교 (사장교, 현수교) 라고 합니다. 가장 많이 쓰이는 형식은 거더교입니다.
슬래브는 상부에 차량등이 다닐수 있도록 하는 바닥판을 말합니다. 슬래브 위에 차량이 다닐수 있도록 포장을 하고 난간이나 중앙 분리대등을 설치 합니다.
- 하부구조
하부구조는 상부구조에서 작용하는 하중을 지반에 안전하게 전달하는 역할을 하는 교대와 교각을 의미 합니다. 교대는 교량의 시종점부의 받침을 교각은 시종점부 이외의 중간 받침을 말합니다. 교각 밑에 지반상태에 따라 직접기초, 말뚝기초, 우물통기초등 형식이 결정됩니다.
지반상태가 매우좋으면 (기초밑에 바위(암반층)가 있거나 하면) 직접기초를 올려놓습니다. 하지만 암반층이 더 밑에 있으면 말뚝이나 우물통으로 암반층까지 교각에서 받는 힘을 암반층으로 전달해줍니다.
