상부구조에 따른 교량의 종류(5)...아치교③(아치교 일반)

by 썬로드 2007. 11. 28.


※ 본 포스트는 아래와 같이 새롭게 업데이트 되었습니다.

2021.07.21 - [교량의종류] - 3.5. (2) 아치교 일반



아치교는 곡형 또는 곡트러스를 쪽을 상향으로 하여 양단을 수평방향으로 이동할 수 없게 지지한 아치를 주부재로 하는 교량입니다.
아치교는 지간 50~300m 이상의 교량에 광범위하게 적용될수 있으며 미관이 수려하여 예로부터 많은 사랑을 받았던 교량형식입니다.(저 또한 사랑하고 있습니다.)

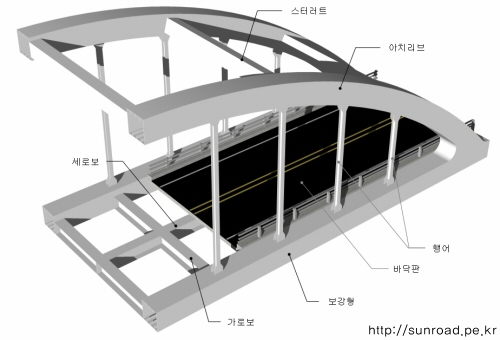

하로아치교의 구성

아치의 힌지갯수에 따라 2-hinged arch, 3-hinged arch, Fixed-arch로 분류하며, 구조형식에 따라 로제아치, 닐슨아치, 랭거아치, 타이드 아치교등이 있고, 또한 아치리브의 형식에 따라 솔리드리브아치(solid rib arch), 브레이스드리브아치(braced rib arch), 파이프아치(pipe arch), 부수아르아치(voussoir arch)등이 있습니다.

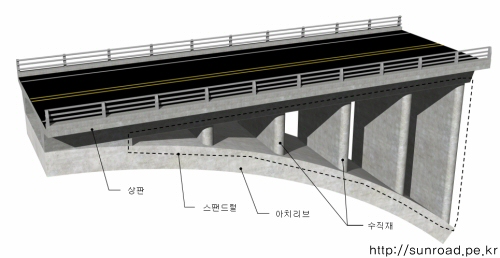

상로아치교의 구성

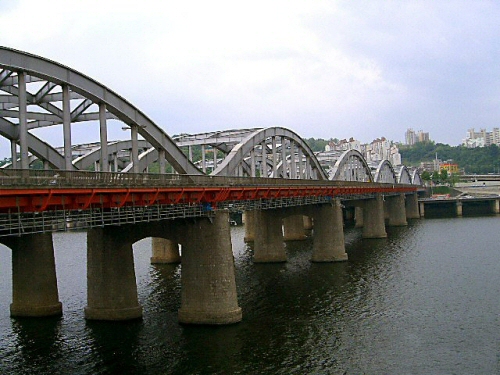

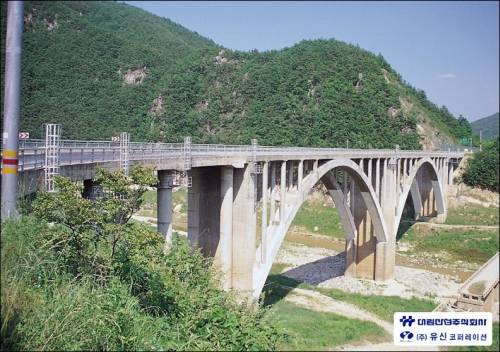

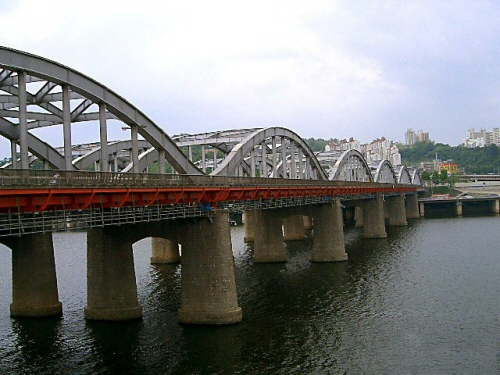

하로아치교-한강대교 / 상로아치교-가천교
