썬로드의 교량이야기

상부구조에 따른 교량의 종류(4)...트러스교②(트러스의 종류)

분류 : 교량의종류 / 작성시간 : 2007.11.25 16:43

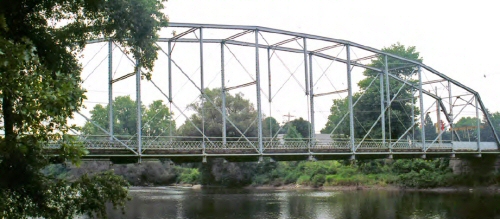

1. Warren트러스

사용자 삽입 이미지사용자 삽입 이미지
상로의 단지간에 사용. 지간 60m정도까지 적용

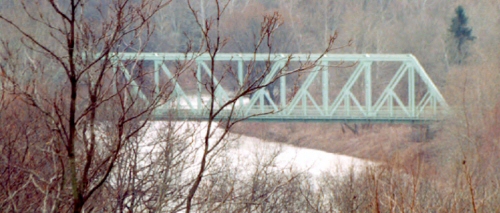

2. Howe트러스
사용자 삽입 이미지사용자 삽입 이미지
사재가 만재하중에 의하여 인장력을 받도록 배치한 트러스

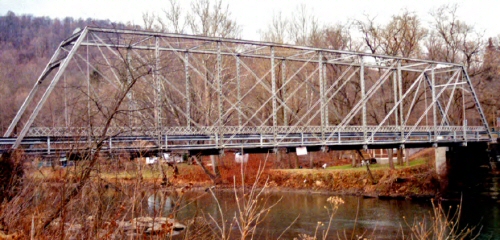

3. Pratt트러스
사용자 삽입 이미지사용자 삽입 이미지
사재가 만재하중에 의하여 인장력을 받도록 배치한 트러스 상대적으로 부재길이가 짧은 수직재가 압축력을 받는 장점이있다. 보통 45 ~ 60m에 적용

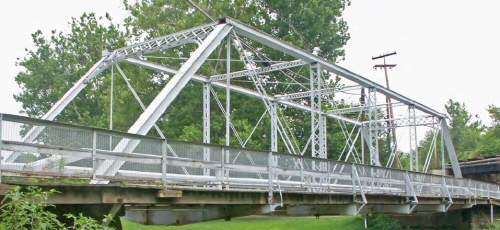

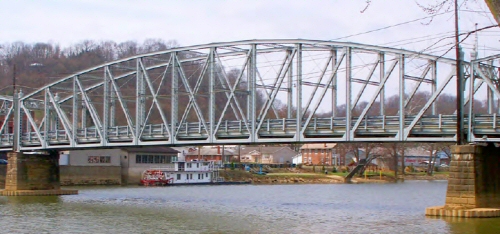

4. Parker트러스
사용자 삽입 이미지사용자 삽입 이미지
Pratt트러스 상현재가 아치형의 곡선인 경우, 보통 지간 55 ~ 110m에 적용

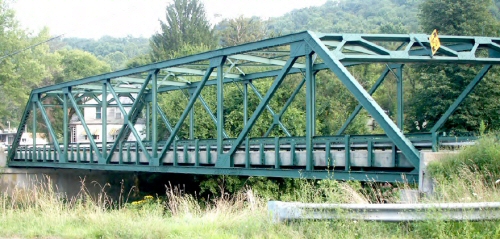

5. K트러스
사용자 삽입 이미지사용자 삽입 이미지
외관이 좋지 않으므로 주트러스에는 사용않함. 2차응력이 작은 이점이 있다. 보통지간 90m이상에 적용

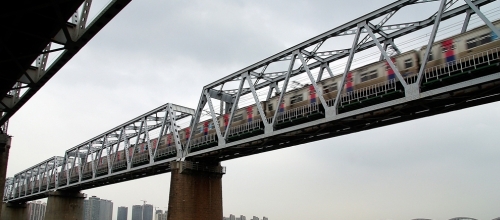

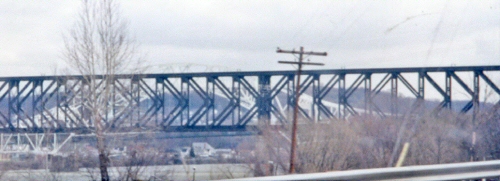

6. Baltimore트러스
사용자 삽입 이미지사용자 삽입 이미지
Subdivided(분격) 트러스의 일종으로 90m 이상의 지간에 적용한다.

기타<a class="key1" onclick="openKeyword('/keylog/%ED%8A%B8%EB%9F%AC%EC%8A%A4')">트러스</a> 보기


수학자 중에 트러스교에 대해 이런것도 하는 사람이 있다고 하네요...
