아치교는 곡형 또는 곡트러스를 쪽을 상향으로 하여 양단을 수평방향으로 이동할 수 없게 지지한 아치를 주부재로 하는 교량입니다.
아치교는 지간 50~300m 이상의 교량에 광범위하게 적용될수 있으며 미관이 수려하여 예로부터 많은 사랑을 받았던 교량형식입니다.(저또한 사랑하고 있습니다.)

사용자 삽입 이미지

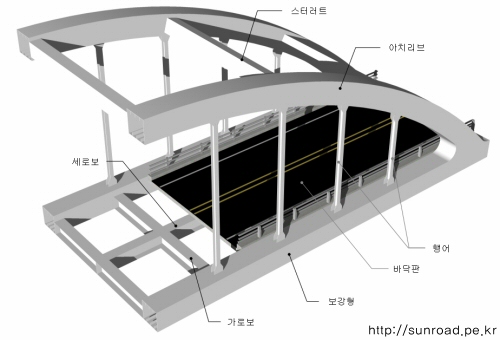

하로아치교의 구성

아치의 힌지갯수에 따라 2-hinged arch, 3-hinged arch, Fixed-arch로 분류하며, 구조형식에 따라 로제아치, 닐슨아치, 랭거아치, 타이드 아치교등이 있고, 또한 아치리브의 형식에 따라 솔리드리브아치(solid rib arch), 브레이스드리브아치(braced rib arch), 파이프아치(pipe arch), 부수아르아치(voussoir arch)등이 있습니다.

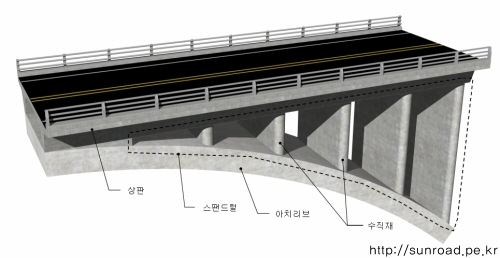

사용자 삽입 이미지

상로아치교의 구성



사용자 삽입 이미지

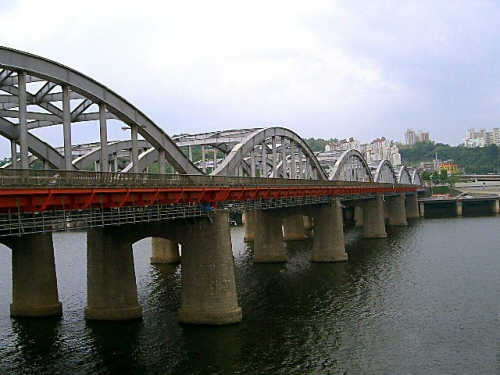

하로아치교-한강대교

사용자 삽입 이미지

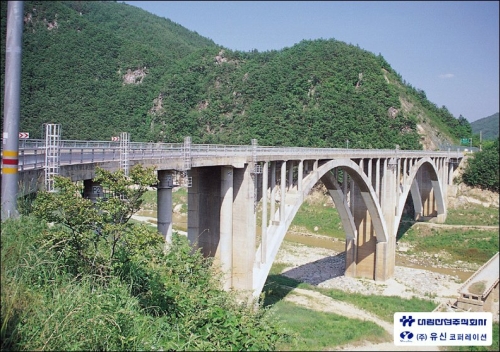

상로아치교-가천교
