군대교량 이야기...리본부교



오랫만에 군대교량 이야기를 하는군요...
이번에 소개할 군대교량은 '리본부교'입니다.
우리군에도 물론 도입이 되어 있습니다. 군단 공병여단 산하 도하중대가 있는데 거기서 주로 다루게 되져..

부교는 말그대로 물에 떠있는 교량을 말합니다. 리본 부교는 물에 뜰수 있도록 제작된 교량 부재를 연결하여 완성하는 형태로 되어 있습니다.

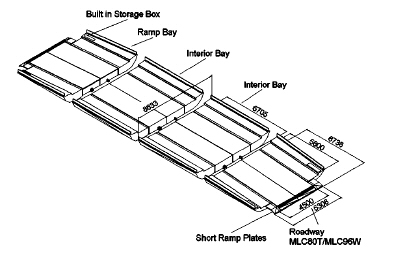

리본부교의 부재를 자세히 살펴보면... 양쪽 진입부분의 Ramp Bay와 일반 Interior Bay로 구성되어 있습니다.

사용자 삽입 이미지

리본부교의 구성

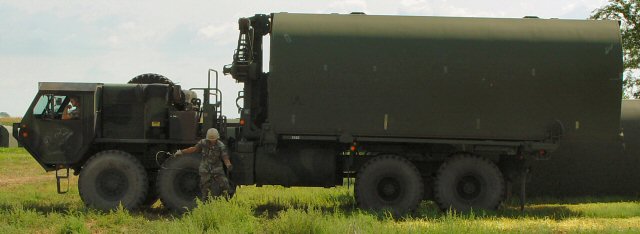

bay 하나 하나는  아래그림처럼 트레일러에 실어 나릅니다.
사용자 삽입 이미지

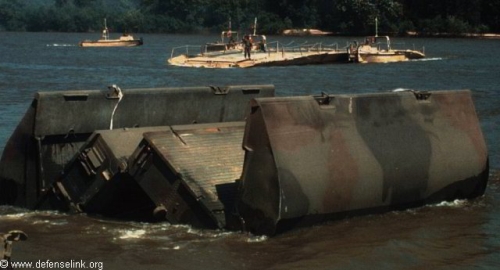

bay는 4등분으로 접혀있으며 정면에서 보면 다음과 같습니다.
사용자 삽입 이미지

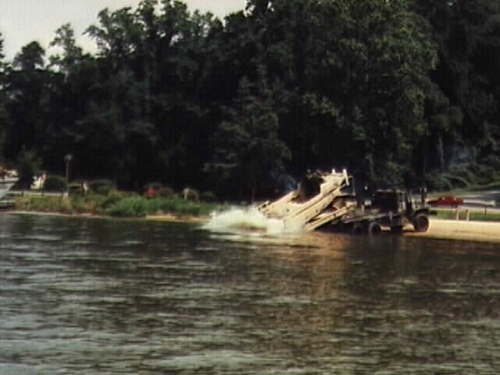

이 Bay를 트레일러에서 물속에 집어넣으면 그림과 같이 펴지게 되죠..
Bay가 펴지는 모습이 리본이 펴지는것 같다고 해서 Ribbon부교란 이름이 붙은것 같습니다.

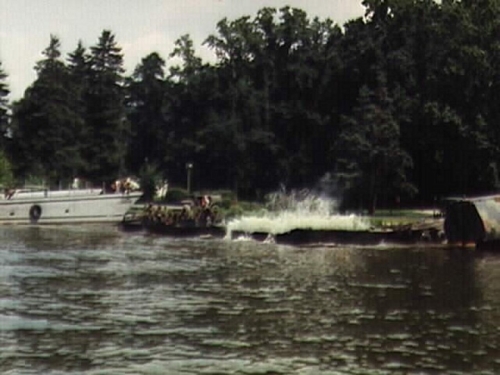

사용자 삽입 이미지

입수후 자동으로 펴지는 Bay

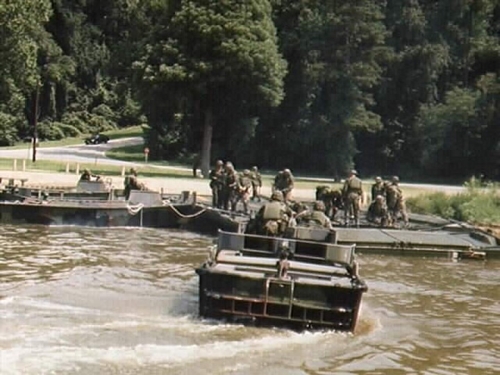

물속에 펴진 Bay는 아래와 같은 인양선을 이용하여 끌고가 제위치에 맟추고 bay를 서로 연결만 하면 부교가 완성이됩니다. Bay 끼리의 연결은 아래와 같이 너트를 돌려서 연결을 하게 됩니다.
사용자 삽입 이미지

인양선 전경

사용자 삽입 이미지

Bay끼리의 연결

리본부교는 탱크도 지나갈수 있도록 설계 되었으며 Bay내부는 여러개의 격실구조로 되어 있어 외부에 손상이 생겨 물이 새더라도 전체가 침수하는 일이 없도록 되어 있습니다.
 또한 이전에 사용되었던 중문교 보다 가설이 쉽고 간단하여 (중문교의 경우 모든 부재를 사람이 운반하여 연결해야 합니다.) 널리 사용되고 있습니다.

사용자 삽입 이미지

완성된 리본부교


리본부교 가설순서 보기


군대교량이야기 - 간편조립교1
군대교량이야기 - 간편조립교2
군대교량이야기 - 교량전차
